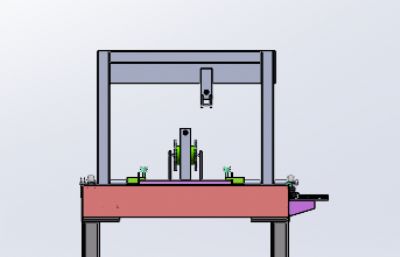

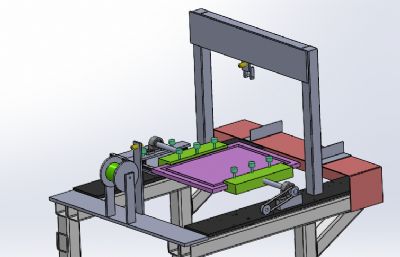

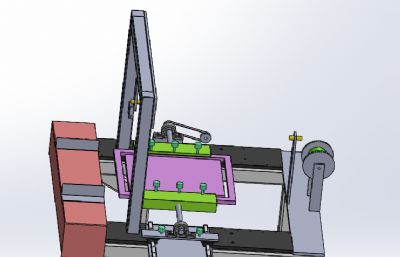

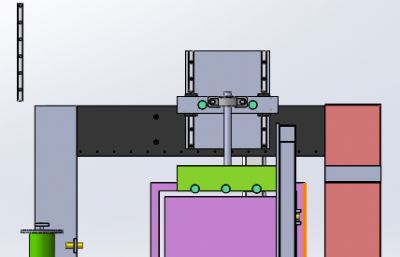

铜丝缠绕绕线机构

模型说明：

铜丝缠绕绕线机构包括一对对称分布的第一伸缩动力装置，每个第一伸缩动力装置的输出杆端侧固定连接有第一旋转动力装置；第一旋转动力装置的输出转杆端侧固定连接有第一端侧卡合体；一对第一端侧卡合体之间卡合有缠绕基体；缠绕基体上贯穿开设有中位穿槽。铜丝缠绕机构包括导向基板；导向基板上开设有导向上槽；导向基板上设有位于导向上槽的边沿位置设置有边沿纵向轴杆；边沿纵向轴杆上安装有导向活动轮；铜丝缠绕机构包括夹持动力装置；夹持动力装置的输出端设有夹持动力连杆；夹持动力连杆的端侧固定连接有与导向上槽相配合的端侧压紧橡胶板；铜丝缠绕机构包括横向移动动力机构；横向移动动力机构的输出端连接有第二上侧移动基架；第二上侧移动基架上固定连接有第一气动机构、固定导向管；第一气动机构的输出杆端侧装设有端侧电磁板；固定导向管上活动安装有活动导向杆；活动导向杆的一端侧装设有与端侧电磁板相配合的端侧磁性板；固定导向管的一端侧设有固定夹合板；活动导向杆的一端侧设有与固定夹合板相配合的外位夹合板；铜丝缠绕机构包括穿孔位置传感器、拉丝位置传感器、松丝位置传感器
