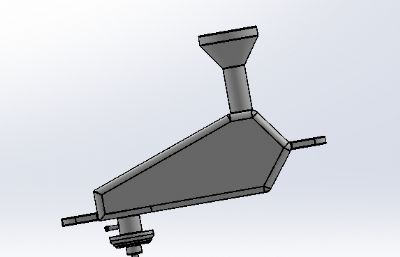

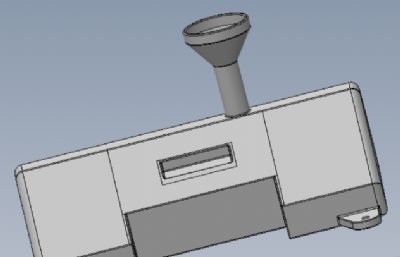

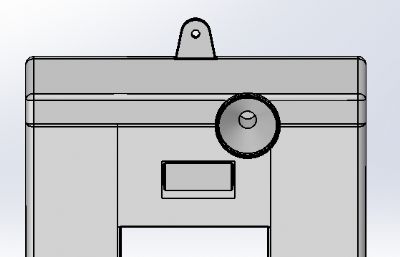

紧凑型油箱

紧凑型油箱是一种用于液压系统，能够加速消除液压油中混入空气，减少液压油箱体积及重量的油箱。 紧凑型油箱包括油箱本体，所述油箱本体的内底部设置有导流腔体，所述导流腔体的内部具有回油腔及半圆弧形导流壁，所述回油腔靠近所述半圆弧形导流壁的一侧敞口，所述回油腔的敞口处设置有弹性导流板，所述弹性导流板与所述导流腔体侧壁之间留有间隙，所述导流腔体顶部与所述半圆弧形导流壁的圆心相对应的位置设置有排气孔，所述导流腔体上与所述半圆弧形导流壁相对的一侧设置有排油管，所述油箱本体的顶部设置有与所述回油腔相连通的回油过滤器
