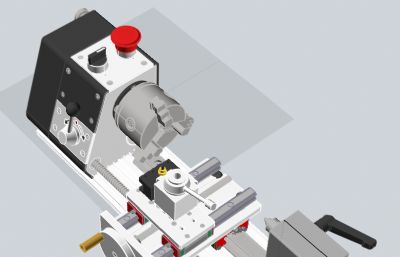

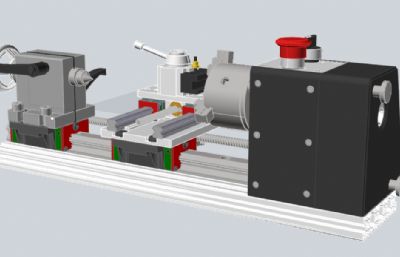

小型车床结构

小型车床的结构包含以下几个主要部分3： 进给部分：进给部分包括进给箱、长丝杠和光杠。进给箱利用其内部的齿轮机构，可以把主轴的旋转运动按所需传动比通过光杠或丝杠传给溜板箱。长丝杠用来车削螺纹。光杠用来把进给箱的运动传给溜板箱，使车刀按要求的速度做直线进给运动。 溜板部分：溜板部分包括溜板箱、床鞍、中溜板（或中滑板）和小溜板（或小滑板）等。溜板箱把长丝杠或光杠的传动传给溜板，变换箱外的手柄位置，经溜板使车刀做纵向或横向迸给。床鞍是在纵向车削工件时使用，中溜板是在横向车削工件和控制切削深度时使用，小溜板是在纵向车削较短的工件或圆锥面时使用。 尾座部分：尾座部分由尾座体、底座、套筒等组成。尾座用来安装顶尖，以便支顶较长的工件，还可以装夹各种切削刀具，如钻头、中心钻、铰刀等。尾座可以在床身导轨上做直线运动，可以根据工作的需要调整床头与尾座之间的距离。 车床床身部分：车床床身部分是用来支持和的各个部件，如主轴箱、进给箱、溜板箱、溜板和尾座等。床身上有两条精确的导轨，溜板和尾座可沿导轨面移动。 附件：附件包括中心架和冷却液管。车削较长工件时，必须用中心架支撑工件。在切削时，冷却液管用来浇注冷却液。
