模型说明:

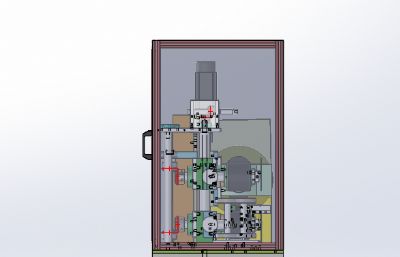

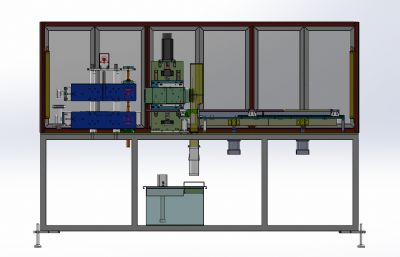

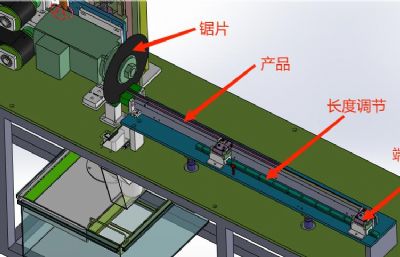

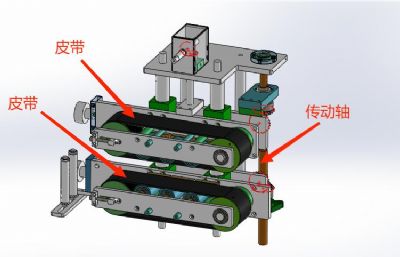

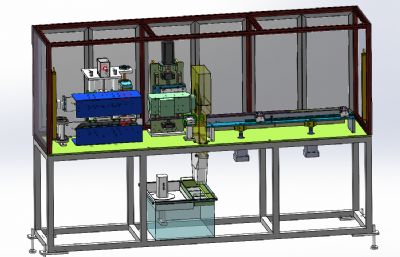

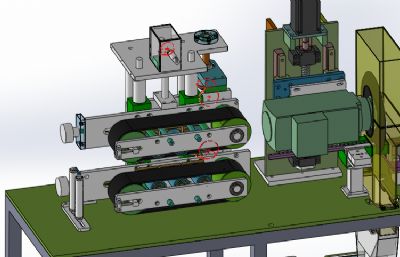

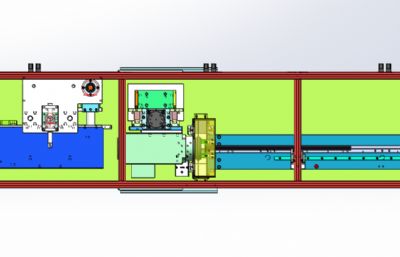

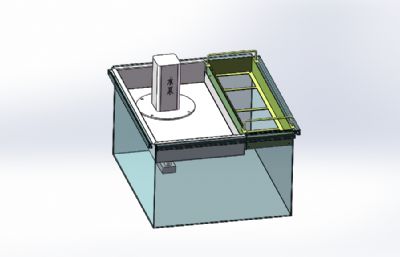

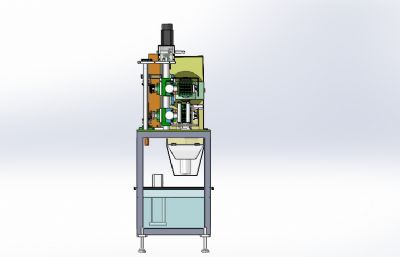

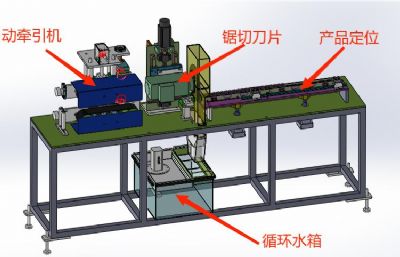

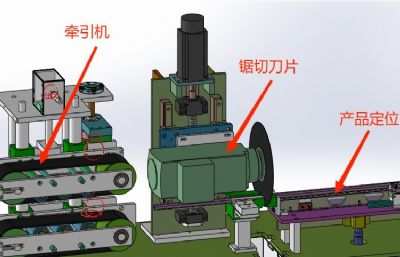

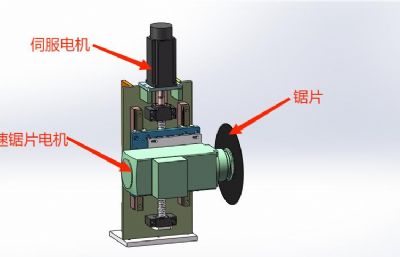

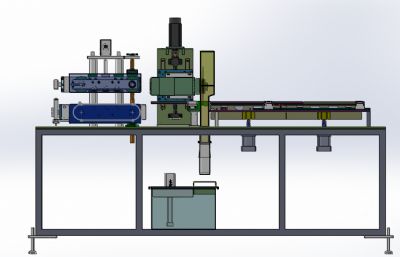

汽车密封条自动定长锯切机 设计思路:自动定长锯切,汽车密封条切割机,切割长度范围100mm——1000mm,密封条由牵引机自动送料,锯片切割,设备安装高速锯片电机,加水冷却切割,设备后端安装产品长度定位机构,可以调节长度距离来改变产品的切割长度。 汽车密封条自动定长锯切机结构介绍:设备防护罩、牵引机自动送料、锯片切割机构、产品尺寸定位调节机构和电气配件构成,各组件结构具体构造如下: 1,牵引机自动送料:由上下两层皮带和传动机构组成; 2,锯片切割机构:由高速锯片电机和伺服升降机构组成; 3,产品尺寸定位调节机构:产品定位槽和长度调节机构组成。 程序控制系统:设备有3个气缸动作,伺服电机2个,使用PLC控制器可以实现设备的正常运作。 工作原理:自动送料定长锯切机,产品是自动进料,调节好设备定位块的位置,定位块安装感应器,确定产品的切割长度,当产品末端到达定位时,设备自动停止送料,自动夹紧产品,锯切刀片自动下行,完成切割产品。 图纸为solidworks 2018版本设计,装配图完整,零件齐全。一款汽车密封条自动定长锯切机。
