碳刷架点焊机

模型说明：

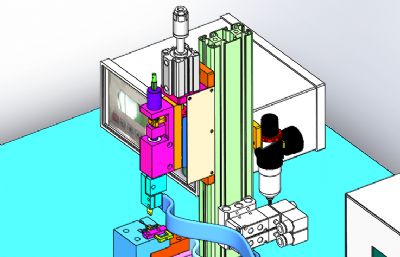

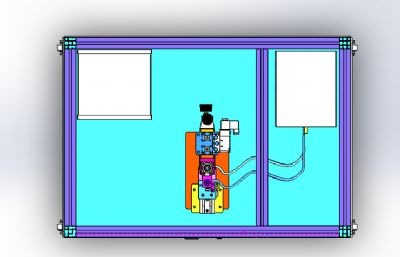

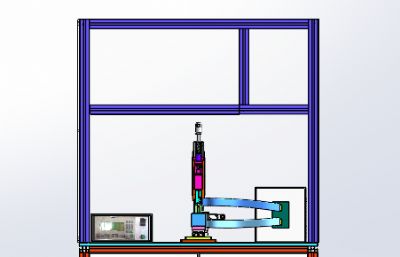

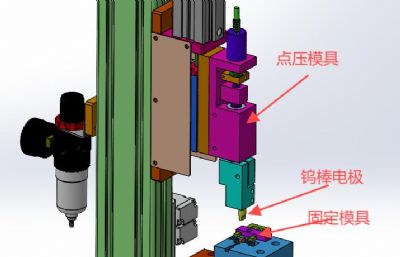

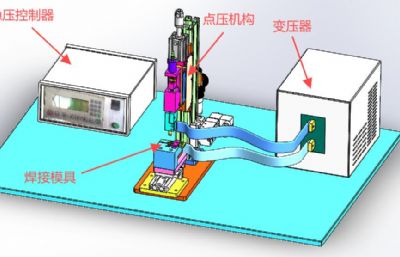

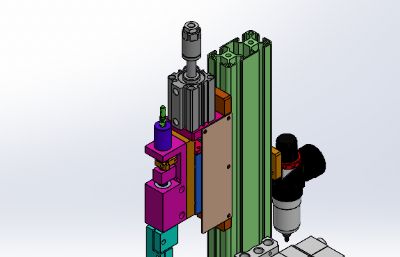

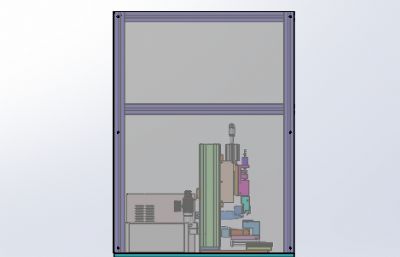

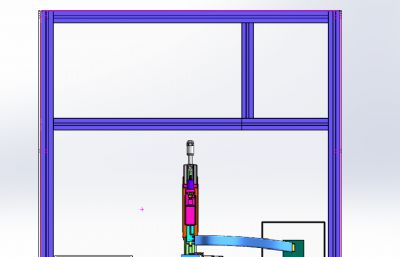

碳刷架点焊工装 设计思路：采用电流加热的方式把需要焊接的线与碳刷架焊接在一起，在通电加热的同时上下压模把碳刷架压紧，完成焊接后自动松开压模。设备配备一台焊接专用电源，通过焊接电源线连接到上下模具，电源正负极各连接到上模具和下模具，下模具是放置碳刷架产品，可以前后切换装料和工作工位，上模具是安装在气缸上可以往下压紧产品，上模具下压到位后，开始通电加热熔化焊接线，实现与碳刷架焊接固定。 碳刷架点焊工装结构介绍：铝型材机架、防护罩、稳压控制器、专用电焊机、焊接工装、碳刷架上下压模、电气配件构成。 主要结构介绍： 1，铝型材机架：是由40*40铝型材组装而成； 2，防护罩：是由安全门、PVC有机玻璃板组成； 3，稳压控制器：稳压电源； 4，专用电焊机：焊接机； 5，焊接工装：由上下压紧模具、工位切换滑台模组和气缸组成。 工作原理：人工把碳刷架和连接线固定在模具上，双手按下启动按钮，下固定模具自动切换到焊接工位，上模具气缸下压到位，此时上下模具同时压紧碳刷架，同时控制程序发出点焊信号，接通电源加热完成焊接工作。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款碳刷架点焊工装。
