自动喷砂机

模型说明：

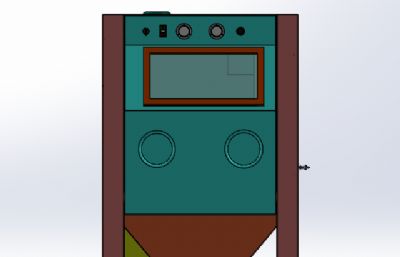

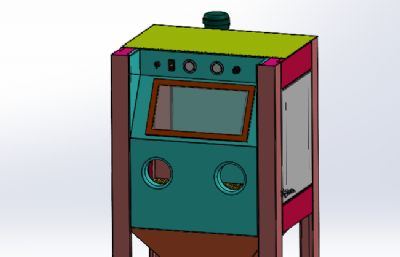

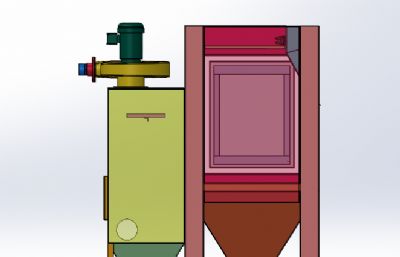

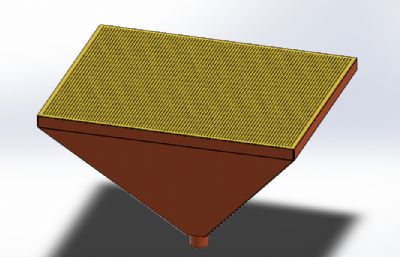

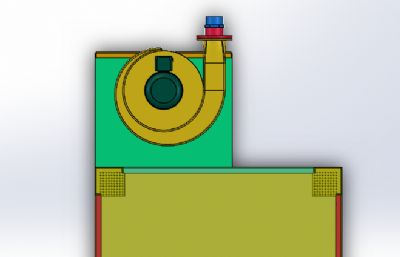

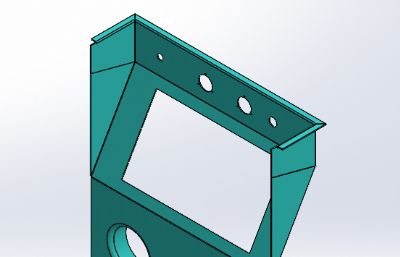

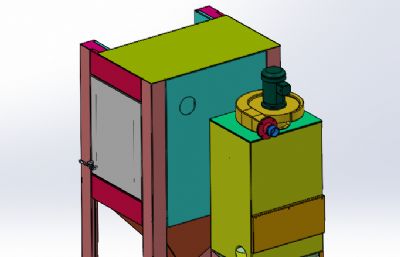

自动喷砂机 设计思路：喷砂机主要用于工件表面处理，人工手持喷枪作业，把产品放在喷砂机里面，产品材质是铝件，喷砂材料用玻璃珠。采用高压气体喷砂，高压气体由空压机提供，经过设备油水分离器，调压阀，压力表，进入喷枪，喷枪另外一个管放在沙子储存区域，将沙子吸入喷枪里，人工操作喷枪可以对工件表面进行喷砂作业。喷砂机是由四部分组成：分别是沙子储存区域、喷砂作业区域、除尘净化系统和电气控制部分。 箱式手动喷砂机结构介绍：沙子储存区域、喷砂作业区域、除尘净化系统、电气控制部分、人工操作面板、喷砂枪和设备主体机身。 主要结构介绍： 1，沙子储存区域：是由设备机身和存沙漏斗箱组成； 2，喷砂作业区域：是由安全门、设备机身、手持喷砂枪、工件放置网架、观察窗口组成； 3，除尘净化系统：由吸尘离心风机、除尘过滤箱组成； 4，电气控制部分：由开关、调压阀、压力表和报警灯组成。 工作原理：人工把工件放入到喷砂机里面，把安全门关上，打开设备电源启动开关和气源开关，除尘风机开始工作。人工通过设备观察窗口观看工件的喷砂情况，手持喷砂枪，打开喷枪开关，沙子即可喷出，此时人工把喷枪对准工件即可完成喷砂作业，多余的沙子经过筛网进入沙子存储区域，实现循环使用。 图纸为solidworks 2020版本设计，装配图完整，零件齐全，一款自动喷砂机。
