电路板自动送锡点焊机

模型说明：

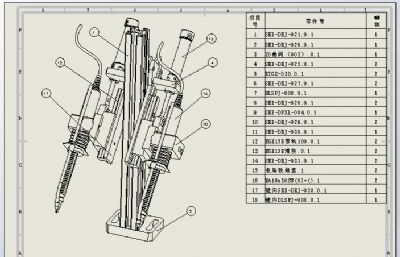

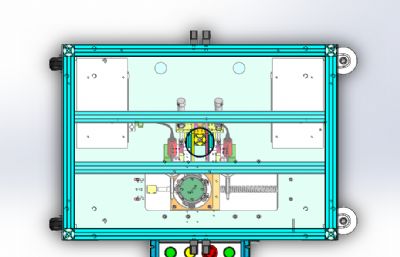

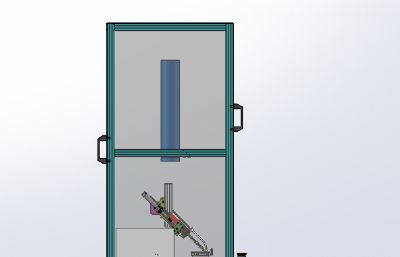

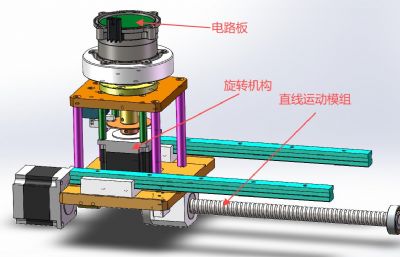

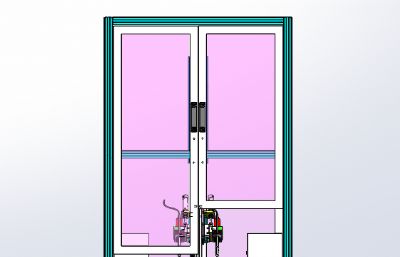

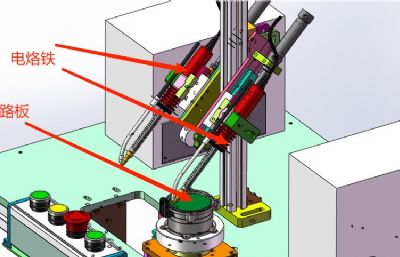

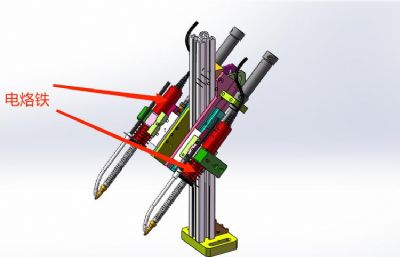

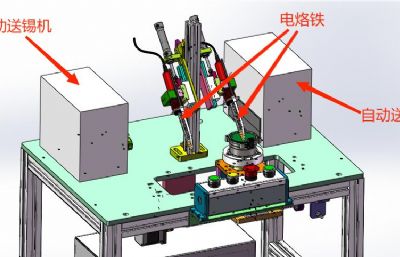

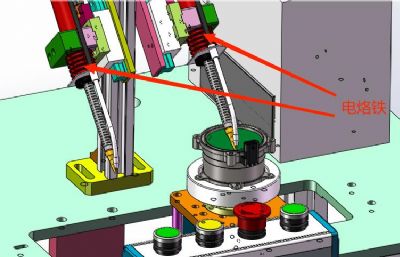

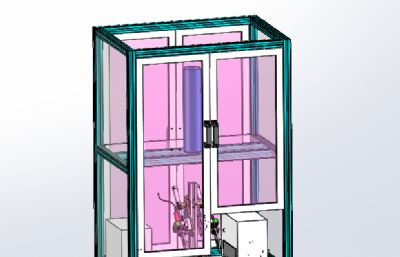

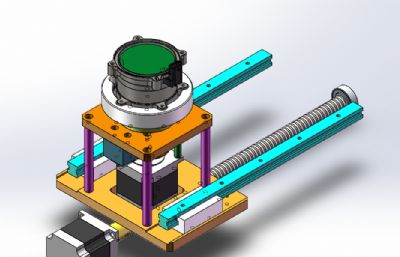

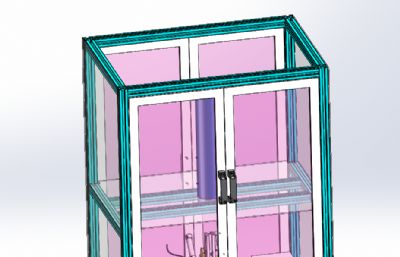

电路板自动送锡点焊机 设计思路：锡焊枪需要倾斜放置，电烙铁头需要定做，保证焊接的牢固性，焊锡需要自动送料。实现电路板接线端自动焊接，需要焊接六个点位置，有其中三个点绕电路板中心呈现圆周排列，另外三个点是出于直线排列状态。一共分成两步焊接，需要两台自动送锡电焊机，电路板放置在定位工装上，首先焊接圆周排列的三个点，定位工装可以通过步进电机实现焊接完一个点自动旋转指定的角度，直到焊接完三个点为止；然后焊接直线排列的另外三个点，工装下面安装丝杆导轨模组，通过步进电机丝杆传动实现直线位移，点焊接在指定位置对焊点处进行焊接。 新能源汽车水泵电路板自动送锡点焊机结构介绍：设备防护罩、水泵电路板定位工装、电路板旋转、直线运动机构、自动送锡点焊机和电气配件构成。 工作原理：人工把水泵电路板放置到焊接工装上，确认产品放置无误后，按下启动开关，旋转和直线运动机构自动找准位置后，停止运动，此时开始自动送焊锡，电烙铁自动点焊，完成第一个点焊接后，接着下一个点进行焊接，直到六个点焊接完为止。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款电路板自动送锡点焊机。
