转子硅钢片磁铁钢套压装机

模型说明：

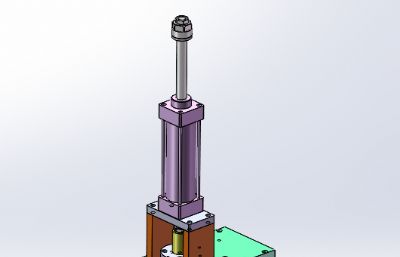

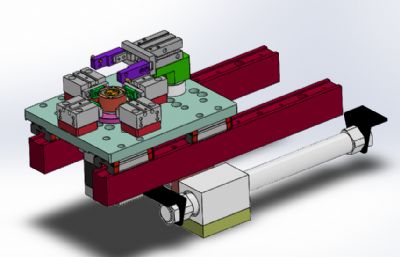

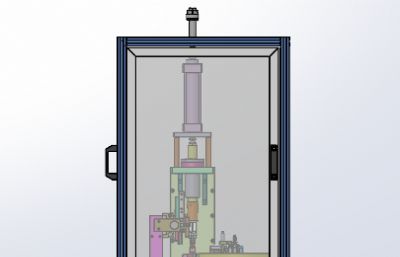

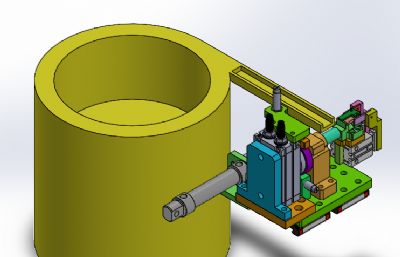

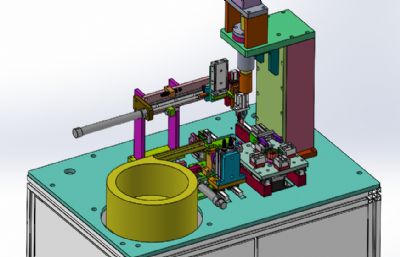

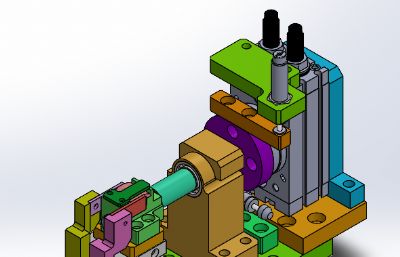

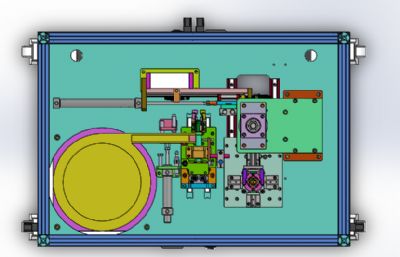

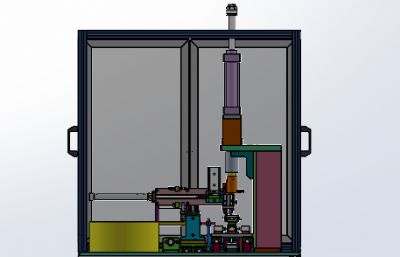

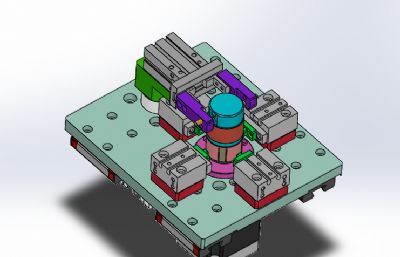

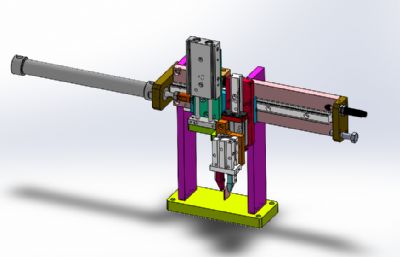

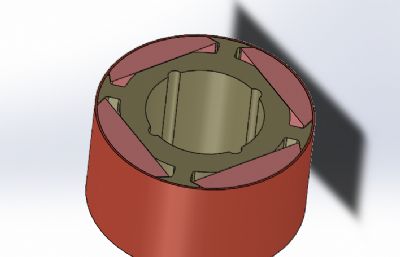

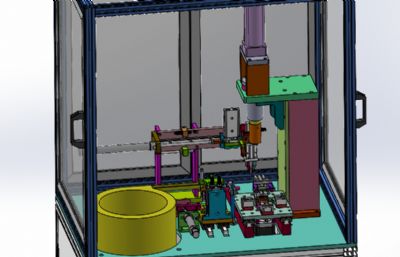

转子硅钢片磁铁钢套压装机 设计思路：转子组装，一款水泵转子磁铁、硅钢片和钢套压装设备，磁铁自动供料，由振动盘自动送料，钢套和硅钢片是由人工上料；一个硅钢片共需要安装4块磁铁，磁铁是未充磁的状态，4块磁铁是圆周均匀分布，硅钢片可以旋转，每安装完一块磁铁自动旋转90°进行下一个安装，当完成磁铁安装后，将钢套压入到硅钢片中。 转子硅钢片磁铁钢套压装机结构介绍：主体机架部分、安全防护栏、磁铁供料振动盘、磁铁翻转调整方向机构、磁铁送料组装机构、硅钢片旋转组装机构、钢套压入机构和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由底板、铝型材机架组成； 2，安全防护栏：由安全光栅和铝型材机架组成； 3，磁铁供料振动盘：由定制的振动盘组成； 4，磁铁翻转调整方向机构：由气缸、定位板和旋转机构组成； 5，磁铁送料组装机构：由夹抓、夹紧气缸和气缸组成； 6，硅钢片旋转组装机构：由硅钢片定位轴、电机旋转机构组成； 7，钢套压入机构：压紧模具和压紧机构组成。 程序控制系统：设备有12个气缸、1个步进电机和1个振动盘，使用PLC可编程控制器可以实现设备的正常运作。 工作原理：人工把硅钢片放入到定位轴上，钢套放置在模具上方固定好，双手按下启动按钮，振动盘自动供料，当磁铁到位后，经过翻转调整机构，将磁铁调整方向，送料机构把磁铁夹取放入到硅钢片安装位置，重复动作直到完成4个磁铁安装，最后把钢套压入硅钢片中，完成转子组装。
