双工位水泵定子绕线机

模型说明：

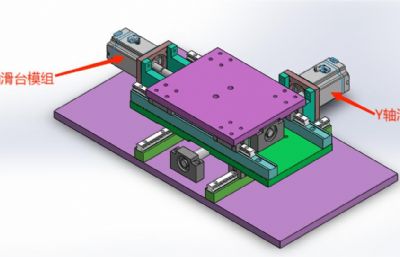

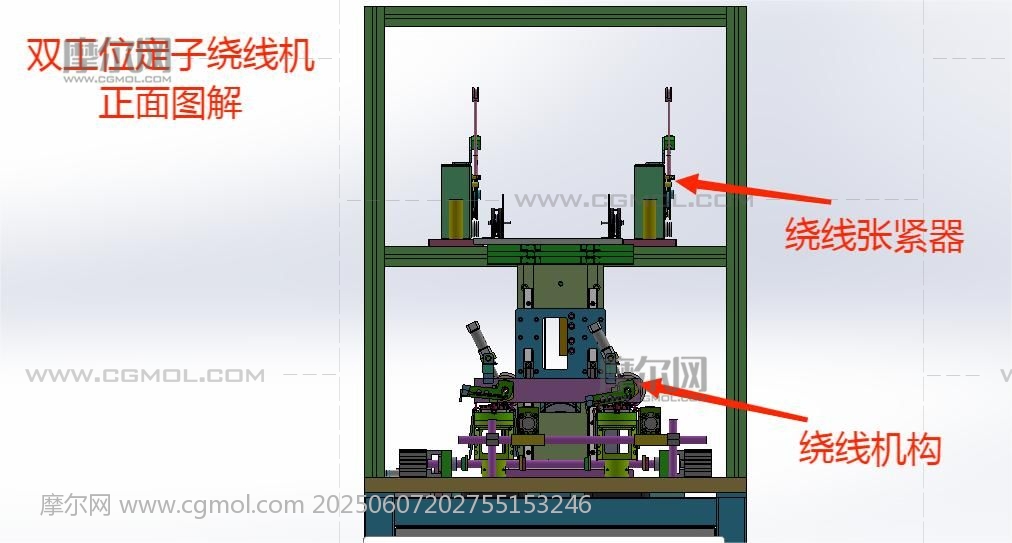

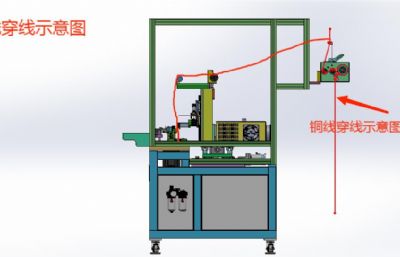

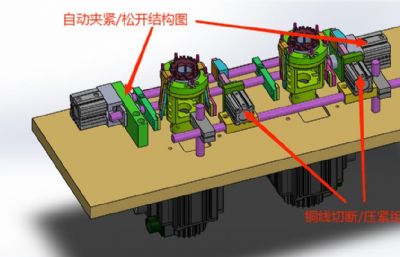

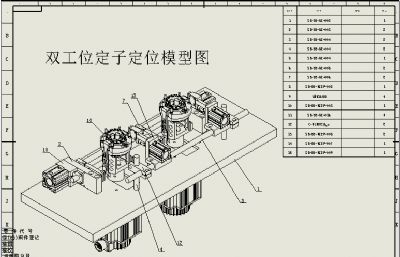

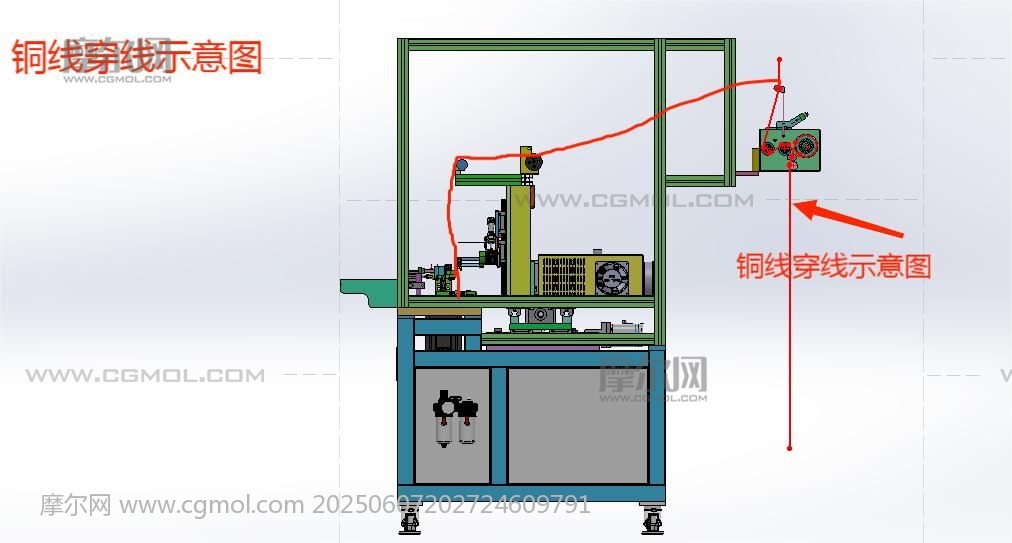

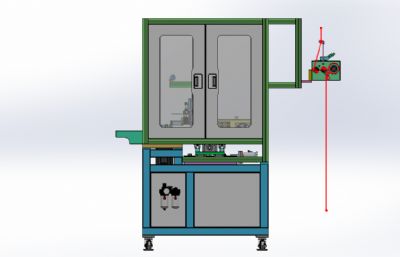

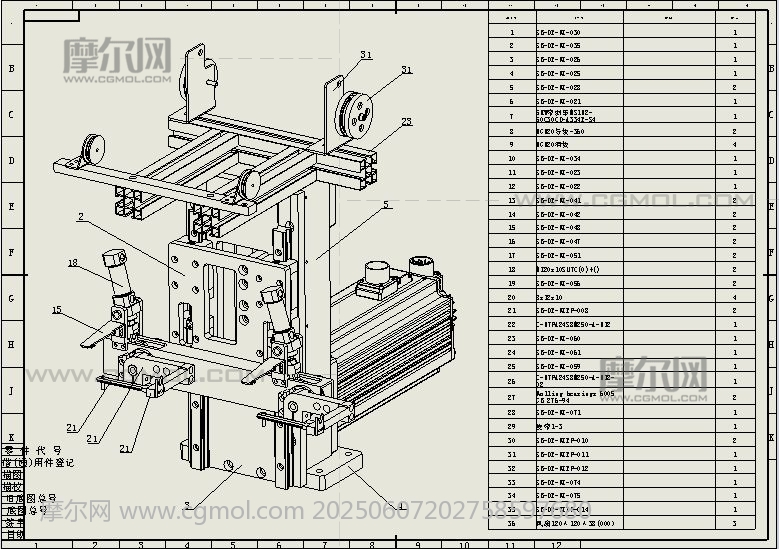

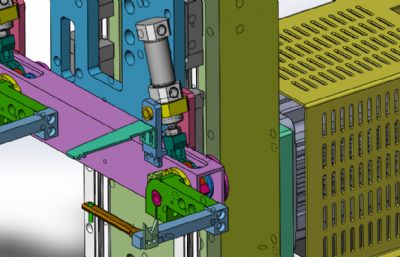

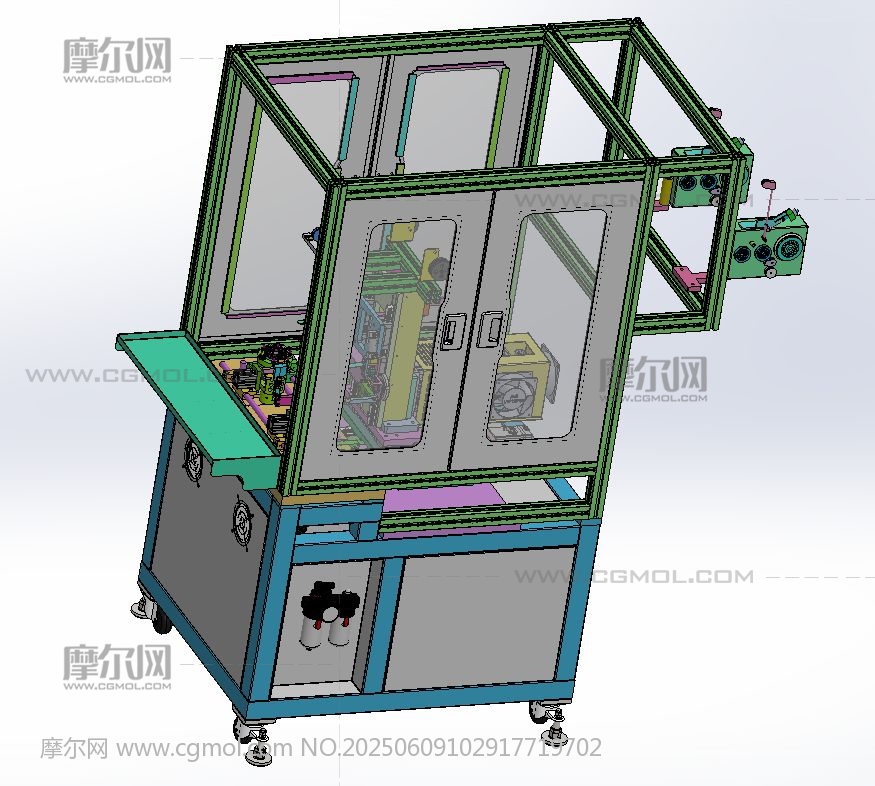

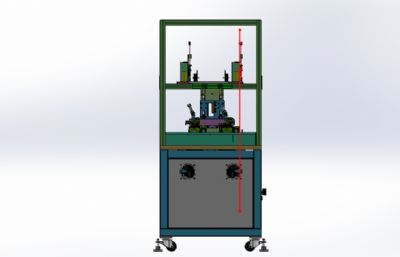

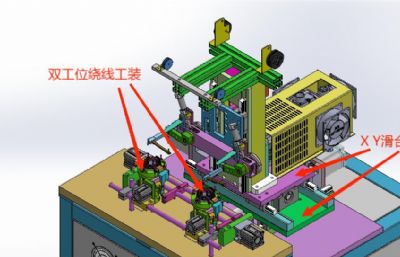

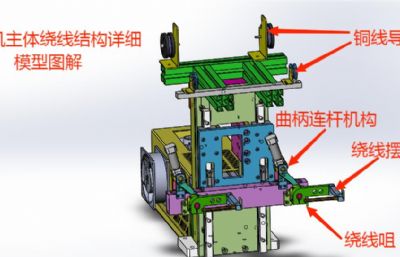

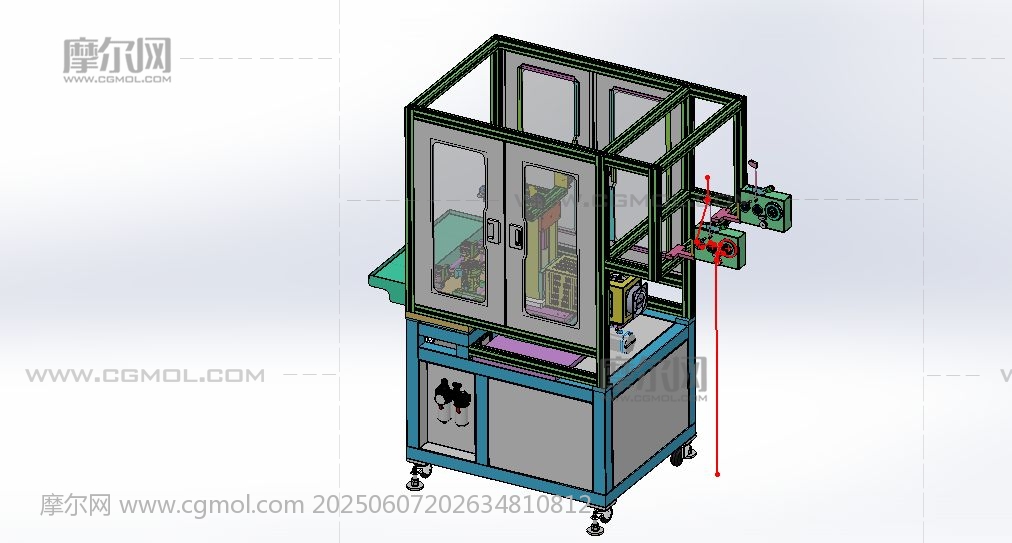

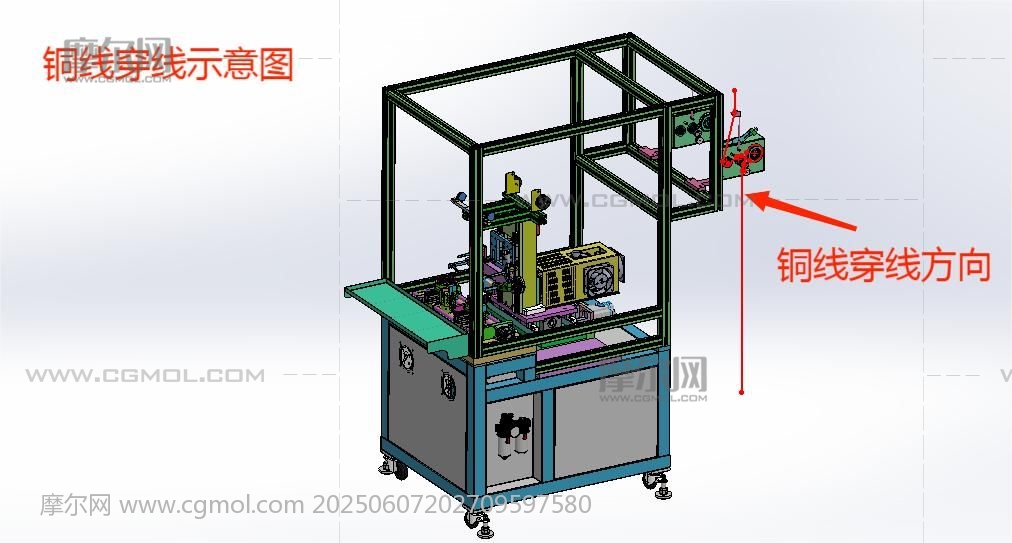

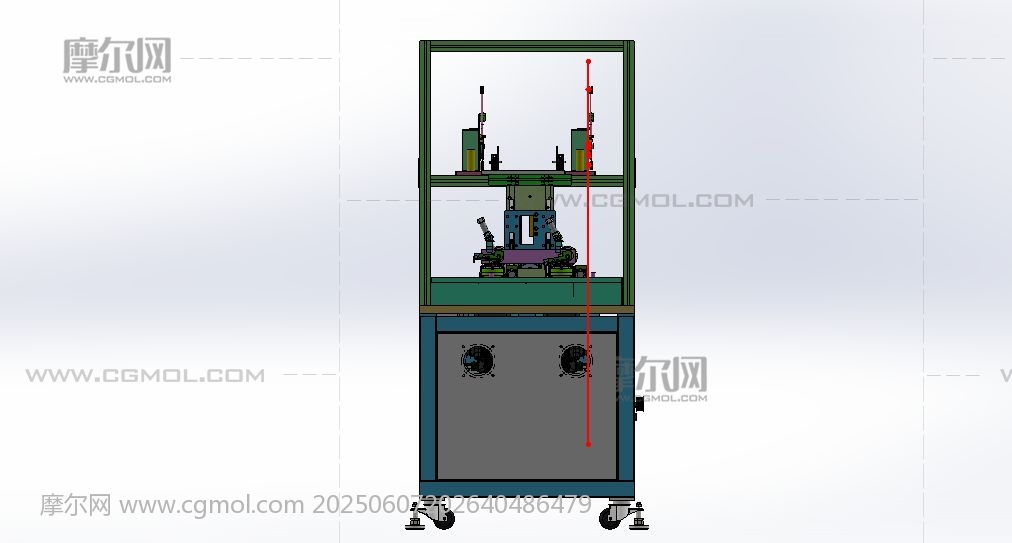

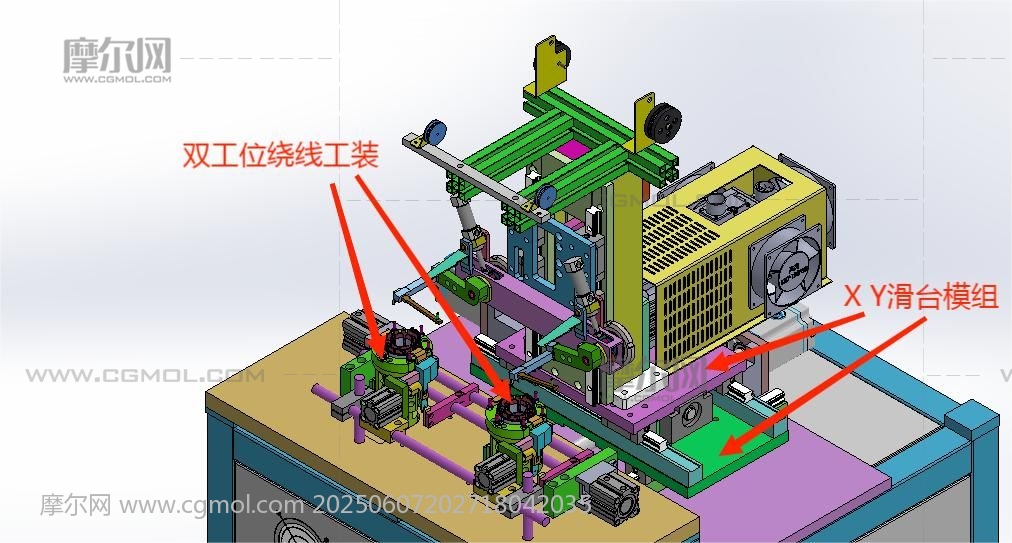

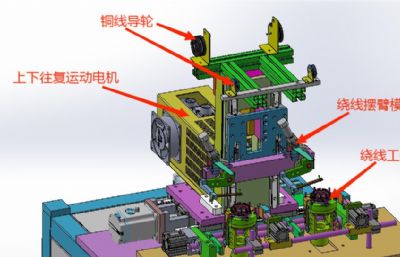

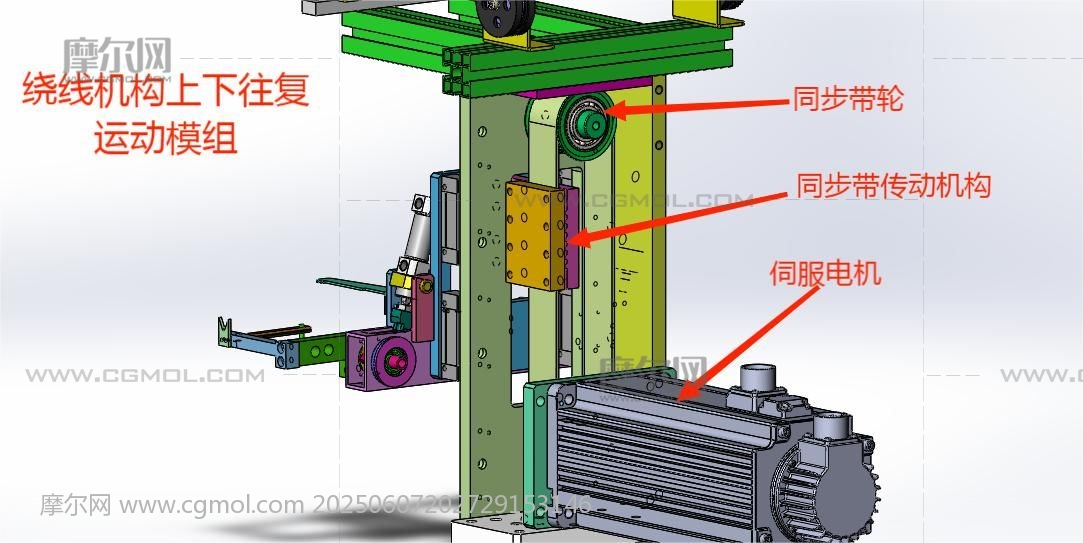

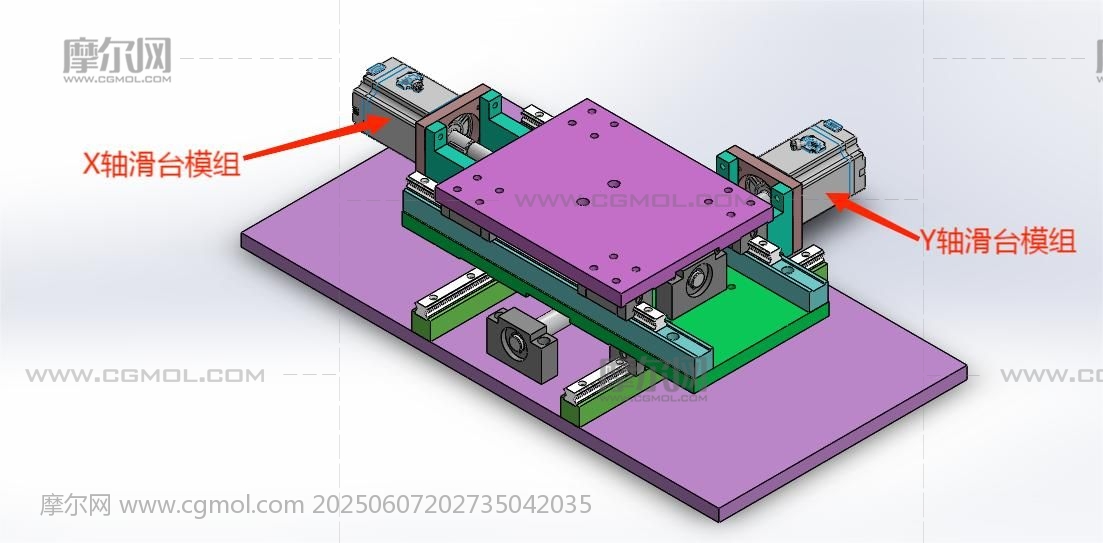

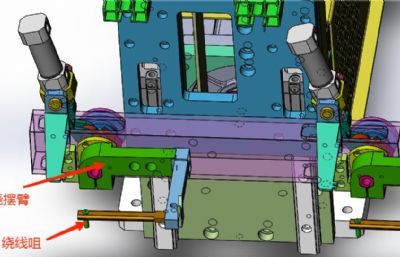

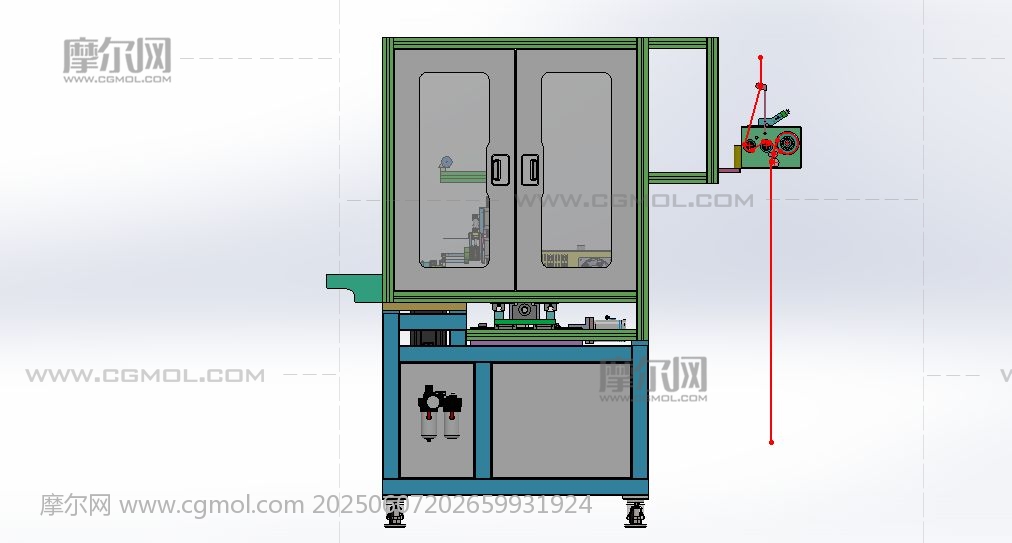

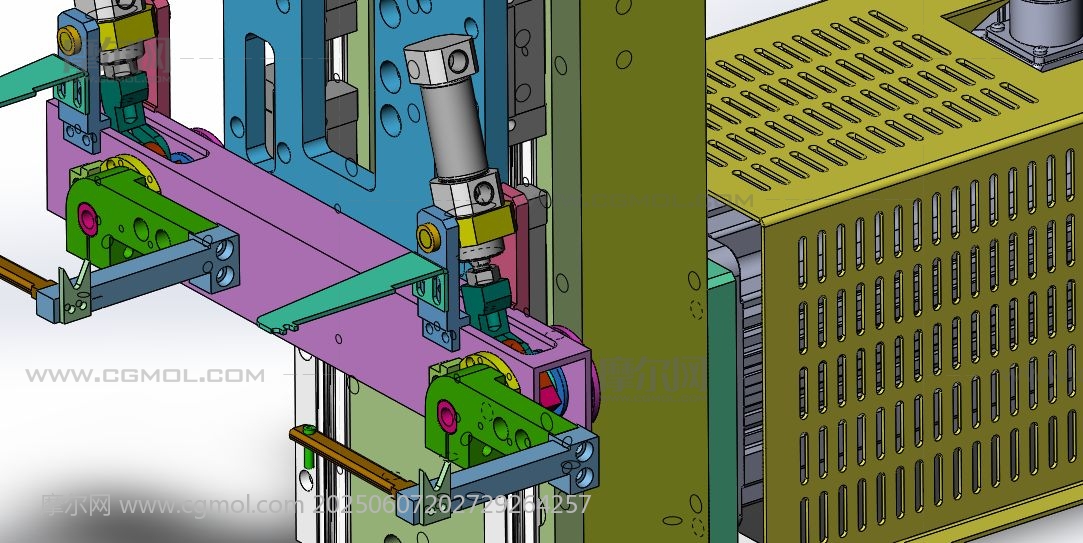

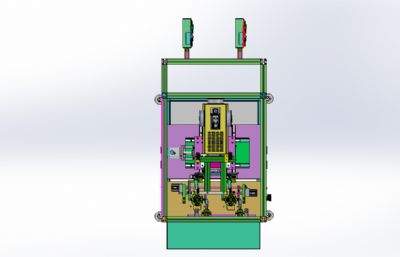

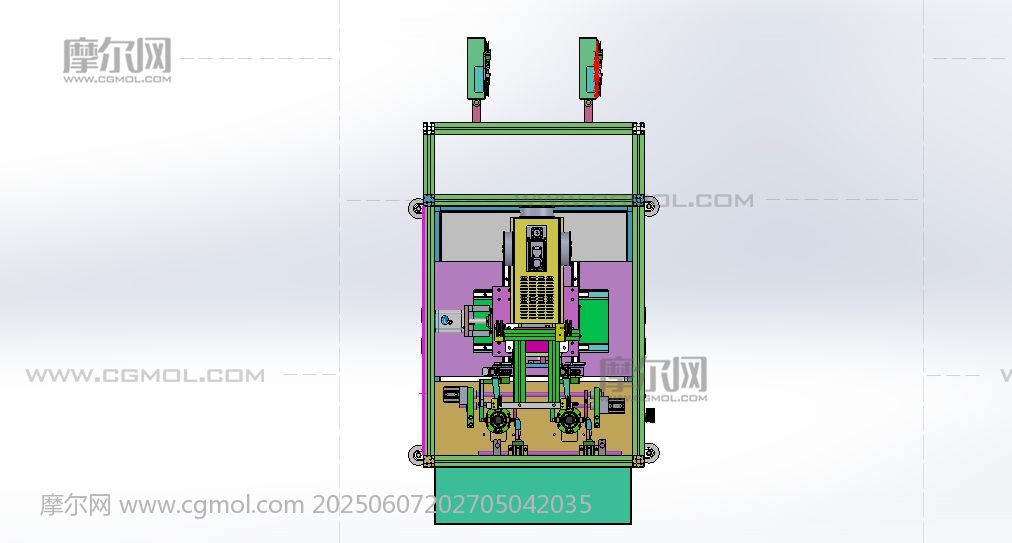

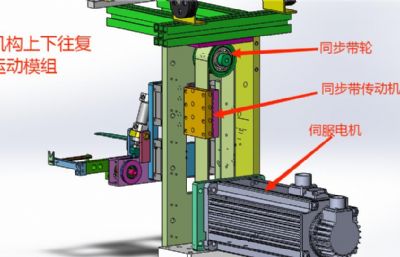

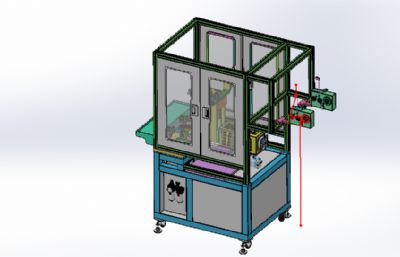

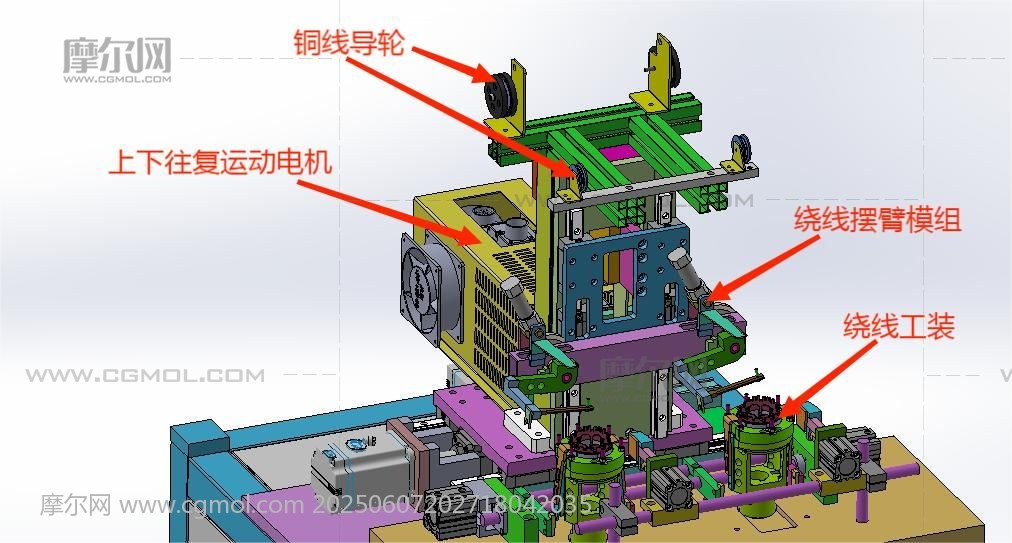

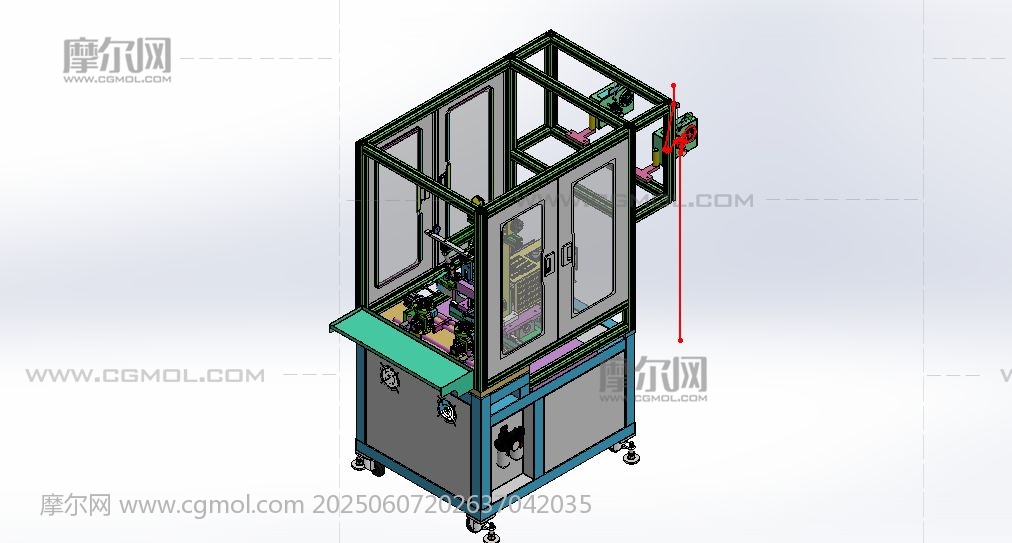

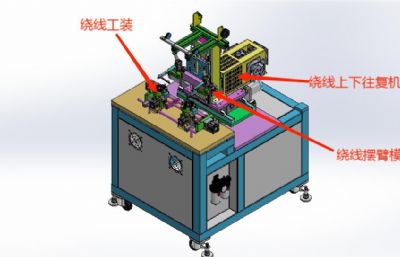

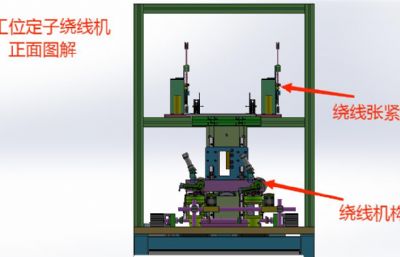

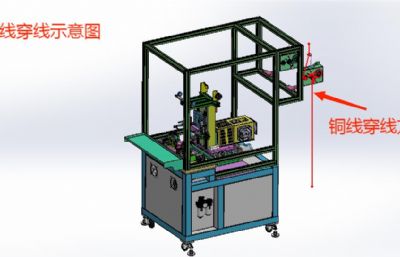

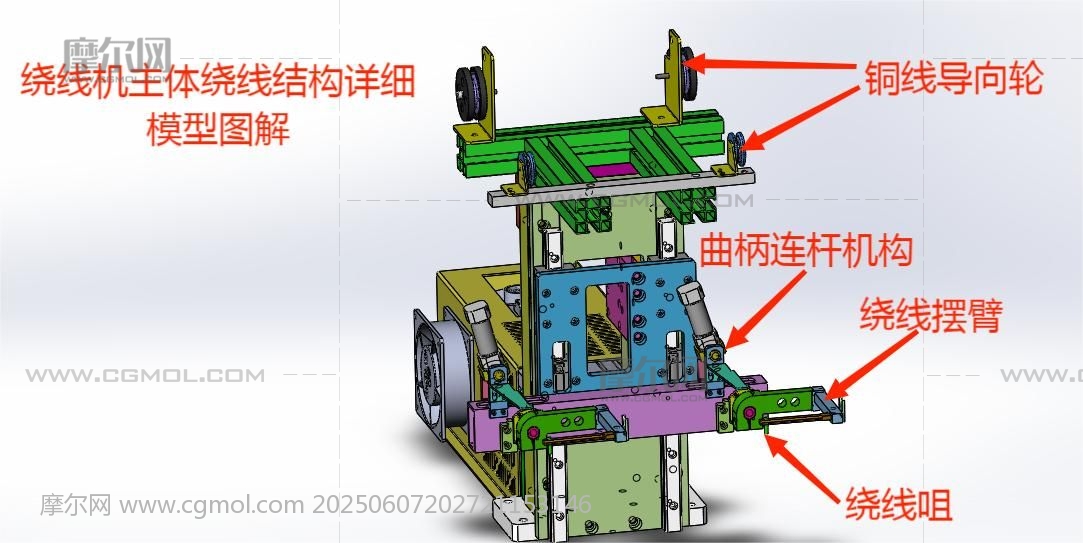

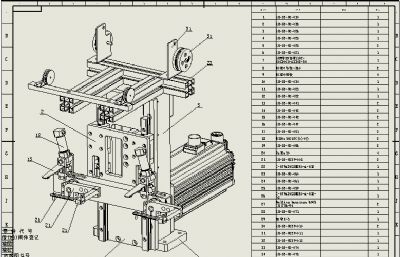

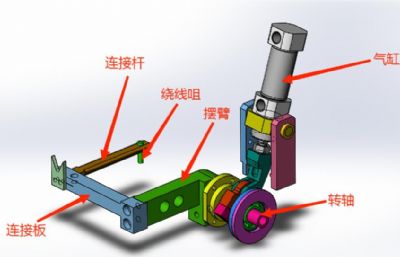

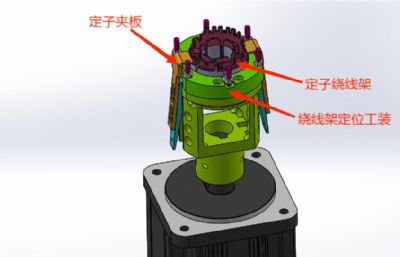

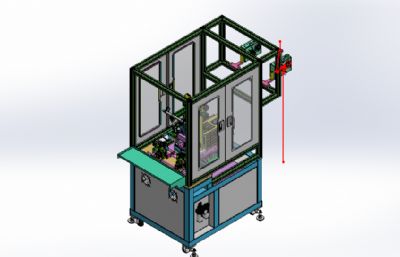

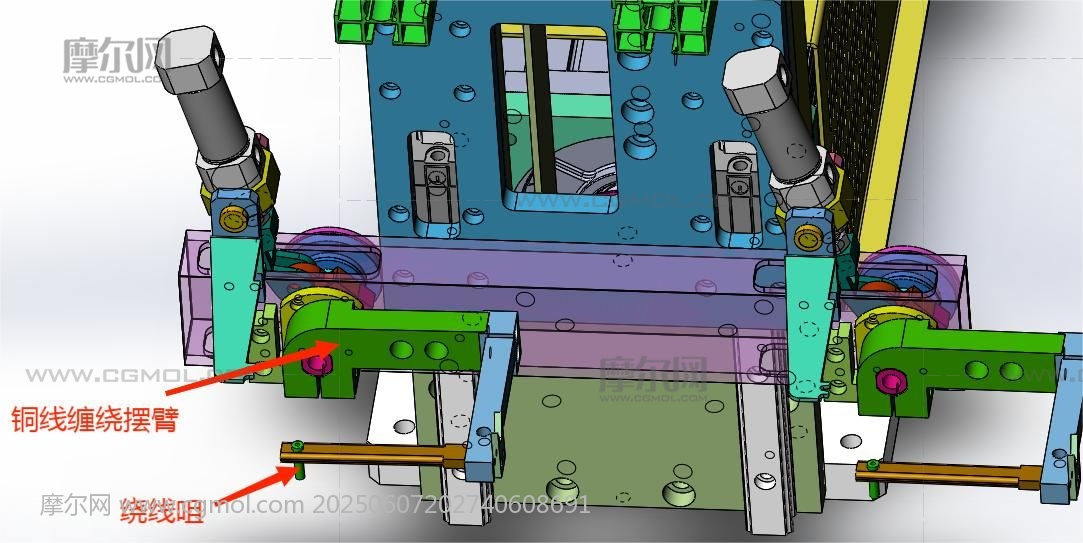

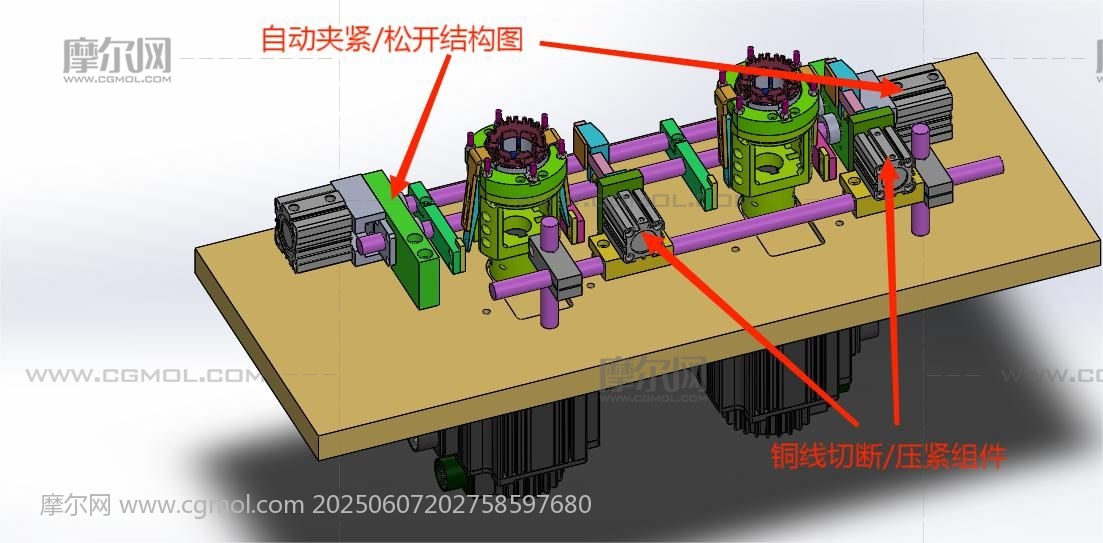

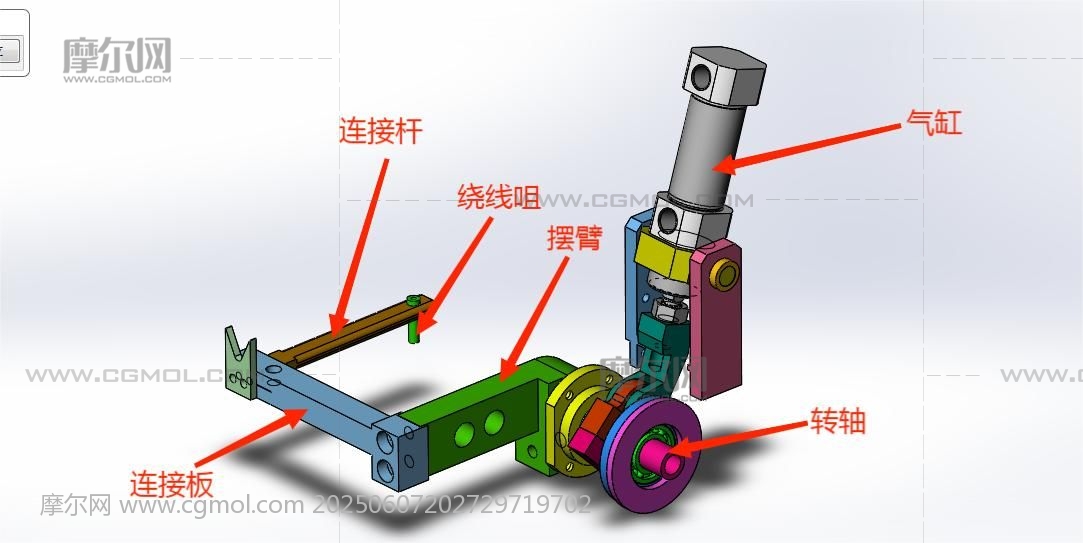

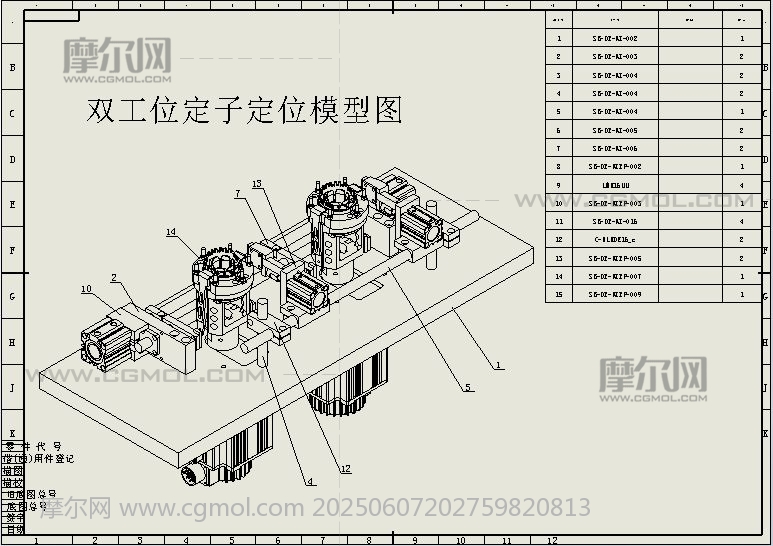

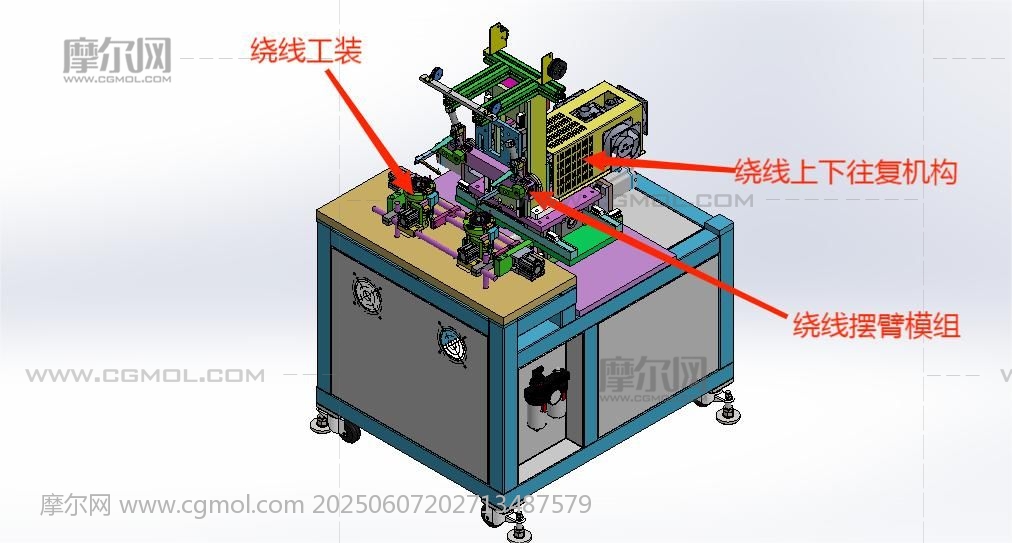

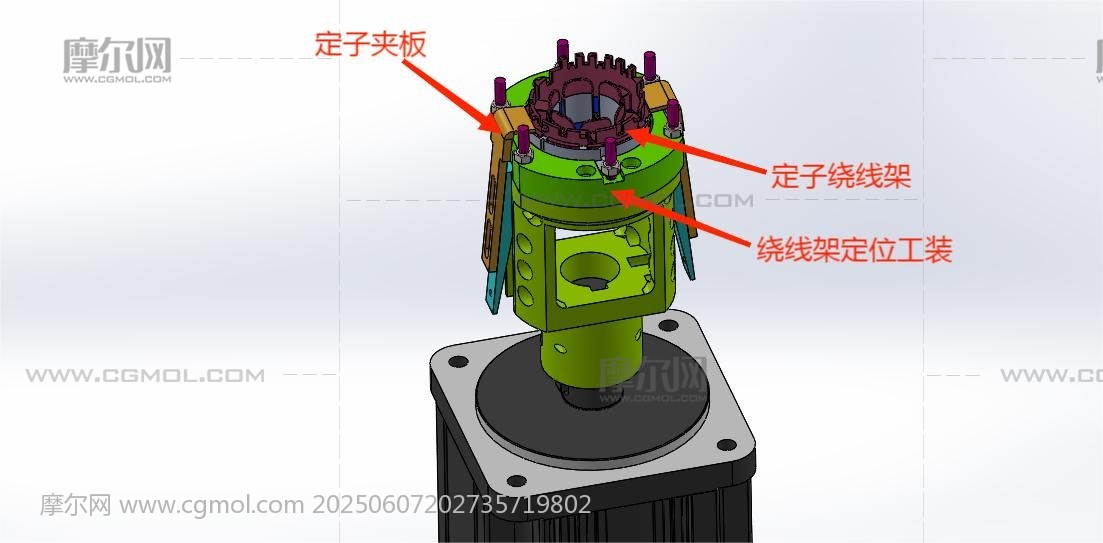

水泵定子双工位绕线机 设计思路：这是新能源汽车水泵组装线的第三道生产工序——水泵定子绕线工序。定子一共有六组线圈，六组线圈按照顺序绕线，缠绕圈数根据设定的参数来确定，绕线机铜线进料前端安装绕线张紧器，经过两个导向轮穿过绕线咀，铜线端头固定在剪切夹具上，定子绕线架是放置在旁边一个由伺服电机驱动旋转的定位工装上，负责缠绕线圈的是摆臂机构和伺服上下往复运动机构，当完成一组线圈绕组后，绕线架旋转到下一组绕线位置，继续绕线工作，直到完成六组线圈缠绕。绕线机有两个工位，可以单独工作，也可以同时工作。 新能源汽车水泵定子双工位绕线机结构介绍：设备防护罩、绕线张紧器、导向轮、X Y轴运动模组、绕线上下往复运动模组、铜线绕线摆臂模组、绕线架旋转机构、铜线剪切夹紧机构和电气配件构成。 1，绕线张紧器：由防松导向轮、导轮和压紧轮组成； 2，X Y运动模组：丝杆滑台、导轨和伺服电机组成； 3，上下往复运动模组：同步带传动、导轨和伺服电机组成； 4，绕线摆臂模组：摆臂、曲柄连杆和气缸组成； 5，绕线架旋转：定子放置定位工装、定位夹具和伺服电机组成； 6，剪切夹紧机构：切刀片、压块和气缸组成。 程序控制系统：设备一共有4个气缸、5个伺服电机动作，触摸屏设置参数，使用PLC编程控制可以实现设备的正常运作。 工作原理：人工把绕线架放入到绕线机定子定位工装里面，穿好铜线，固定好铜线的端头，在触摸屏上启动设备，进入工作状态，点击开始绕线工作，设备的运行动作情况如下：剪切夹紧机构把铜线端头压紧，X Y运动模组缠绕铜线固定在工装定位柱上，绕线模组由原来的水平方向切换至垂直方向，上下往复运动模组配合绕线架旋转开始绕线工作，当绕线圈数达到设定值后停止绕线，接着下一组线圈绕线，直到最后一组，自动切断铜线，完成定子绕线工作。 设备技术参数：线圈绕组的电阻值公差为±0.5欧姆。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款新能源汽车水泵定子双工位绕线机。
