新能源汽车水泵定子压装设备

模型说明：

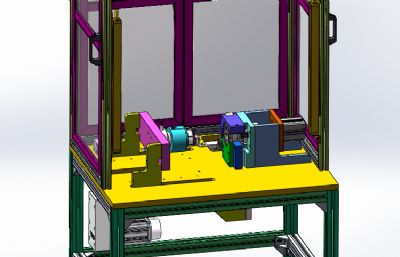

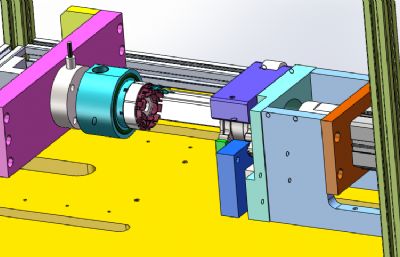

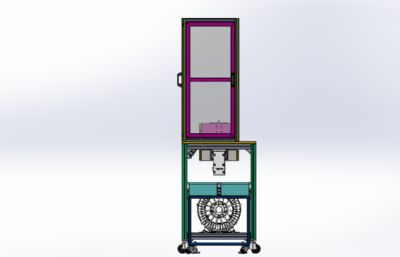

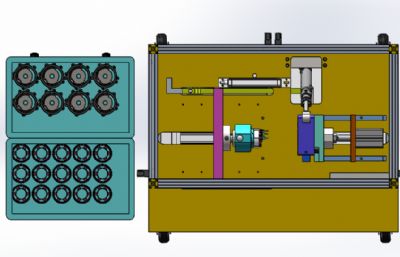

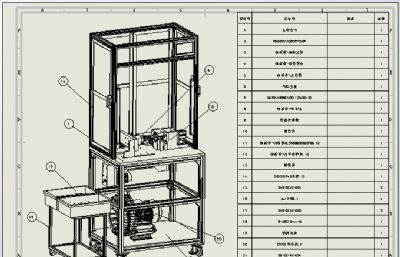

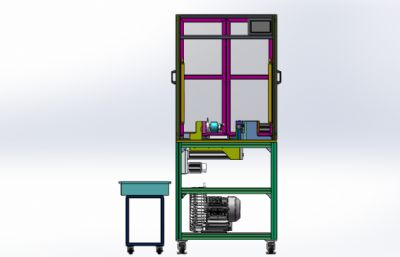

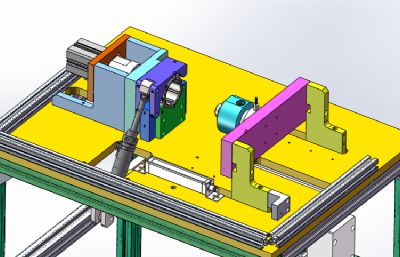

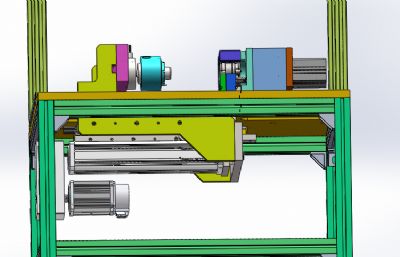

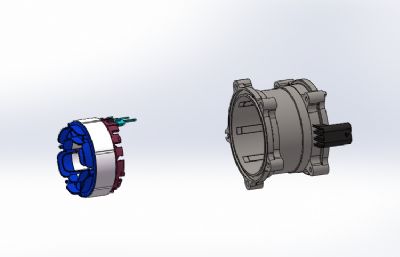

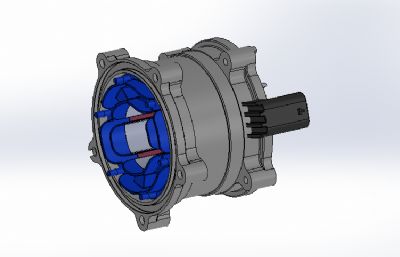

设计思路：这是新能源汽车水泵组装线的第五道生产工序——新能源汽车水泵定子压装设备。 设备的作用需求：把绕好线组的定子压入到水泵壳体内部，并且自动反馈压入距离和检测压力。压入方式为水平放置压入，压装动力机构采用推力为1吨的伺服电缸控制压入速度、距离和压力。定子和壳体均为人工放入，定子的定位需要分辨方向，定子固定模一侧需要安装压力传感器，设备安装触摸屏需要实时显示时间和压力的曲线图；水泵壳体固定模需要有压紧功能，采用气动压紧壳体。由于定子与壳体是紧配合，壳体材料为塑料件，定子压入过程会产生碎屑，设备还需要配备一台真空吸附风机，在压装过程中吸附产生的废料。 新能源汽车水泵定子压装机结构介绍：设备防护罩、触摸屏、定子固定模、水泵壳体固定模、压紧部件、真空吸附系统和电气配件构成。 程序控制方面：设备配备触摸屏和PLC控制程序，可以通过触摸屏修改定子压装的位移参数。 工作原理：这一道工序是水泵定子压装，确认好第四道工序完成后，开启设备并且确认工作正常后，人工把剪裁好绕组的定子放入到压装设备的定子固定模中，再把水泵壳体放入到壳体固定模中，按下启动开关，压紧机构把水泵壳体压紧固定，定子从另外一端在伺服电缸推动下按照设定好的速度和位移把定子压入到壳体中，同时触摸屏上显示出时间和压力的曲线图。完成水泵定子压装工序。 设备技术参数：定子的压入位移距离公差为±0.05mm。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款新能源汽车水泵定子压装设备
