模型说明:

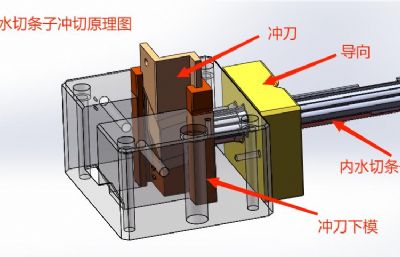

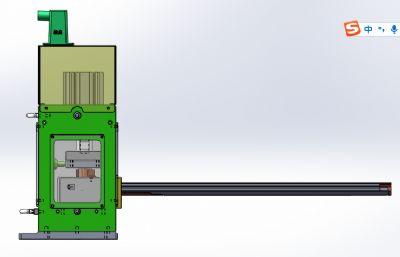

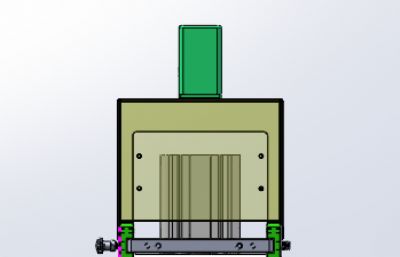

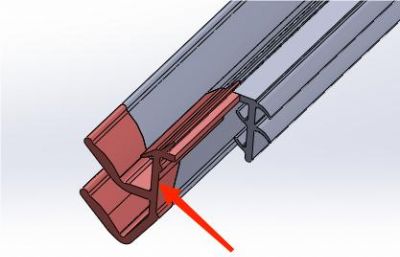

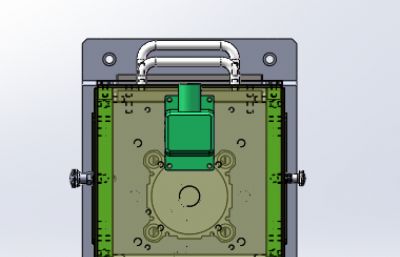

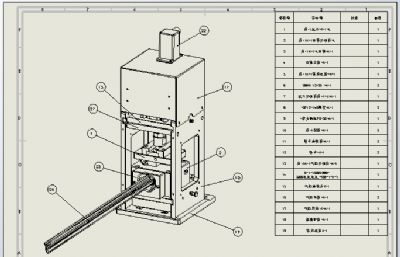

设计思路:根据客户提供的密封条切口参数,来制作切口模,切口形状要保证冲切产品后与图纸尺寸一致,切刀模后端根据条子的长度安装好定位和感应器。另外为了保证切刀正常工作,两边设计有导向槽,保证切刀的精确配合。 车门内水切密封条冲切工装结构介绍:由切刀模架板、上下刀模、产品导向模、产品定位机构和电气配件构成。 工作原理:人工把内水切条子顺着导向模插入切刀模,条子前端到达定位处,感应器发出信号,气动开始下压,条子在上下切刀模作用下完成冲切断面形状。 图纸为solidworks 2018版本设计,装配图完整,零件齐全。一款车门内水切密封条冲切工装。
