流水线超声波焊接设备

模型说明：

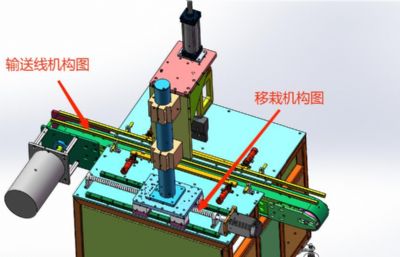

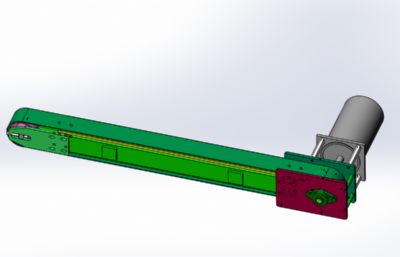

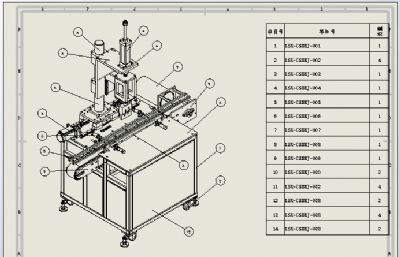

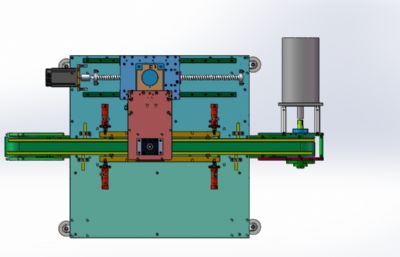

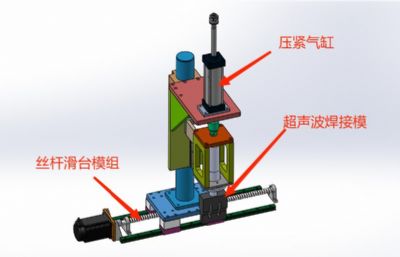

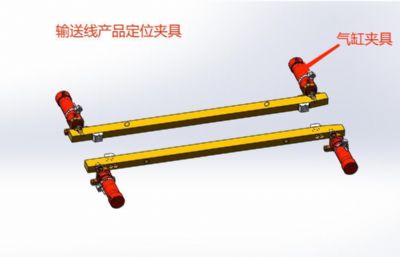

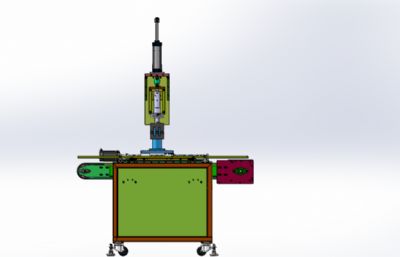

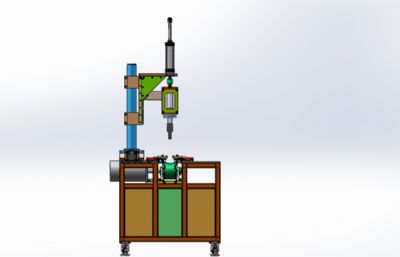

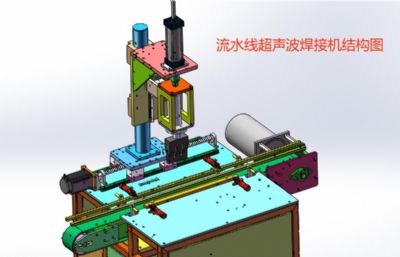

设计思路：在流水线上完成对产品的焊接，产品材质为POM塑料材质，输送线从左往右，焊接机构是超声波焊接，焊接机构可以随产品的位置可以自动调节，流水线安装产品定位夹具，焊接时把产品定位，焊接完自动松开夹具。 流水线超声波焊接机结构介绍：由流水线、超声波焊接机、产品定位夹具工装、距离调节机构和电气配件构成。 工作原理：产品在流水线输送带上输送到达焊接位置后，感应到物料到位，夹具工装气缸伸出，夹紧产品定位，输送带停止，超声波焊接机工作，压紧气动下降，到预设定的焊接时间后，复位，产品夹紧松开，输送线继续送料，完成产品焊接。 图纸为solidworks 2018版本设计，装配图零件齐全。一款流水线超声波焊接机。
