四工位新能源汽车水泵支架压装机

模型说明：

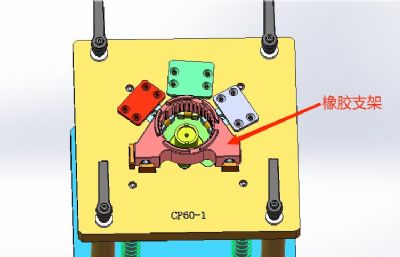

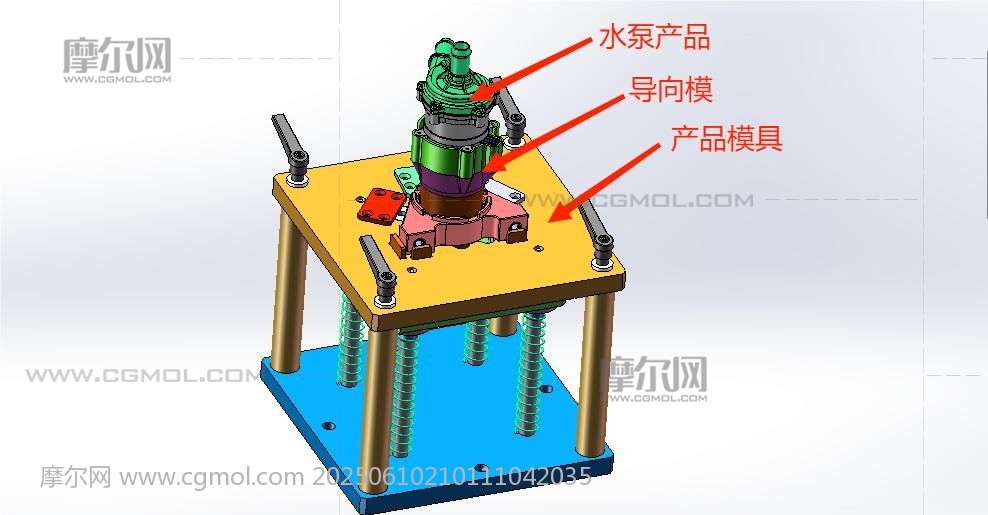

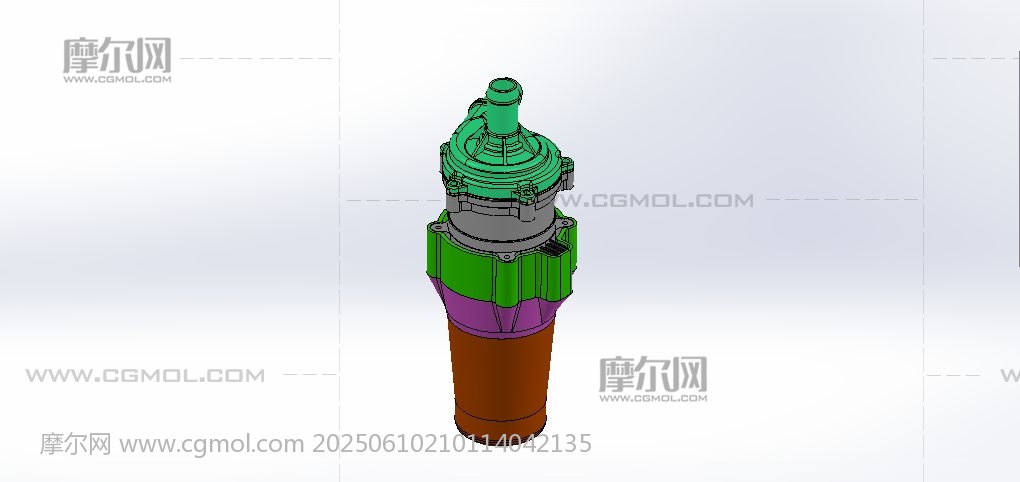

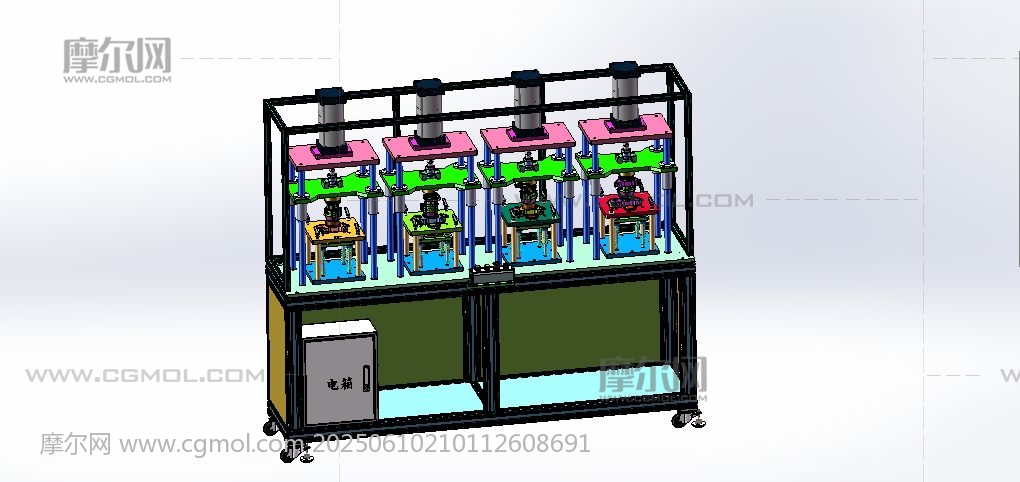

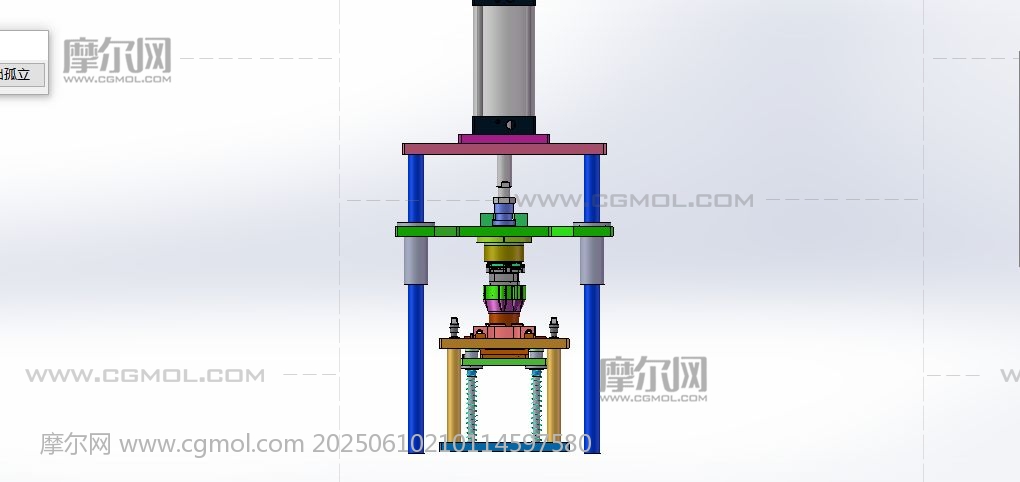

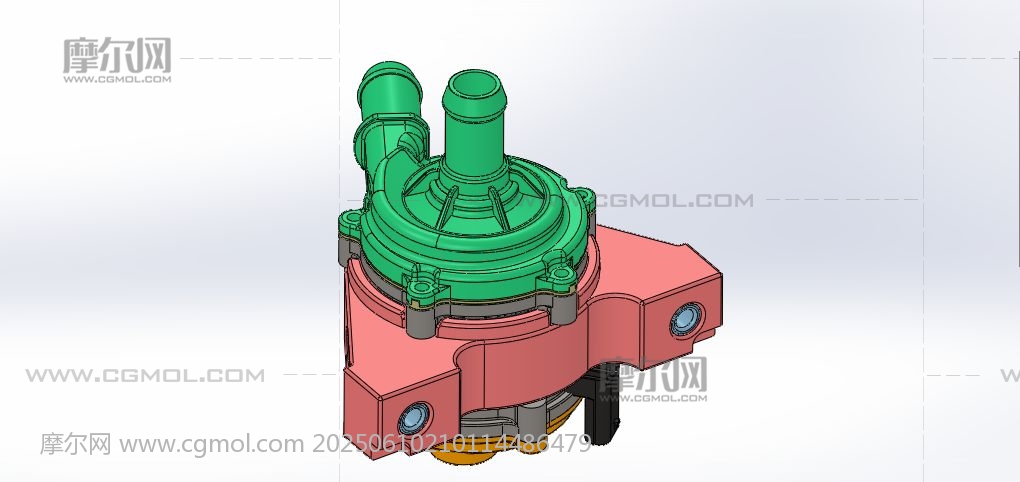

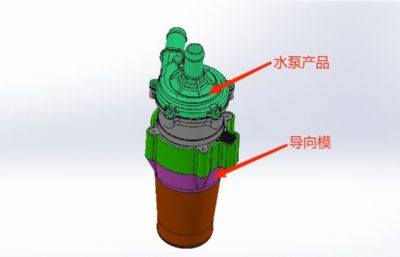

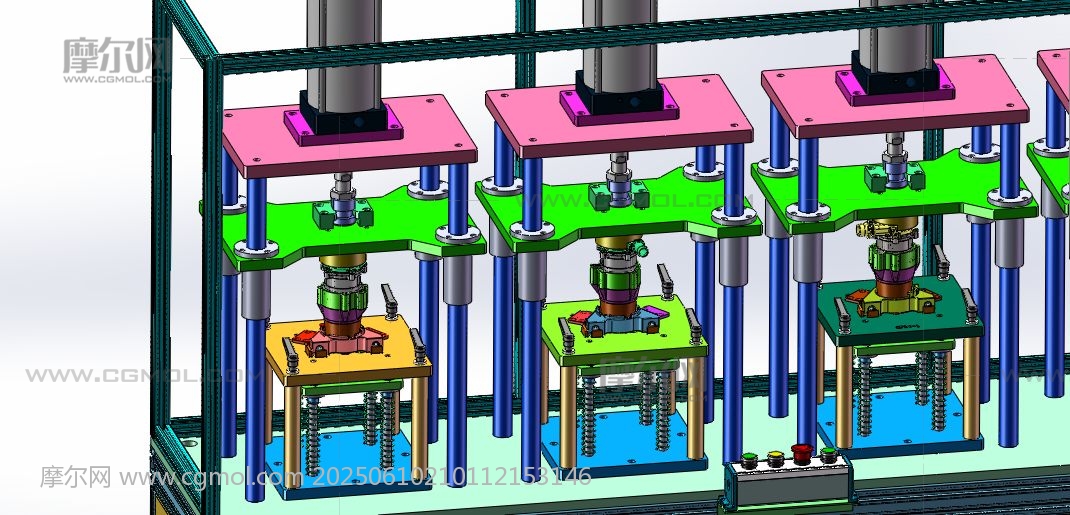

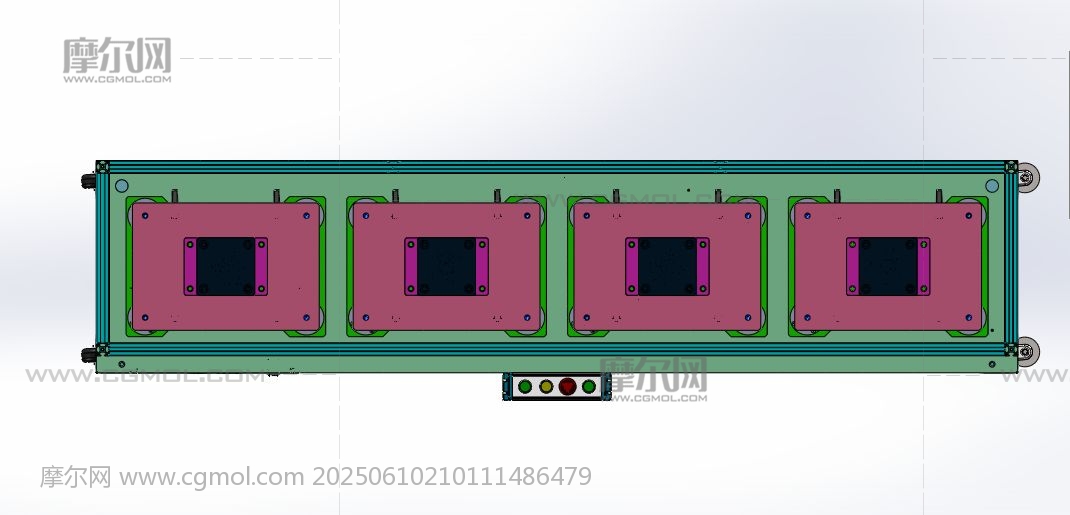

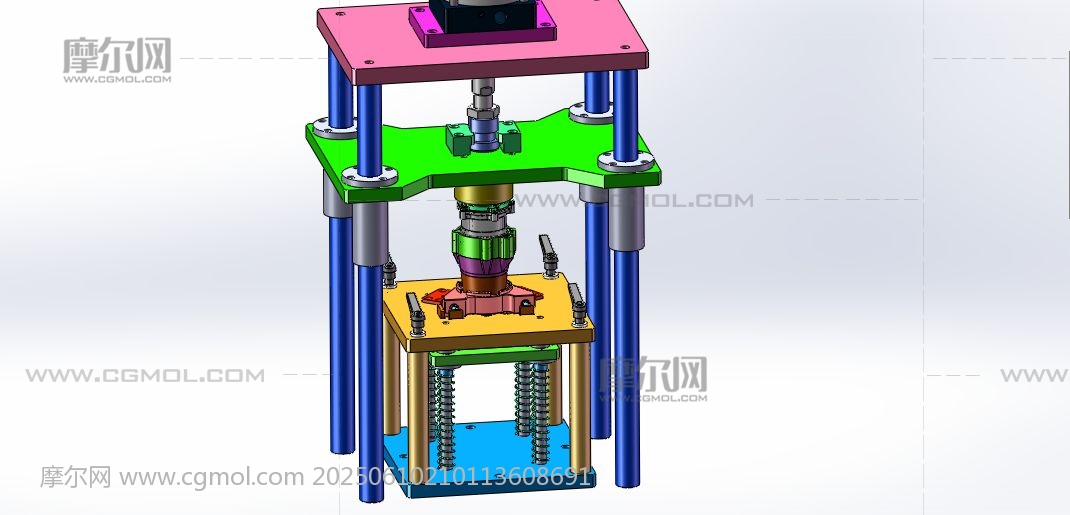

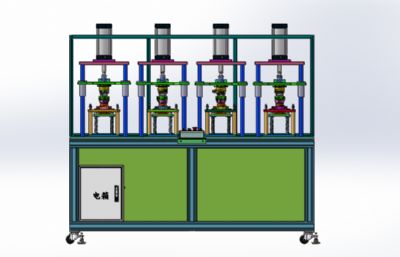

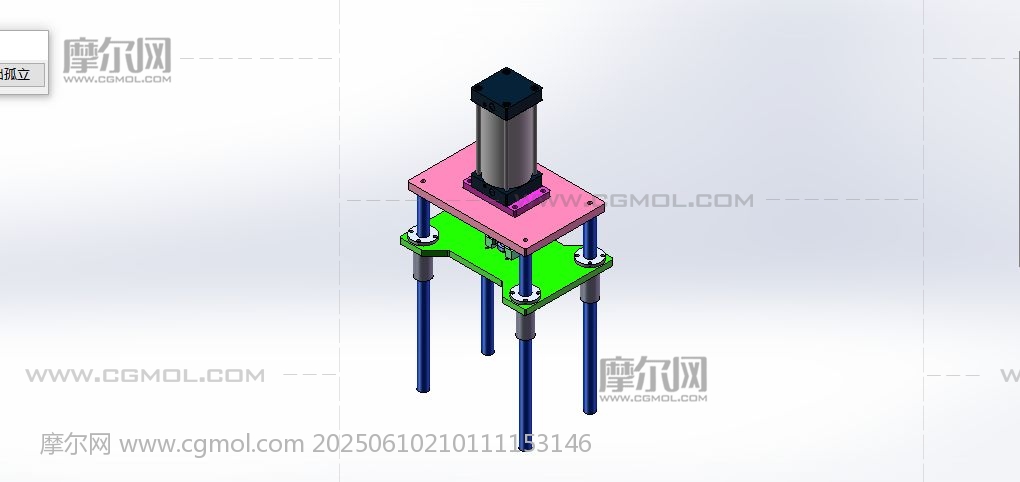

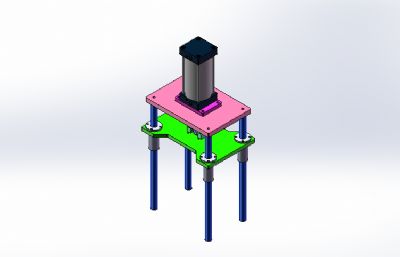

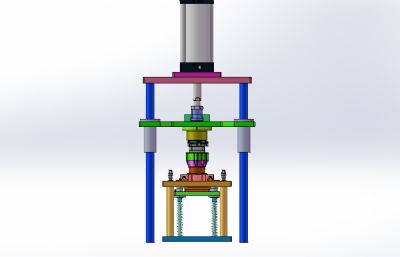

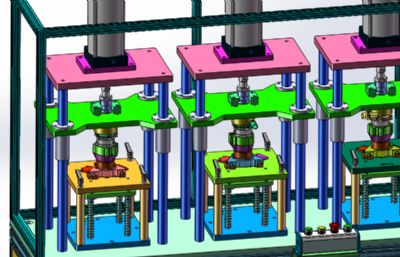

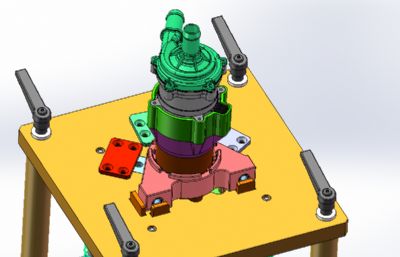

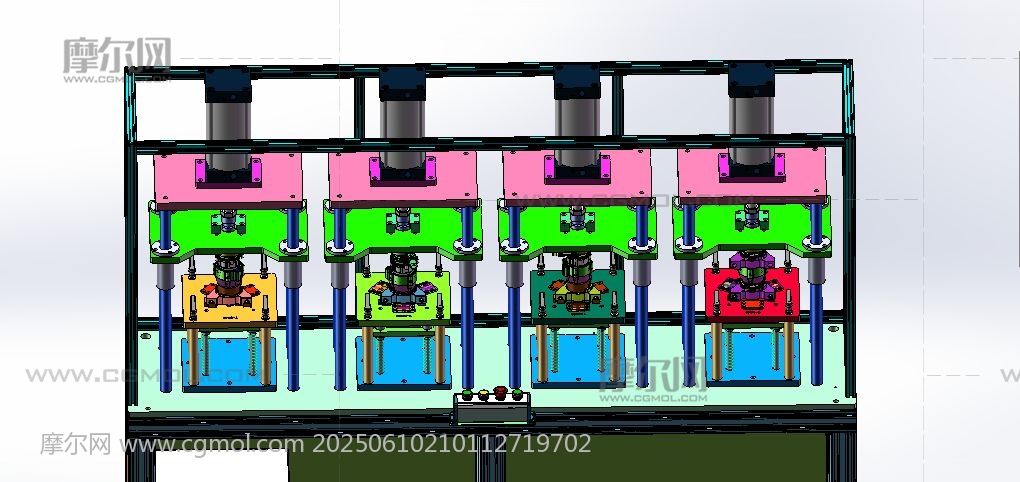

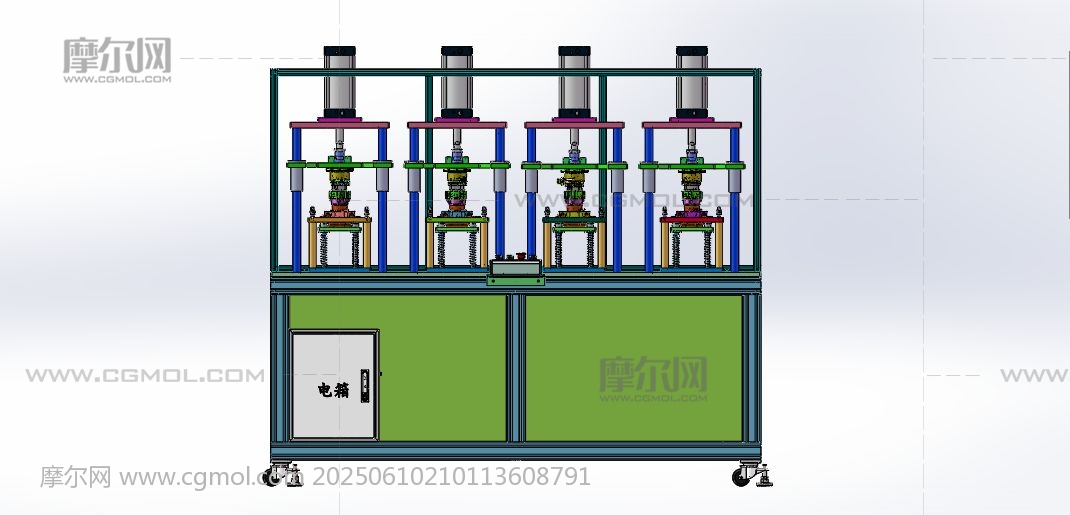

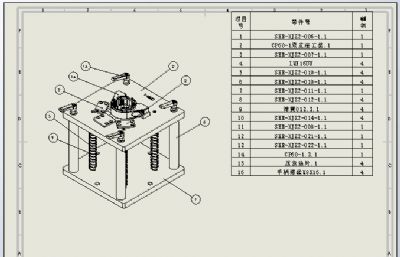

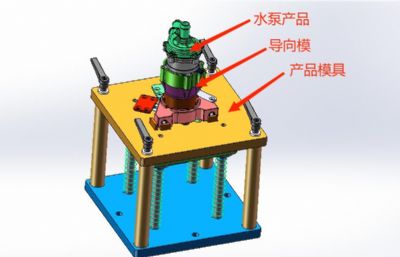

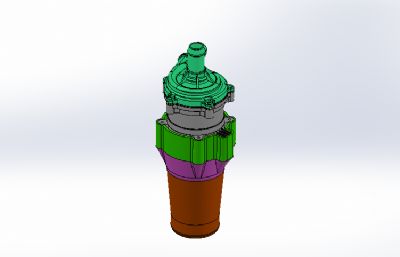

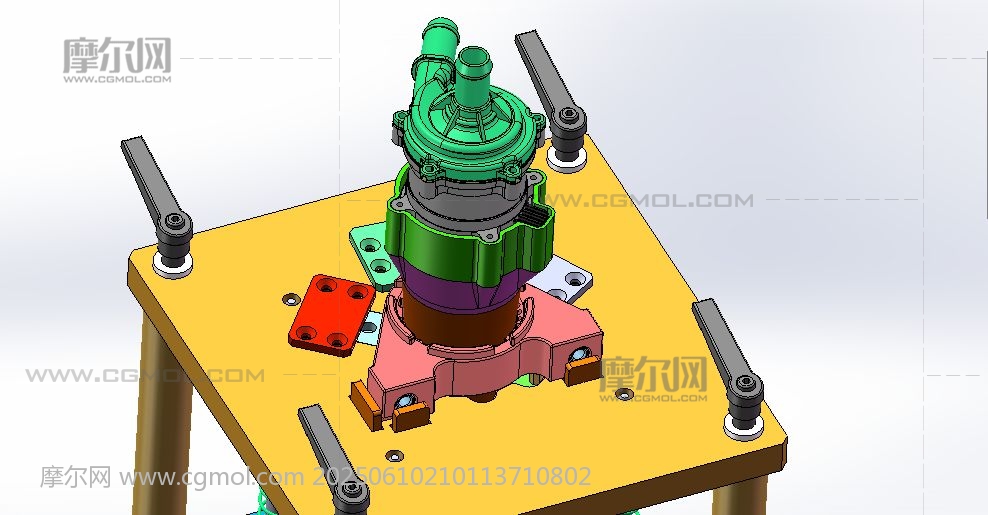

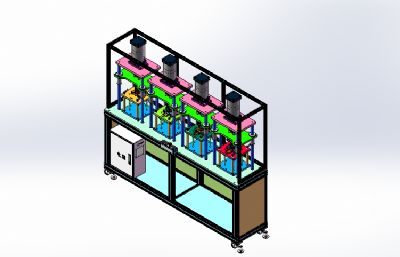

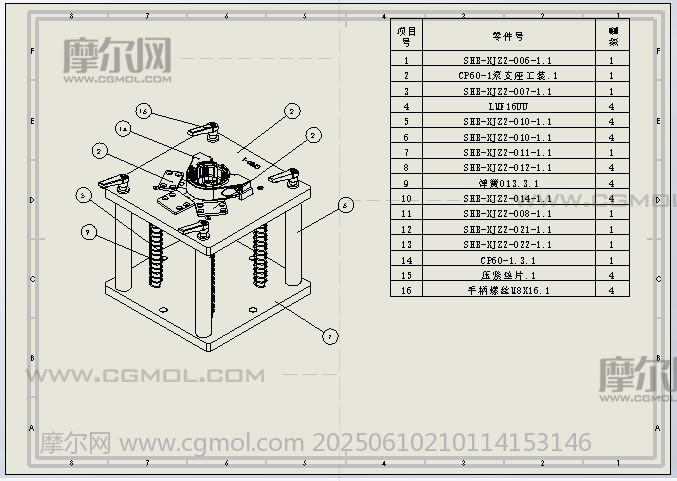

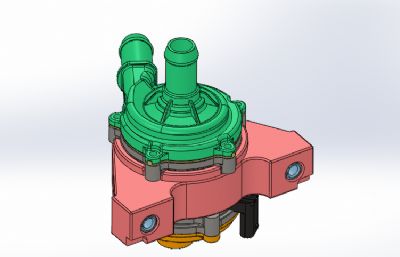

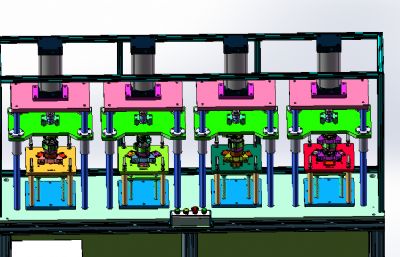

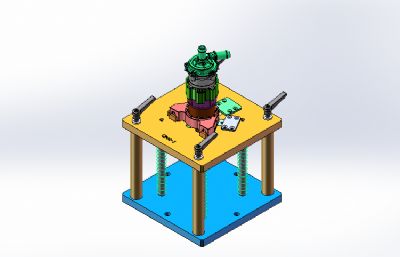

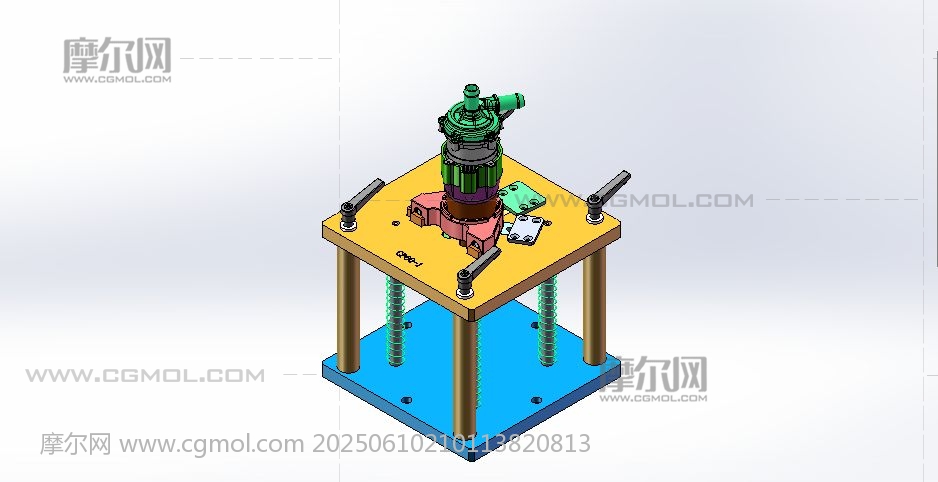

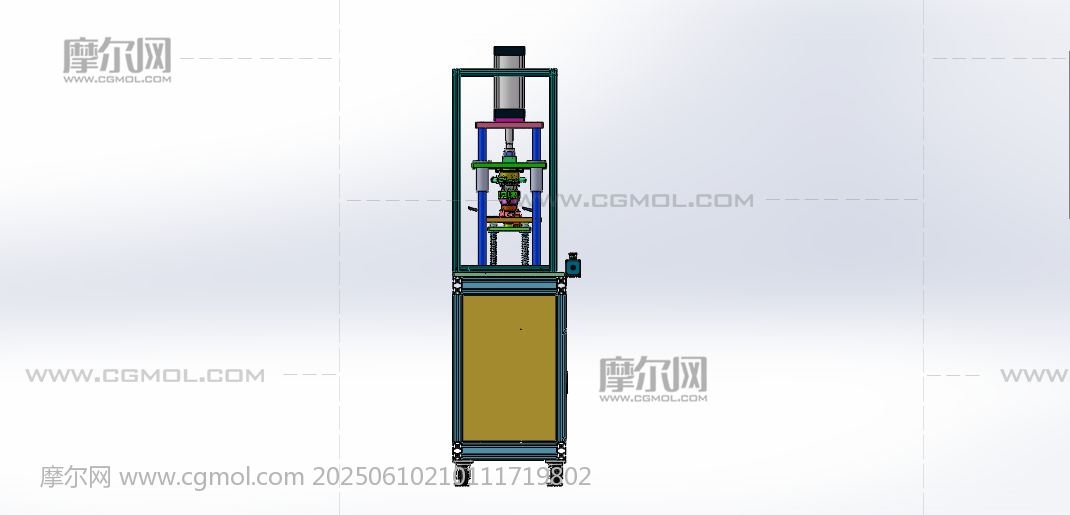

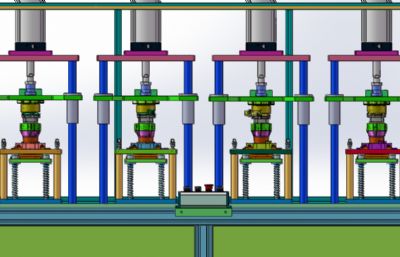

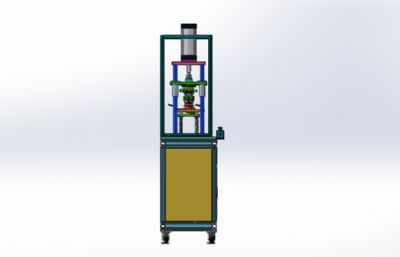

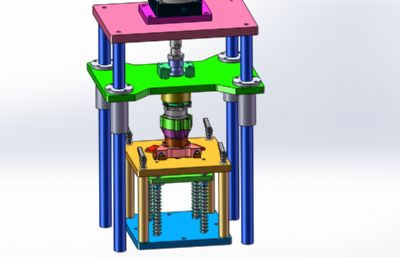

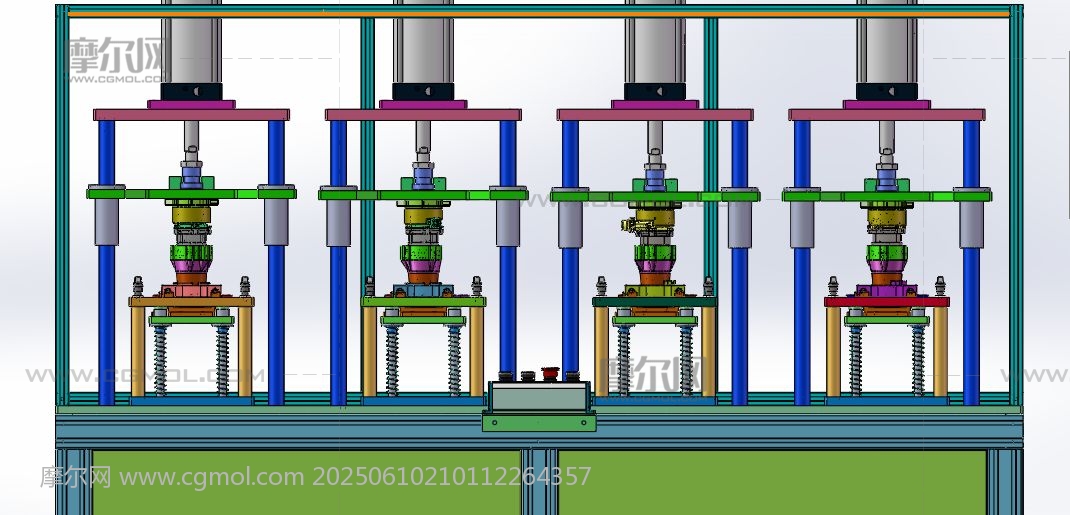

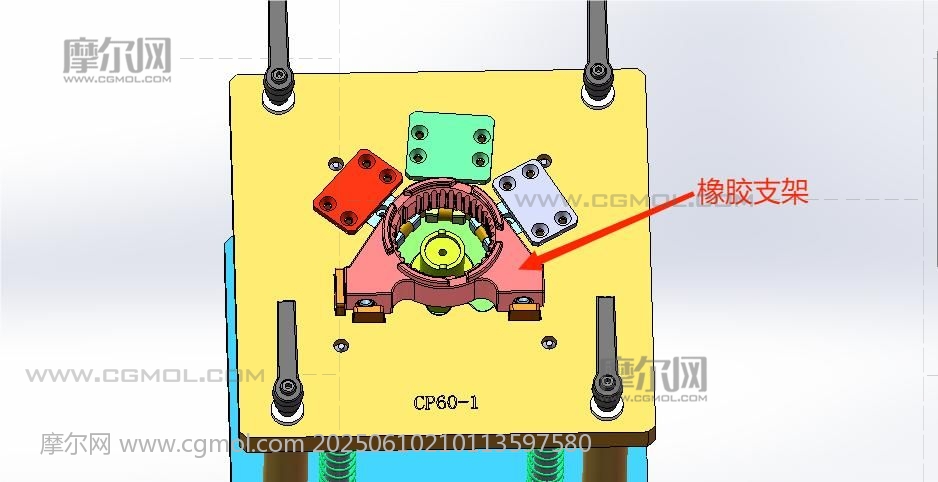

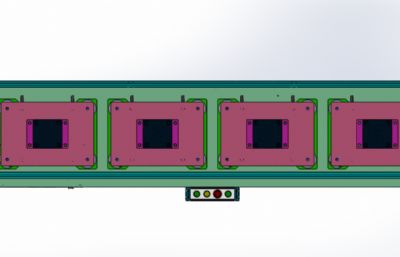

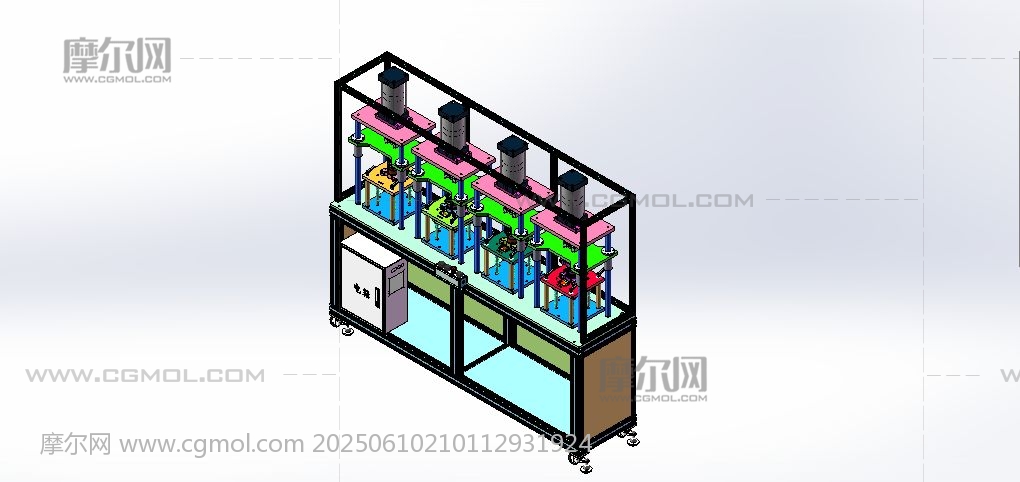

四工位新能源汽车水泵支架压装机 设计思路：由于水泵支架的材质为橡胶，有弹性的特点，可以采用压装的方式，安装导向压装模可以实现压装支架。由于安装的方向位置不同、产品的规格也不相同，一共有4种安装状态，压装工位一共有4个，每个压装工位对应一种安装方向，4个压装工位独立工作。 四工位新能源汽车水泵支架压装机结构介绍：设备防护罩、压装模主体模架、压装下模板、压装上模、气缸、智能控制器和电气配件构成。 程序控制系统：四个工位独立工作，每个工位安装一个气缸控制器，每个工位单独安装双手启动开关。 工作原理：确认安装产品的方向后，首先人工把水泵固定支架放入对应的压装模板上定好位，再把水泵产品放入设备压装导向模上，确认产品放置无误后，按下启动开关，压装上模在压装气缸下压作用下，把水泵产品下压直到固定支架完全套合在水泵壳体的安装位置上。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款四工位新能源汽车水泵支架压装机。
