水泵吹干机

模型说明：

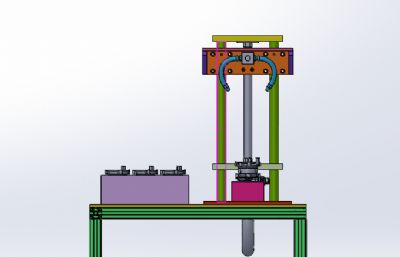

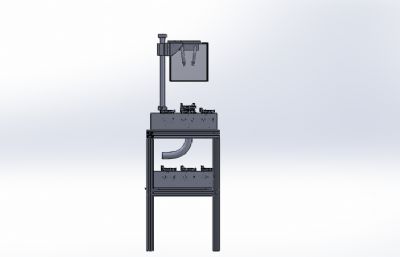

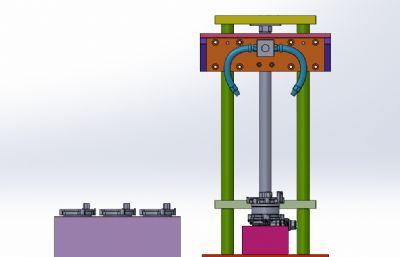

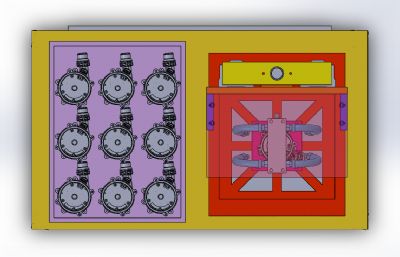

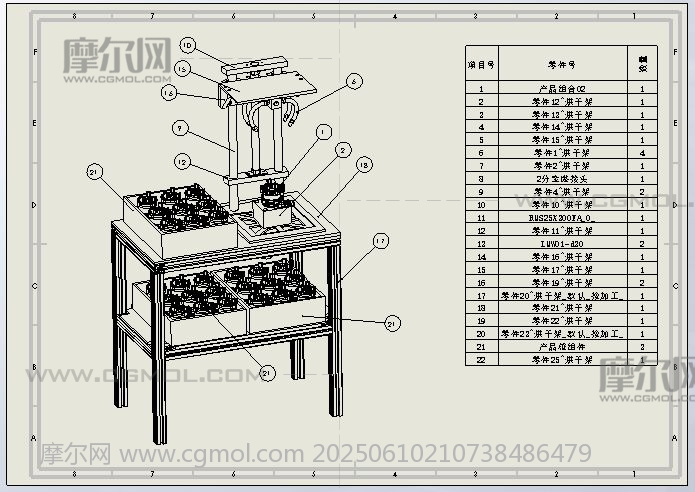

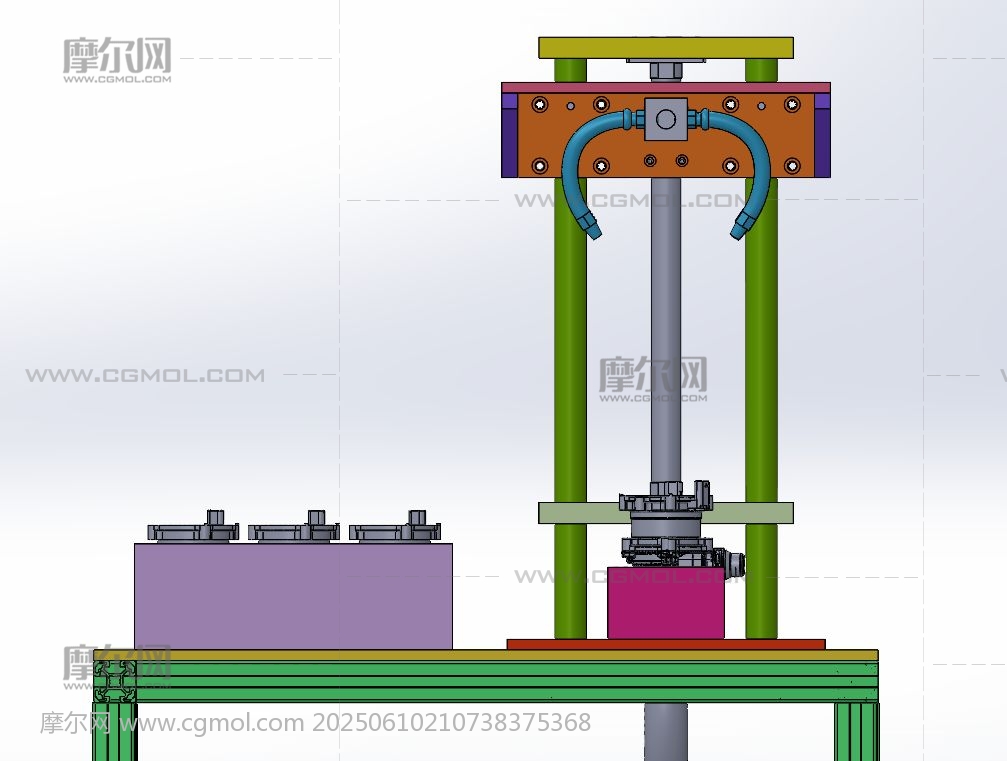

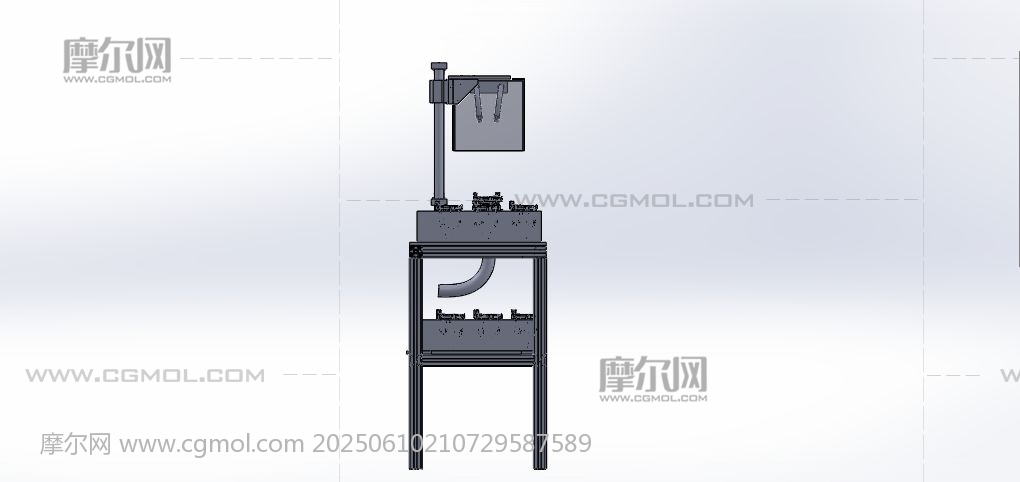

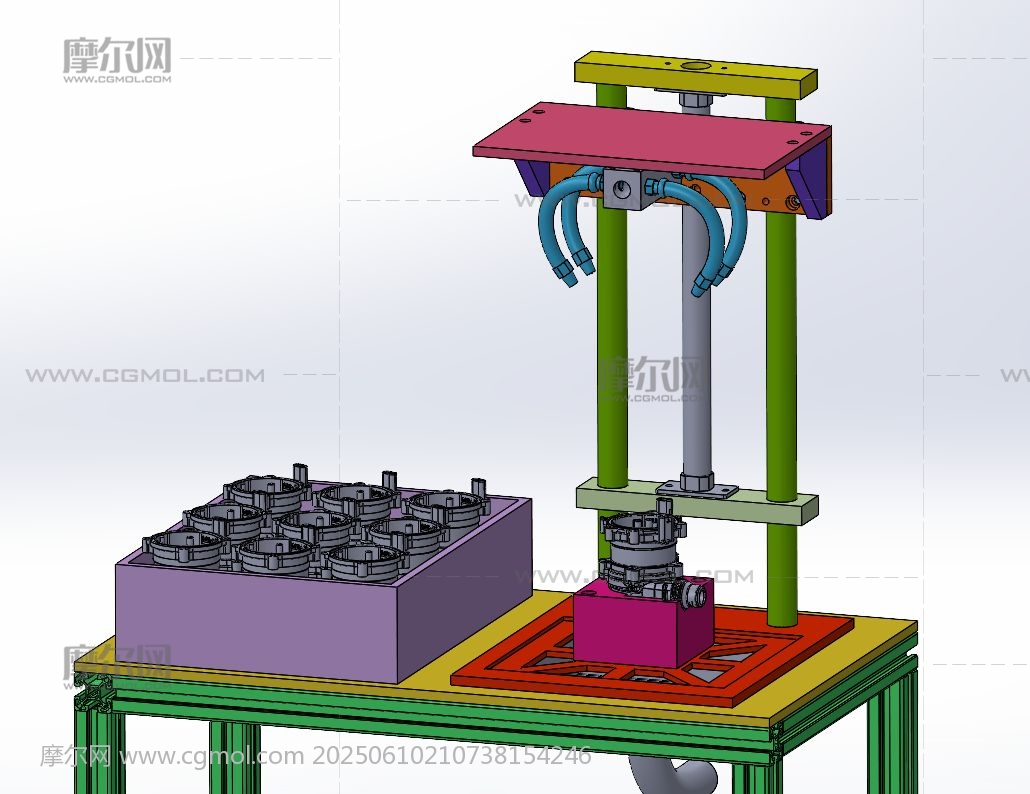

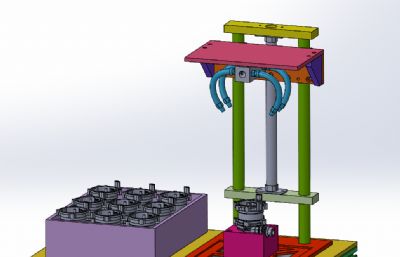

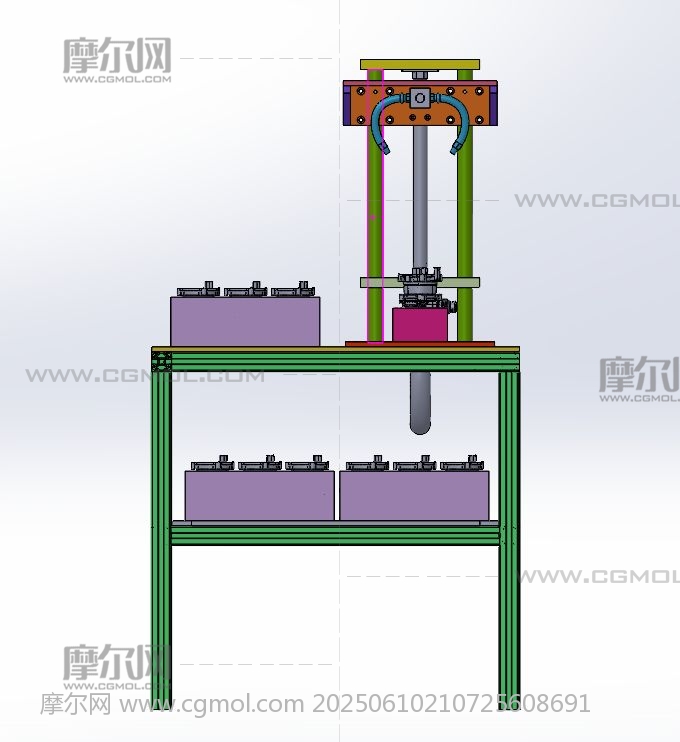

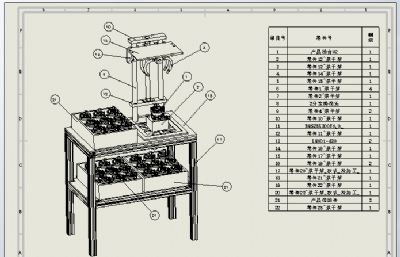

水泵吹干机 设计思路：水泵吹干工序，水泵经过上一道工序测试以后，外壳表面有残留的测试液体，需要及时吹干处理，吹干方式采用了压缩空气，安装万向竹节吹气管，以达到最佳的吹干效果。设备一个吹干工位，一个产品沥干区域，当产品沥干大部分水分后，人工再放入到吹干工位，进行吹气干燥。 新能源汽车水泵风干机结构介绍：设备防护罩、产品放置沥干区域、吹干工位、压缩空气吹干系统和电气配件构成，各组件结构具体构造如下： 产品沥干区域：产品收集框、接水槽和水管组成。 吹干系统：压缩空气、万向竹节气管和管路控制阀组成。 程序控制系统：设备有1个气缸动作，吹气控制1个，使用智能控制器可以实现设备的正常运作。 工作原理：这一道工序是水泵吹干，人工把测试完合格的水泵产品放入到设备的沥干区域，等待一段时间水分沥干后，把产品放入到吹干工位上，此时感应器确认有物料后，护罩自动往下罩起产品，接着自动吹气，等待吹干动作完成。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款水泵吹干机。
