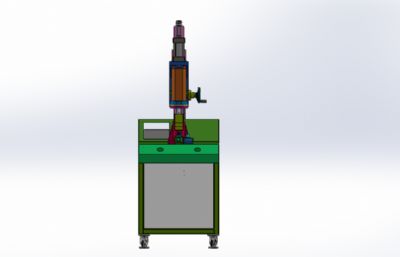

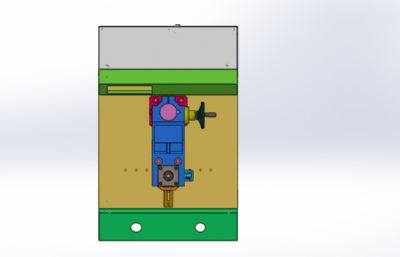

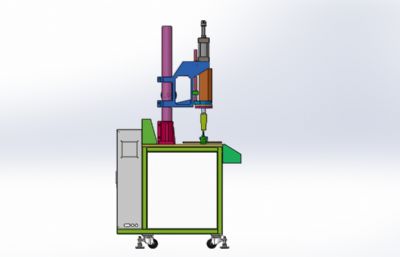

超声波焊接机

模型说明：

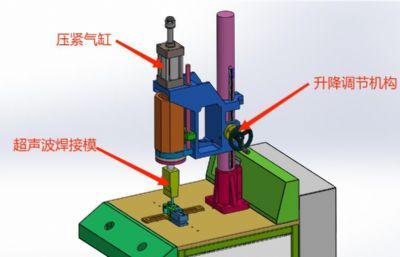

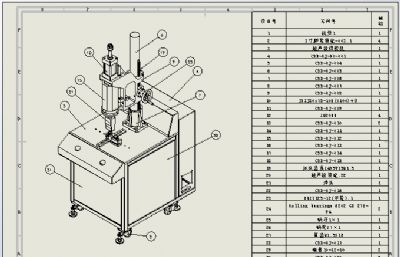

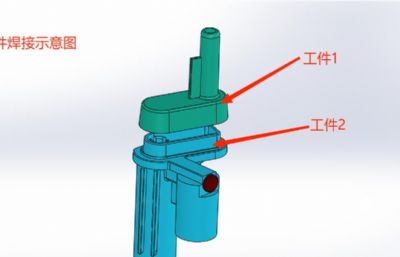

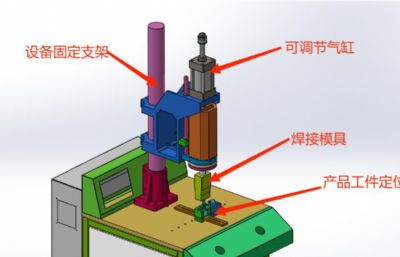

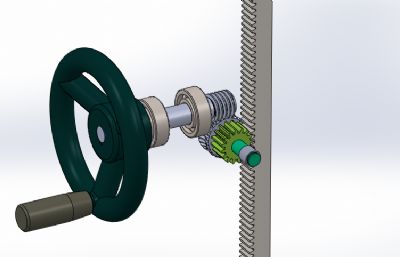

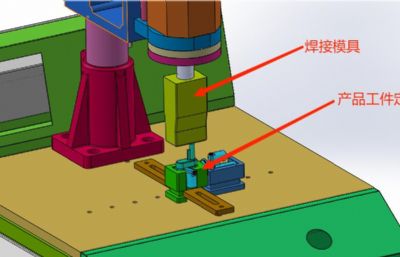

超声波焊接机 设计思路：焊接两个塑料工件，两个塑料工件按照装配位置关系对好位置后，用超声波焊接一周，安装工件下模，可以方便拆卸更换，上模根据产品的数模形状来加工制造，同样可以方便拆卸，安装超声波发生器，焊接工件需要压紧产品，焊接上模安装压紧气缸，可以调节上下高度位置。 超声波焊接机结构介绍：设备防护罩、产品上下定位模、超声波发生器、压紧机构和电气配件构成，各组件结构具体构造如下： 产品上下定位模：由产品工件的固定底座和焊接工装上模组成； 超声波发生器：超声波发生器和加热模具组成。 程序控制系统：设备有1个气缸动作，超声波控制系统，使用单片机可以实现设备的正常运作。 工作原理：利用超声波加热把两个塑料工件焊接起来，人工把产品工件放在下工装模具上，两个产品按照装配位置关系固定好之后，双手按下启动开关，超声波发生装置开始加热工装，同事压紧气缸下压，等待压紧时间过后，气缸复位，产品焊接完成。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款超声波焊接机。
