燃油泵泵芯引射泵过滤网压装机

模型说明：

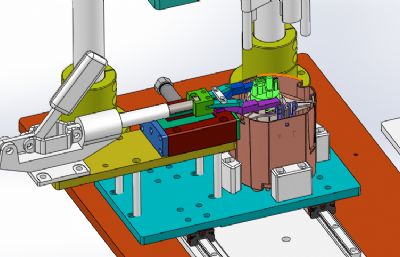

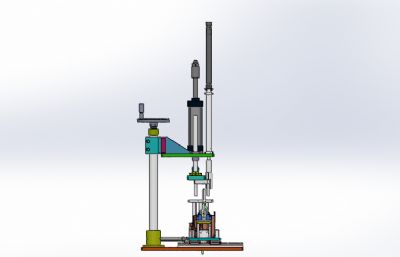

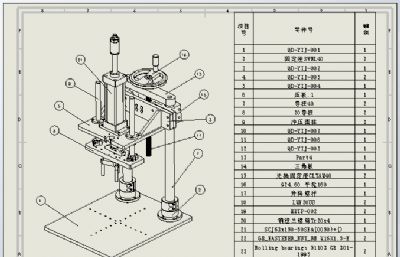

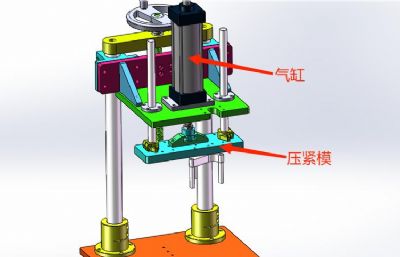

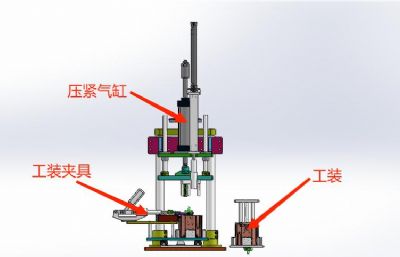

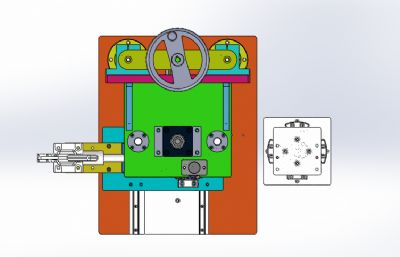

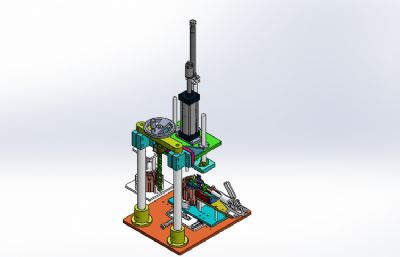

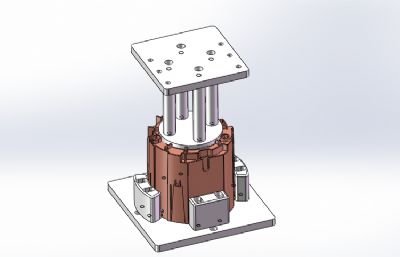

汽车燃油泵泵芯总成引射泵压装一体机 设计思路：设备需要满足两个功能作用，第一，把泵芯总成和引射泵压装到油桶里面，第二，压装油桶滤网，设备做成可以更换压模工装。设备整体是由一台气动压力机组成，另外还需要两套工装，第一套为引射泵压装模设计为一个整体，拆卸方便，产品下模工装固定油泵产品；第二套为油桶滤网压装模，由上压装模和油桶固定底座组成，两套工装可以切换工作。 汽车燃油泵泵芯总成引射泵压装一体机结构介绍：设备防护罩、产品定位工装、泵芯滤网总成固定夹具、引射泵压装机构、泵芯固定支架压装模、油桶滤网压装模和电气配件构成，各组件结构具体构造如下： 1，产品定位工装：由产品固定底座和定位块组成； 2，泵芯滤网总成固定夹具：由快速夹紧机构和夹臂组成； 3，引射泵压装机构：压装模和气缸组成； 4，油桶滤网压装模：油桶固定底座和滤网压装模组成。 程序控制系统：设备有3个气缸动作，使用气缸智能控制器可以实现设备的正常运作。 工作原理：人工把油桶放入到设备固定底座，然后把泵芯、引射泵总成同时放入到油桶里面，手动操作快速夹具，把泵芯夹紧固定好，引射泵对准需要压装的位置，再放入泵芯固定支架，双手按下启动开关，支架压紧模下压动作，等支架压装完成后，引射泵压装机构接着下压动作，把引射泵压紧到位。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款汽车燃油泵泵芯总成引射泵压装一体机。
