电机转子轴压装机

模型说明：

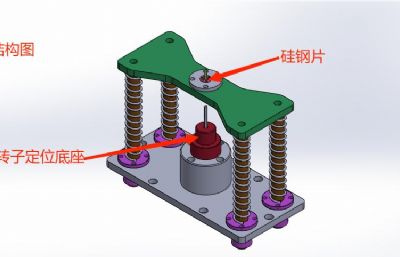

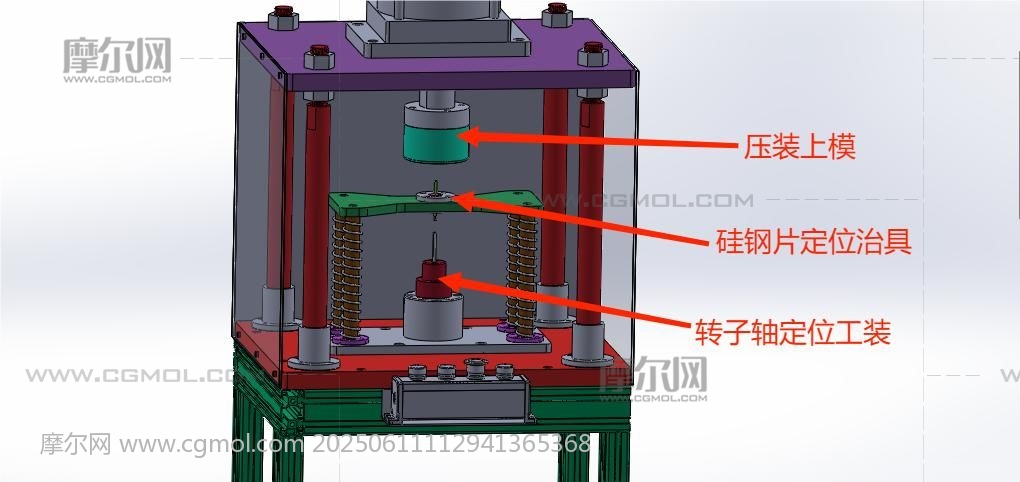

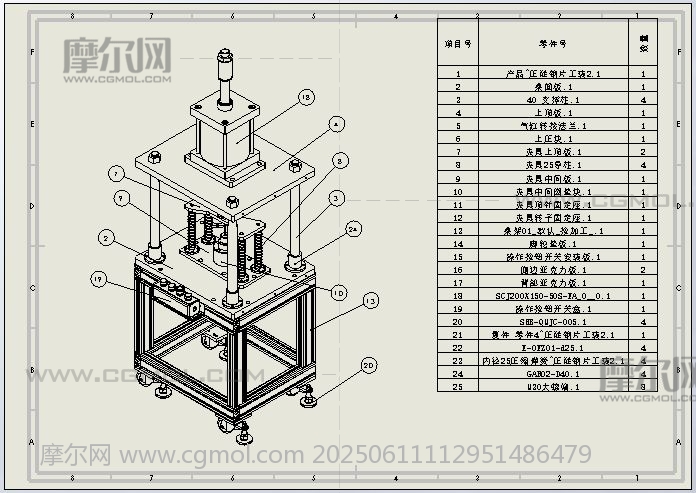

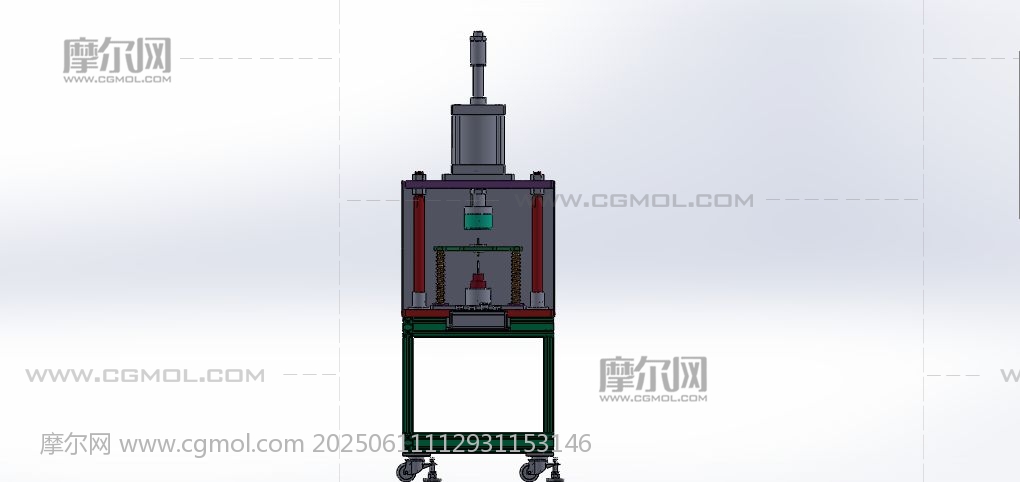

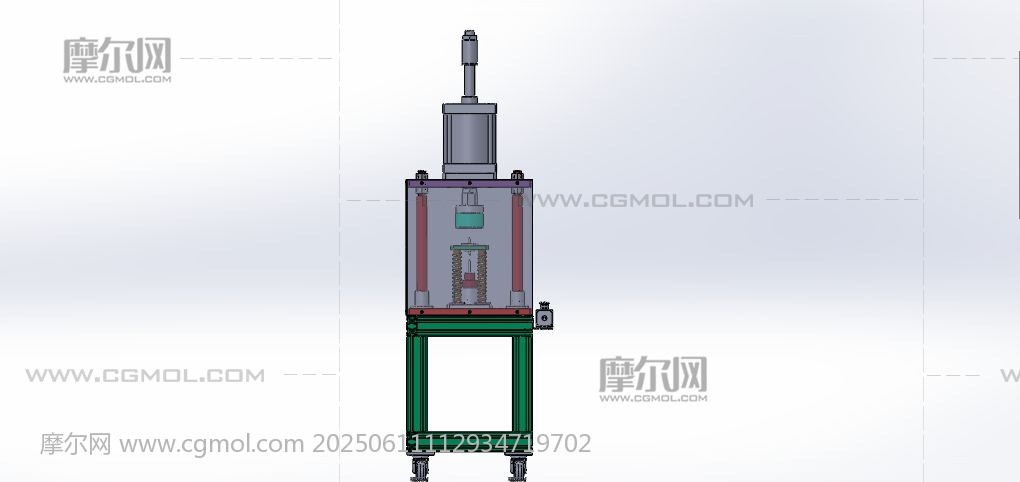

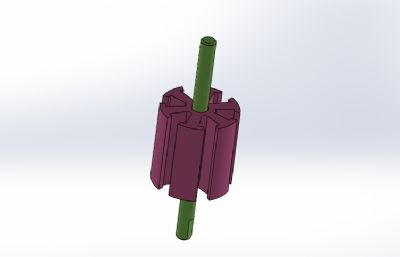

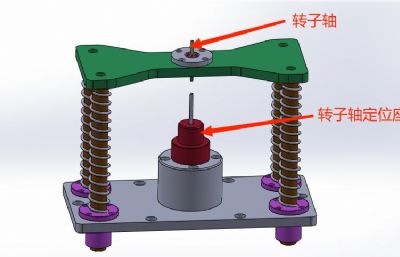

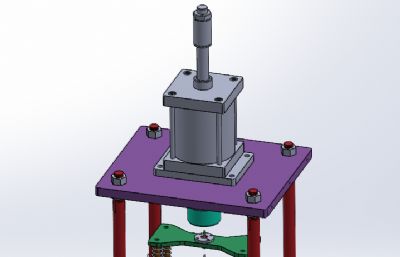

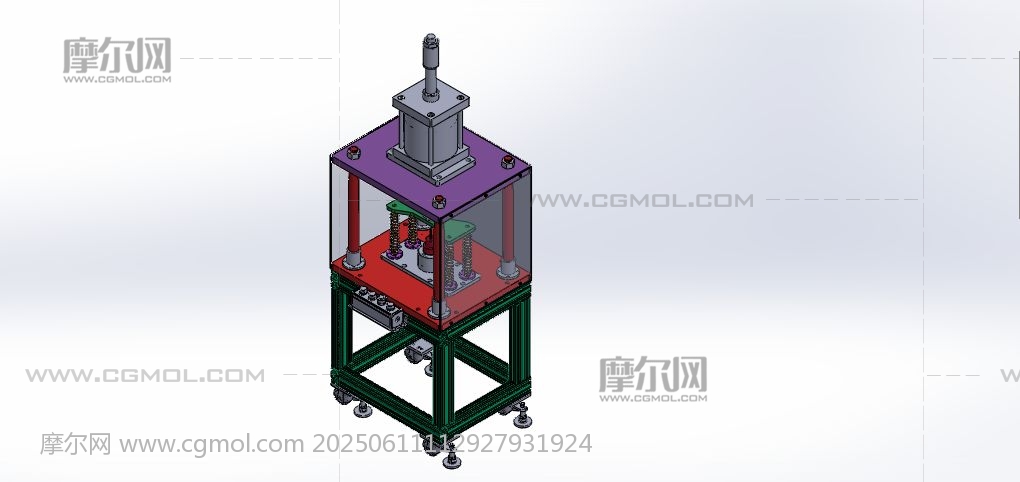

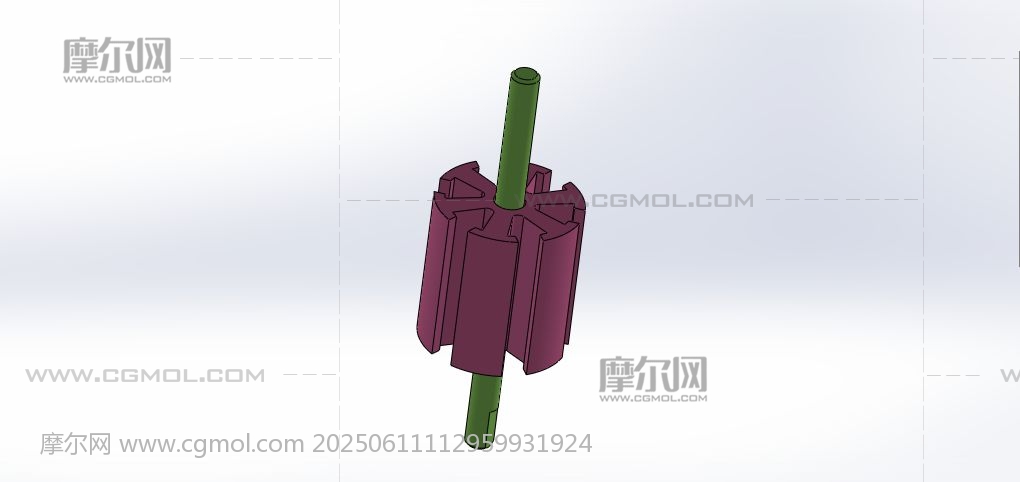

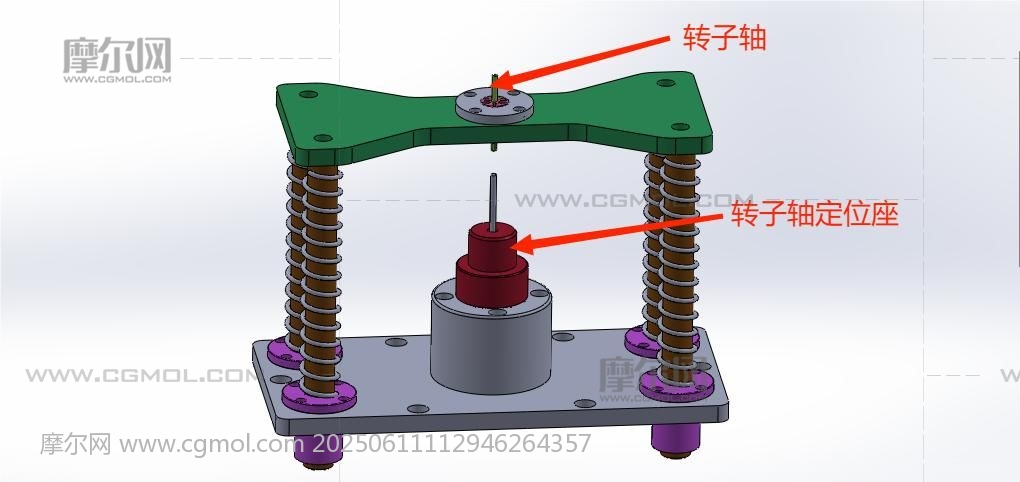

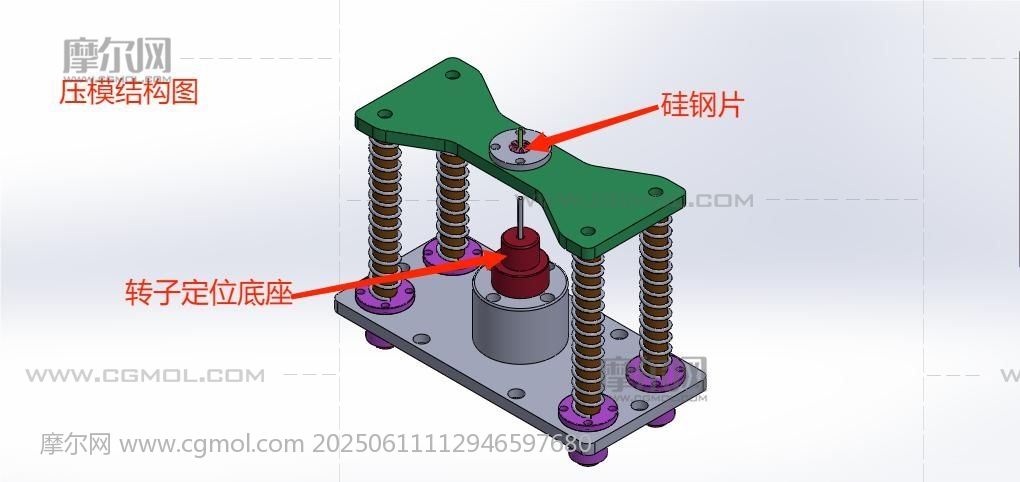

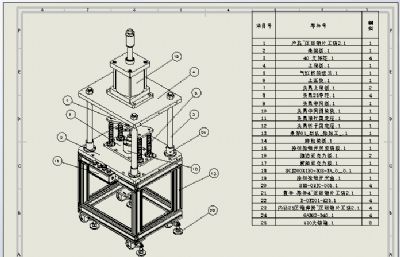

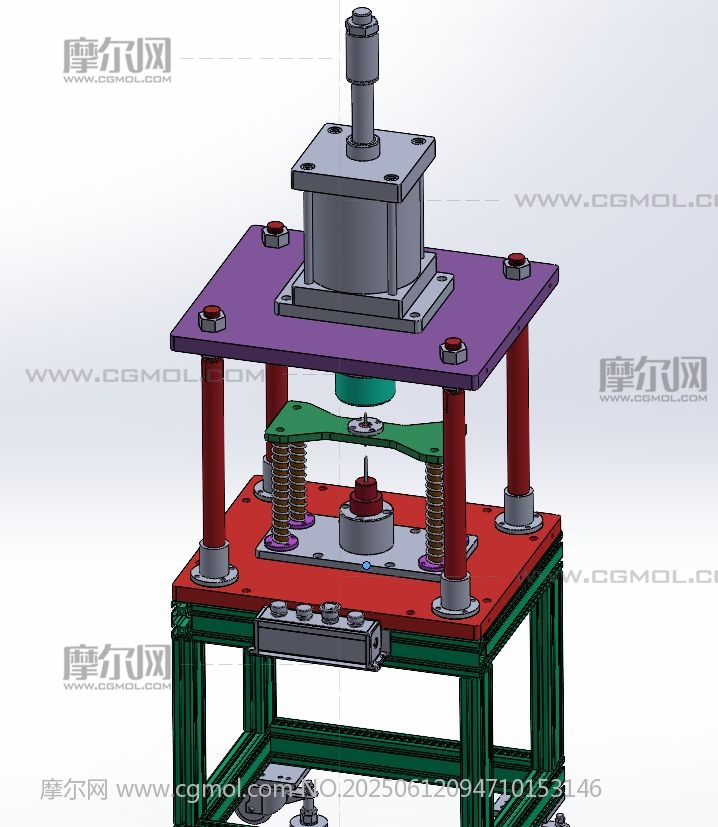

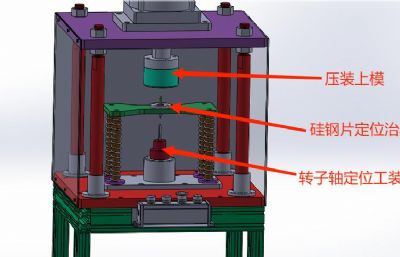

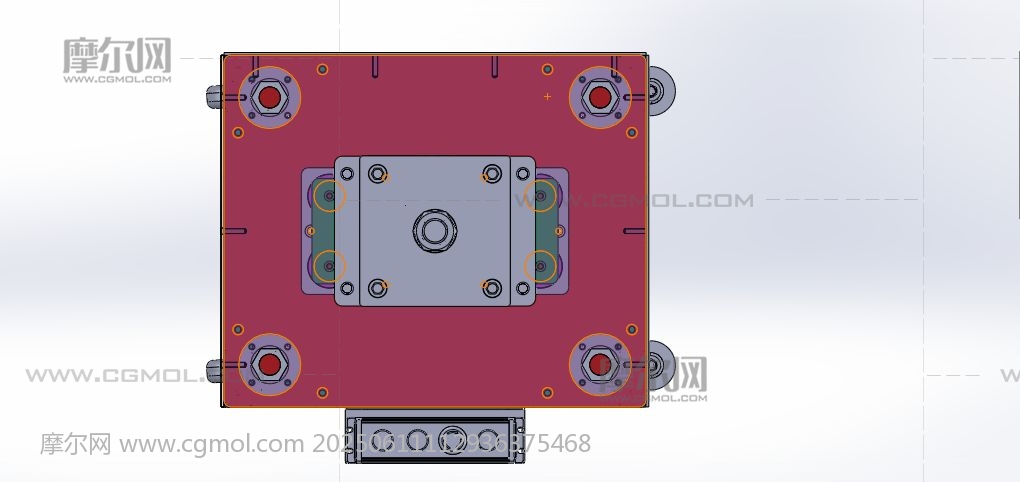

电机转子轴压装机 设计思路：转子轴和硅钢片是过盈配合，需要压装。采用气动压入方式，压入工装设计为一个整体，分为上下模，用导柱和弹簧连接上下模，要保证上下模的同心度公差尺寸，上模是固定硅钢片，下模是固定转子轴，压装尺寸由上下模高度尺寸确定，设备采用了气动压入，气缸缸径大小为200，行程150，调节行程50，设备安装光栅。 电机转子轴压装机结构介绍：设备底板、气缸固定板、立柱、气缸、硅钢片转子压模和电气配件组成。 程序控制系统：设备有1个气缸动作，使用气缸智能控制器可以实现设备的正常运作。 工作原理：人工把硅钢片放入到设备指定位置，再把转子轴放入到下模固定底座，确认放置无误后，双手按下启动开关，气缸压紧机构往下压，硅钢片压紧到位，自动复位，完成转子轴压装。 设备技术参数：转子轴压装后的同心度公差为0.02。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款电机转子轴压装机。
