模型说明:

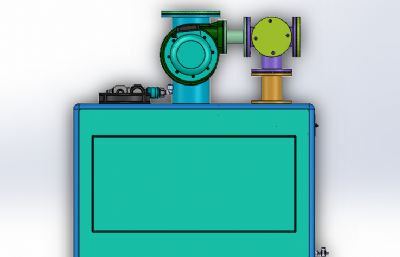

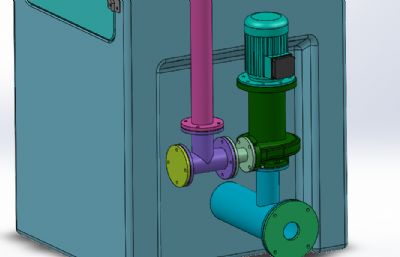

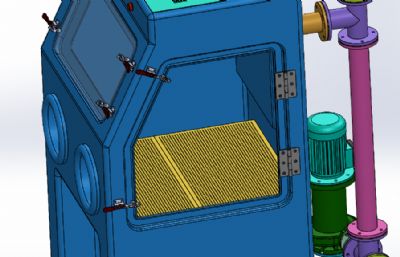

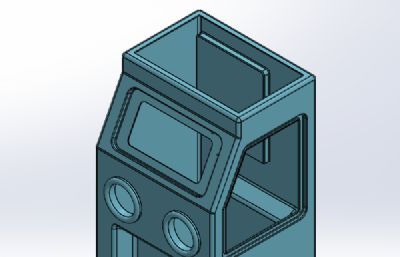

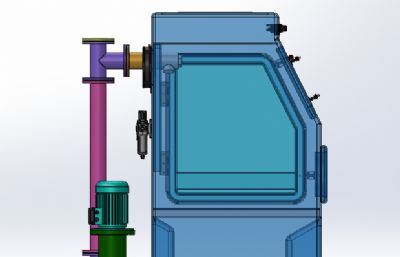

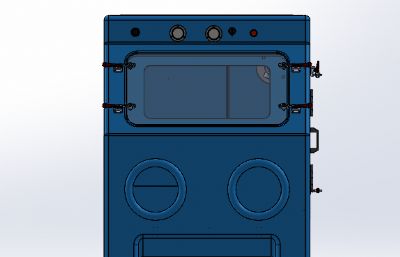

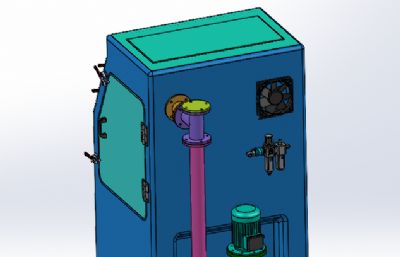

箱式手动喷砂机 设计思路:喷砂机主要用于工件表面处理,人工手持喷枪作业,把产品放在喷砂机里面,产品材质是铝件,喷砂材料用玻璃珠。采用高压气体喷砂,高压气体由空压机提供,经过设备油水分离器,调压阀,压力表,进入喷枪,喷枪另外一个管放在沙子储存区域,将沙子吸入喷枪里,人工操作喷枪可以对工件表面进行喷砂作业。喷砂机是由四部分组成:分别是沙子储存区域、喷砂作业区域、除尘净化系统和电气控制部分。 箱式手动喷砂机结构介绍:沙子储存区域、喷砂作业区域、除尘净化系统、电气控制部分、人工操作面板、喷砂枪和设备主体机身。 主要结构介绍: 1,沙子储存区域:是由设备机身和存沙漏斗箱组成; 2,喷砂作业区域:是由安全门、设备机身、手持喷砂枪、工件放置网架、观察窗口组成; 3,除尘净化系统:由吸尘离心风机、除尘过滤箱组成; 4,电气控制部分:由开关、调压阀、压力表和报警灯组成。 工作原理:人工把工件放入到喷砂机里面,把安全门关上,打开设备电源启动开关和气源开关,除尘风机开始工作。人工通过设备观察窗口观看工件的喷砂情况,手持喷砂枪,打开喷枪开关,沙子即可喷出,此时人工把喷枪对准工件即可完成喷砂作业,多余的沙子经过筛网进入沙子存储区域,实现循环使用。 图纸为solidworks 一款箱式手动喷砂机。
注意事项:
1.下载前请仔细查看右侧-文件的格式,版本以及详细的文件属性,按需下载; 2.下载的文件均为RAR或ZIP格式的压缩文件,下载后请先解压再使用; 3.使用非标注的软件打开文件可能会有不兼容的问题,建议使用作者标注的软件打开; 4.部分封面图仅做展示使用,不代表作品的最后成品效果; 5.此模型为三维数字模型,虚拟物品,非实体模型; 6.作品均由网站会员发布上传,摩尔网不拥有其著作权,摩尔网对其内容不承担任何责任。若有侵权,请联系我方下架删除,谢谢;
声明:该作品由【MOL33789N0TBV4】上传发布。摩尔网(cgmol.com)内网友所发表的所有内容及言论仅代表其本人,并不反映任何摩尔网(cgmol.com)之意见及观点。
您可能在找这些:
材质:
贴图:
绑定:
动画:
打印:
大小:16.37MB
