自动收卷转盘

模型说明：

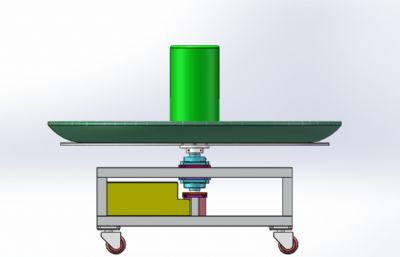

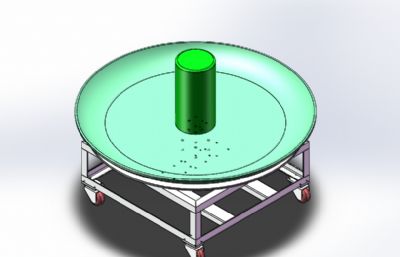

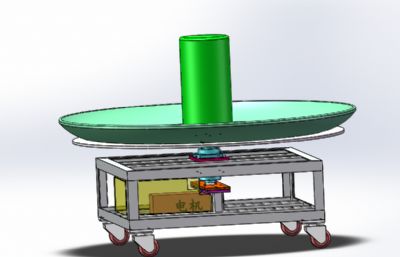

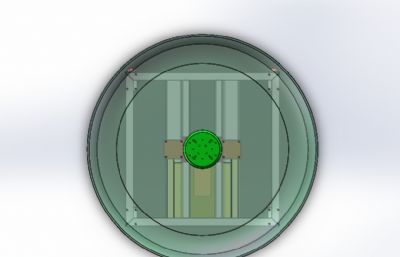

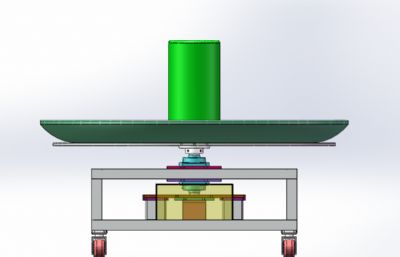

自动收卷转盘 设计思路：转盘式自动卷收机，由一个直径为1000mm的转盘和中间定位滚筒组成，开始收料时，条子的前端固定在中间定位滚筒上，转盘为顺时针旋转，随着转盘的不断转动，条子也随之被一层一层的缠绕堆叠起来，最大堆叠高度为400mm。 自动收卷转盘结构介绍：设备防护罩、转盘底板、中间定位滚筒、减速电机、动力传动机构和电气配件构成，各组件结构具体构造如下： 1，转盘底板：由圆形底板组成； 2，中间定位滚筒：由圆筒组成； 3，减速电机：由减速机和电机组成； 4，动力传动机构：由链轮和链条组成。 程序控制系统：设备有1个交流减速电机，使用调速器器可以实现设备的正常运作。 工作原理：人工把条子端头固定在中间定位滚筒上，启动转盘开始工作，转盘不断旋转，条子会被旋转缠绕出一圈圈的状态，转盘继续旋转，条子被堆叠出一层一层的高度，直到长度尺寸达到设定的数据后停止工作。 图纸为solidworks 2018版本设计，一款自动收卷转盘。
