牵引机设备

模型说明：

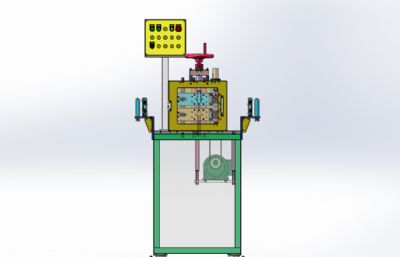

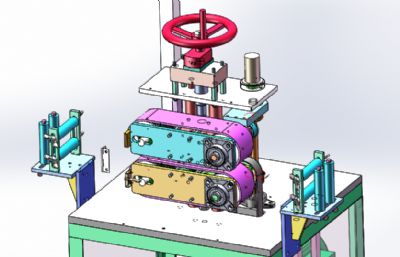

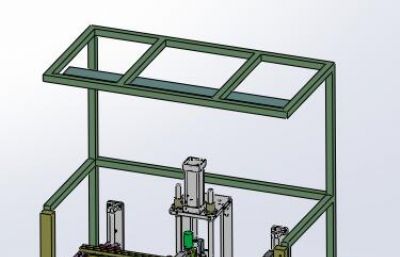

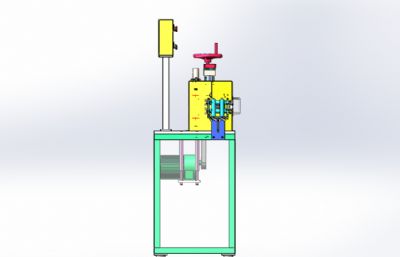

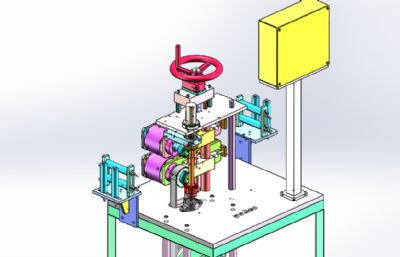

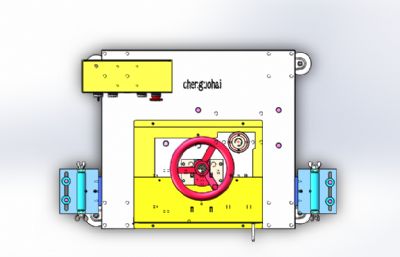

牵引机设备 设计思路：用于汽车密封条生产车间的一款牵引机设备，牵引机由上下两层皮带组成，产品夹在两层皮带之间，通过皮带轮驱动皮带运转，带动产品直线运动。其中上层皮带可以调节高度，牵引机入料和出料口安装有导向滚轮，安装伺服电机，通过同步带和齿轮传动驱动上下两层皮带运动。 牵引机设备结构介绍：设备防护罩、上下两层皮带轮结构、同步带齿轮传动机构、导向滚轮、丝杆传动调节机构和电气配件构成，各组件结构具体构造如下： 1，上下两层皮带轮结构：由多楔带轮、多楔带和托辊组成； 2，同步带齿轮传动机构：由伺服电机、同步带、同步带轮和齿轮组成； 3，导向滚轮：由滚筒和滚筒支架组成； 4，丝杆传动调节机构：由丝杆螺母和手轮组成。 程序控制系统：设备有1个伺服电机，使用PLC控制器可以实现设备的正常运作。 工作原理：上下两层皮带同时运转，产品夹在两层皮带中间，可以实现牵引产品直线运动，上下两层皮带由同一个伺服电机驱动，经过齿轮传动，带动皮带运转。 图纸为solidworks 2018版本设计，一款牵引机设备。
