自动定长切割机

模型说明：

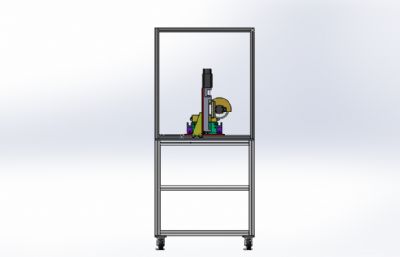

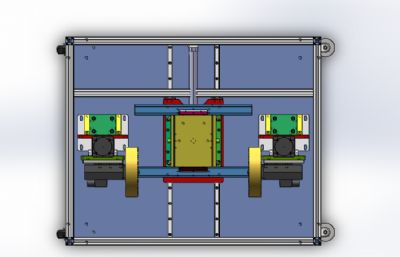

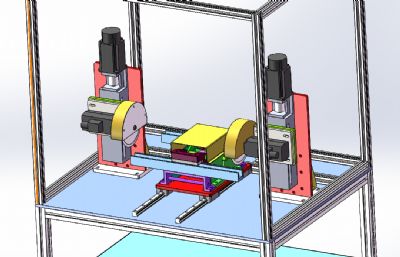

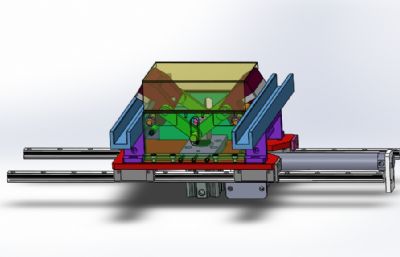

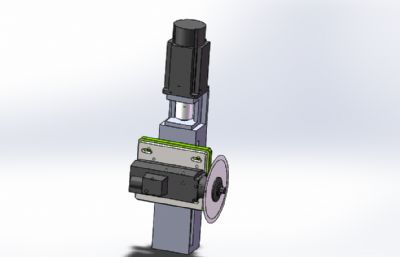

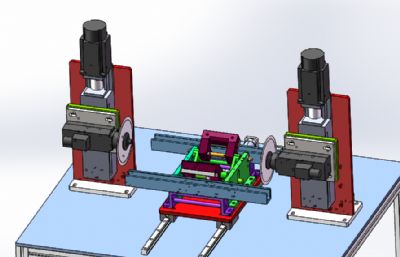

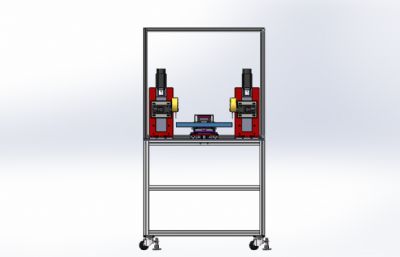

自动定长切割机 设计思路：两端同时切割，中间部分为所需要的长度尺寸，切割的长度尺寸根据产品图纸尺寸来确定，两端面需要切平整，产品材质为硬塑料材质，需要用锯片切割。切割锯片布置在左右两端，中间为产品固定夹具，采用高速锯片电机，伺服升降机构控制锯片裁断动作。 自动定长切割机结构介绍：设备防护罩、伺服升降机构、高速锯片切割机构、产品定位夹具和电气配件构成，各组件结构具体构造如下： 1，伺服升降机构：由滚珠丝杆运动模组组成； 2，高速锯片切割机构：由高速电机和锯片组成； 3，产品定位夹具：由产品放置槽和气动夹具机构组成。 程序控制系统：设备有1个气缸动作，伺服电机2个，使用PLC控制器可以实现设备的正常运作。 工作原理：人工把产品安装在固定夹具上，前后各安装一条，确认产品安装无误后，双手按下启动开关，自动夹紧产品，锯切机构开始工作，先切断第一条后，切换到第二条产品，继续切割，一次工作循环完成两条产品的切割。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款自动定长切割机。
