自动感应压铆钉机

模型说明：

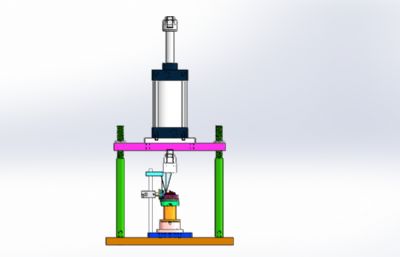

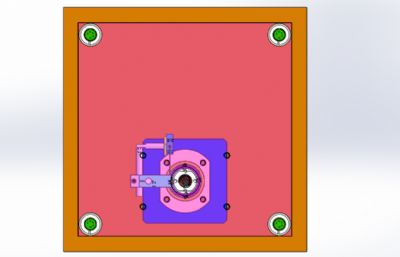

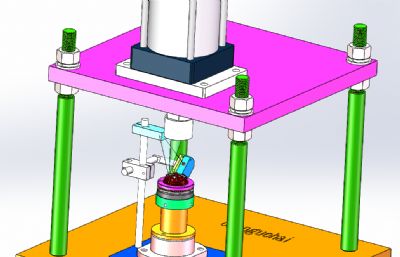

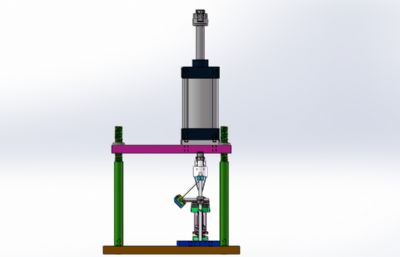

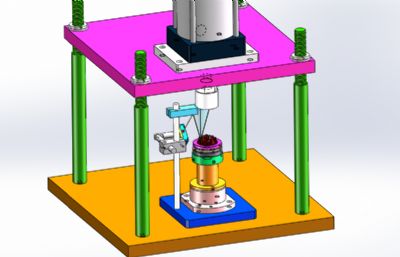

自动感应压铆钉机 设计思路：安装光电感应器和补光LED灯，自动识别和检测产品的小孔，判断是否有加工小孔之后，需要自动压装铆钉，产品小孔下方安装LED等，LED光源透过小孔，在上方的金属块形成圆形光斑，此时感应器检测到上方的金属块，判断是否有小孔，随后启动压装动作。 自动感应压铆钉机结构介绍：设备防护罩、气动压力机构、产品定位底座、LED光源、光电感应器和电气配件构成，各组件结构具体构造如下： 1，气动压力机构：由底板、立柱、气缸和压装模具组成； 2，产品定位底座：由产品固定座组成. 程序控制系统：设备有1个气缸动作，使用智能控制器可以实现设备的正常运作。 工作原理：人工把铆钉放置在固定底座上，然后再放入产品，对准产品的位置后，LED光源透过小孔后，此时光电感应器给出信号判断有小孔，可以压装产品；如果没有信号，则判断无小孔，停止压装产品。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款自动感应压铆钉机。
