气动压铆钉机

模型说明：

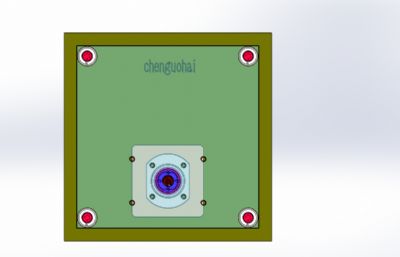

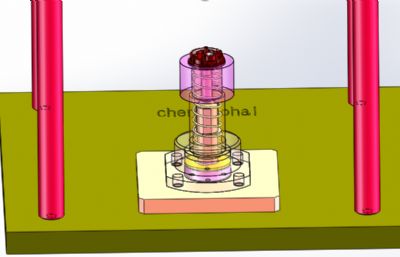

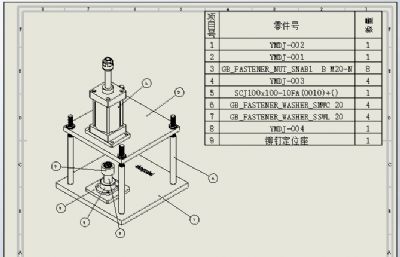

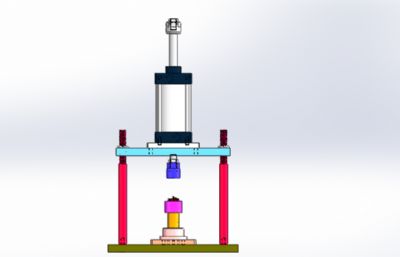

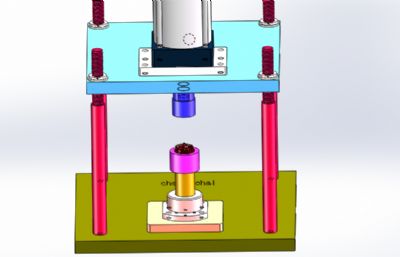

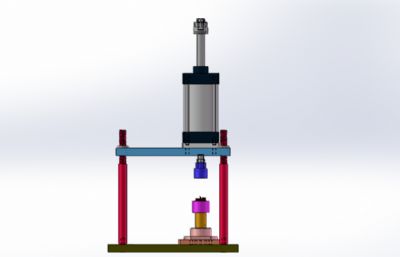

气动压铆钉机 设计思路：铆钉人工放置在定位底座上，然后继续放上油盘，按照指示方向定好方向位置，压装上模根据产品的结构形状制作出合适的压模，压模安装在气缸上，采用气动压紧。 气动压铆钉机结构介绍：设备防护罩、气缸压紧机构、铆钉定位底座、油盘定位底座和电气配件构成，各组件结构具体构造如下： 1，气缸压紧机构：由底板、气缸安装板、气缸和立柱组成； 2，铆钉、油盘定位底座：由铆钉定位轴和油盘固定座组成。 程序控制系统：设备有1个气缸动作，使用智能控制器可以实现设备的正常运作。 工作原理：人工放入铆钉，再放入油盘，确认好方向无误后，按下双手启动开关，压模开始下压，完成铆钉压装工序。 图纸为solidworks 2018版本设计，一款气动压铆钉机。
