模型说明:

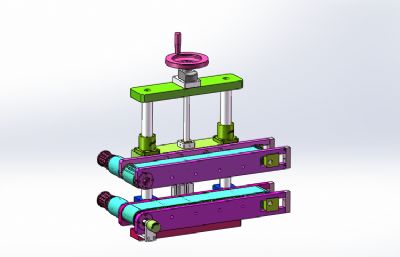

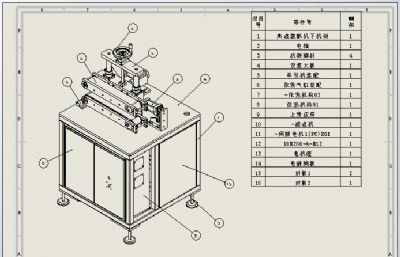

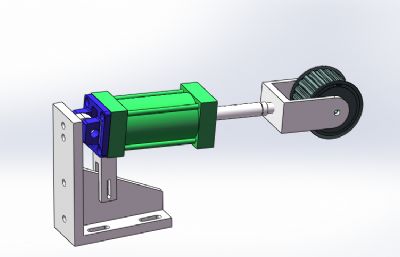

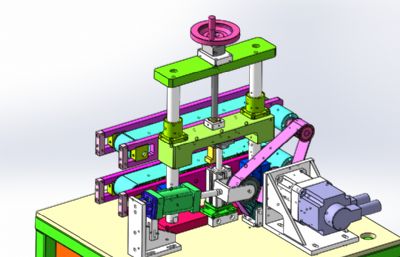

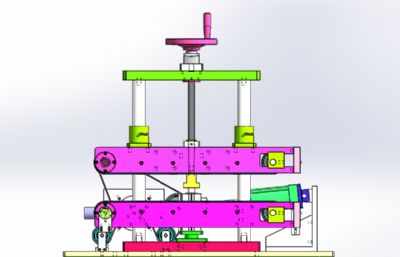

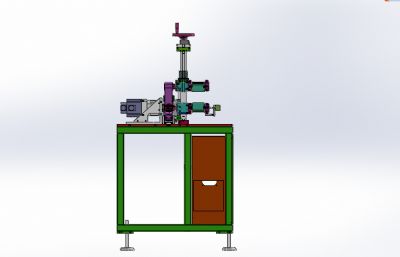

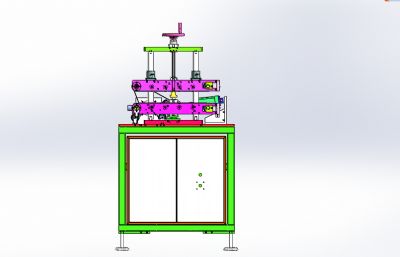

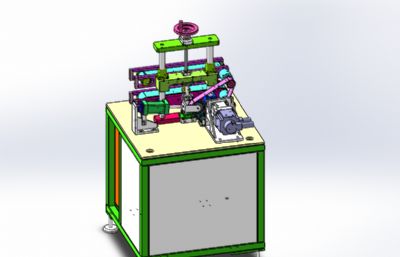

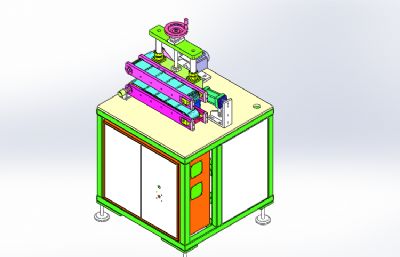

生产线牵引机设备 设计思路:上下两层皮带传动机构,皮带运转时带动产品往前输送,牵引机两层皮带开合距离可以调整,开合动作是自动开关,安装气缸实现,上下两层皮带中间安装有托辊,保证皮带平稳运行,牵引机动力部分是通过伺服电机、同步带轮、同步带和自动张紧机构实现动力传动。 生产线牵引机设备结构介绍:设备防护罩、上下两层皮带传动机构、调节丝杆机构、同步带传动机构、自动张紧机构和电气配件构成,各组件结构具体构造如下: 1,上下两层皮带传动机构:由多楔带、托辊和多楔带轮组成; 2,调节丝杆机构:由丝杆和手轮组成; 3,同步带传动机构:由伺服电机、同步带和同步带轮组成; 4,自动张紧机构:由气缸和同步带轮组成。 程序控制系统:设备有2个气缸动作,1个伺服电机,使用PLC控制器可以实现设备的正常运作。 工作原理:把产品放在上下两层皮带之间,操作手轮可以调节好两层皮带的距离,工作时上层皮带在气缸作用下往下压紧,上下皮带同时运转,把产品往前输送。 图纸为solidworks 2018版本设计,装配图完整,零件齐全。一款生产线牵引机设备。
