旋转工位自动锁螺丝设备

模型说明：

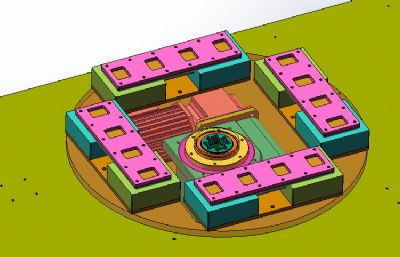

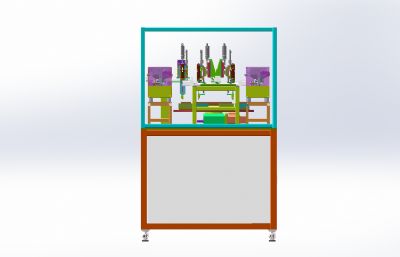

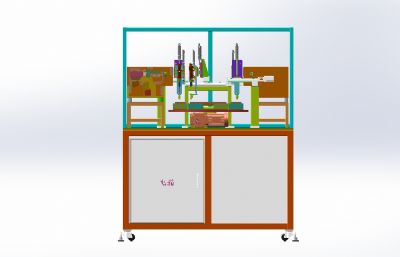

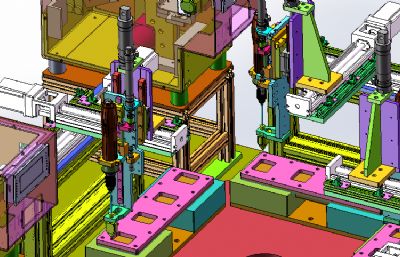

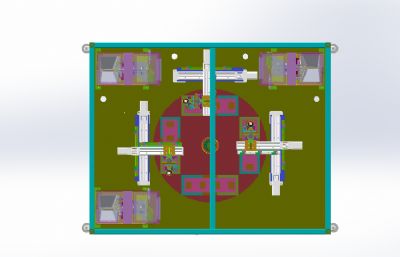

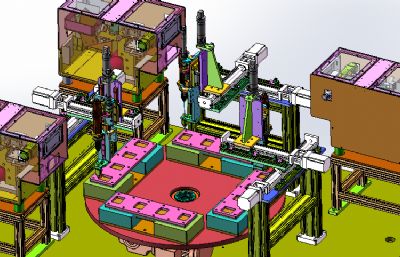

旋转工位自动锁螺丝设备 设计思路：自动打螺丝，产品螺丝锁紧分为三次自动锁紧，旋转分度盘四工位，其中一个工位是上料工位，其余三个工位均为自动打螺丝工位，自动打螺丝模组为吹气式，自动供螺丝，安装智能电批，可以自动识别是否滑牙。 旋转工位自动锁螺丝设备结构介绍：设备防护罩、自动打螺丝电批模组、自动供螺丝机、四工位分度盘和电气配件构成，各组件结构具体构造如下： 1，自动打螺丝电批模组：由X Y轴步进丝杆滑台模组、智能电批模组和气缸升降运动模组组成； 2，自动供螺丝机：由供螺丝机、吹气管和螺丝夹嘴组成； 3，四工位分度盘：由凸轮分割器和减速电机组成。 程序控制系统：设备有3个气缸动作，6个步进电机和1个普通交流电机，使用PLC控制器可以实现设备的正常运作。 工作原理：人工在第一工位放入产品，双手启动设备，四工位转盘分割器旋转至下一个工位，感应产品到位后，第二工位开始供螺丝到智能电批夹嘴，等待设定时间过后，X Y轴滑台模组开始运动，同时智能电批开始工作；当第二工位完成螺丝锁紧后，接着进入第三工位和第四工位。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款旋转工位自动锁螺丝设备。
