四工位电机定子绕线槽加工打点设备

模型说明：

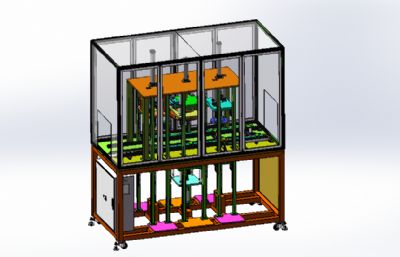

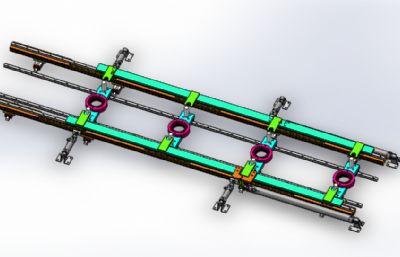

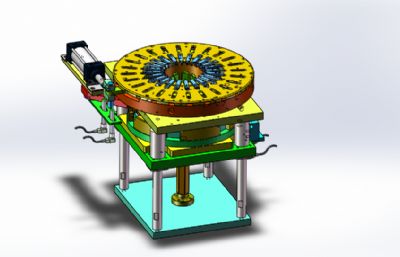

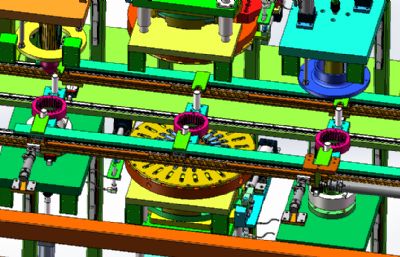

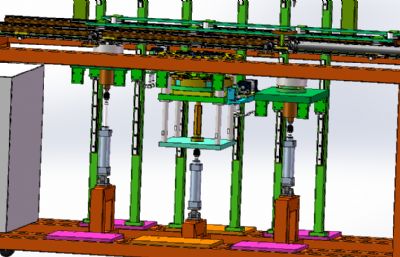

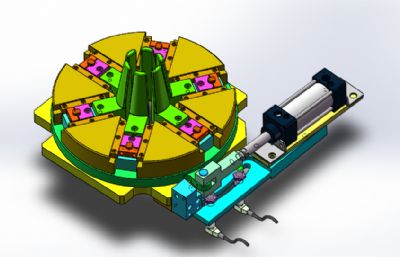

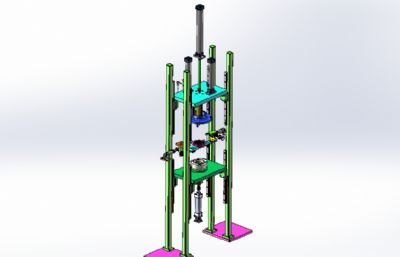

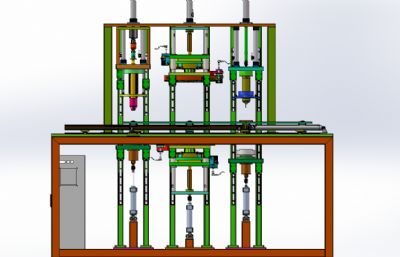

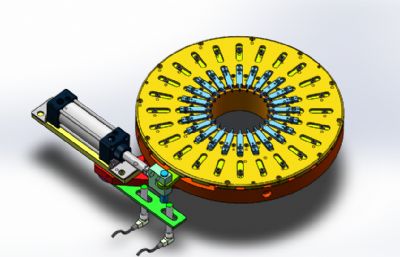

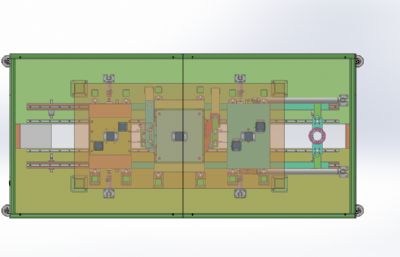

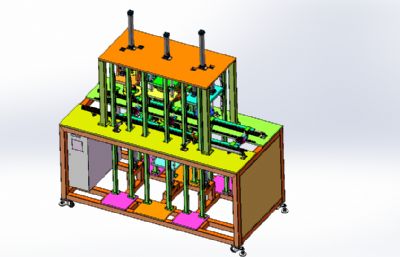

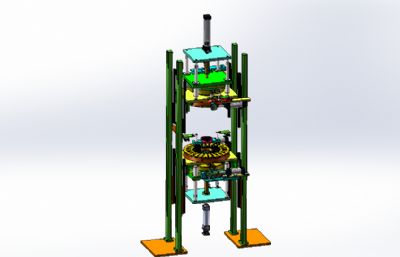

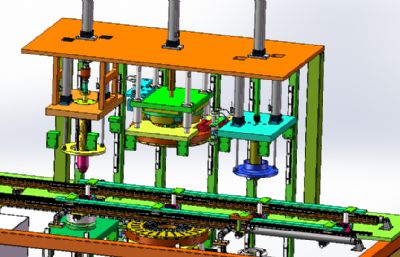

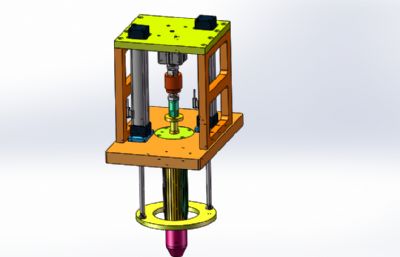

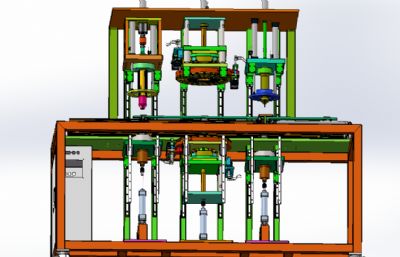

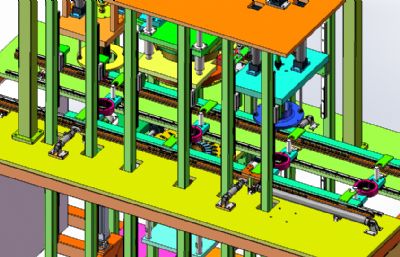

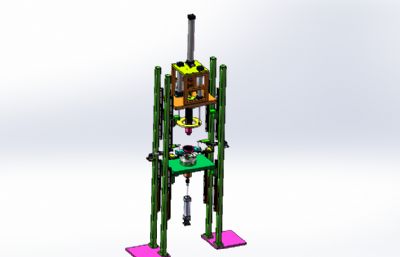

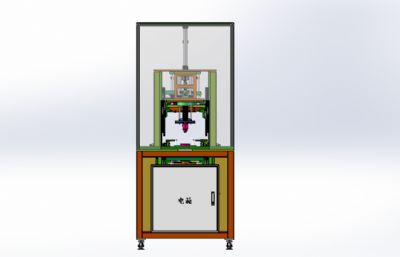

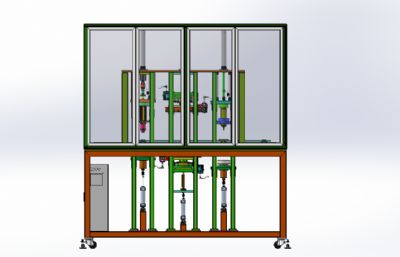

四工位电机定子绕线槽加工打点设备 设计思路：定子绕线槽的加工设备，需要加工定子绕线槽口和打点，设备一共是有四个工位，四个工位之间物料传送是使用自动流水线模式，安装定子夹具精准定位。第一工位是人工上料工位，自动感应物料；第二工位是冲切两边的短槽口；第三工位是定位外边缘自动打点；第四工位是冲切另外两边的长槽口。 四工位电机定子绕线槽加工打点设备结构介绍：设备防护罩、自动流水线机构、冲切槽口上下模机构、自动打点上下模机构和电气配件构成，各组件结构具体构造如下： 1，自动流水线机构：由导轨滑块、定子定位工装、气缸直线运动模组和气缸升降运动模组组成； 2，冲切槽口上下模机构：由切槽上模、切槽下模和气动升降机构组成； 3，自动打点上下模机构：由打点刀片、凸轮转盘和气缸组成。 程序控制系统：设备有21个气缸动作，使用PLC控制器可以实现设备的正常运作。 工作原理：人工在第一工位放入定子产品，双手启动设备，自动流水线把定子运送到第二工位，定子到位后，夹紧定子，开始冲切短槽口，工序完成后，运送到第三工位，夹紧定位，开始打点，工序完成后，运送到第四工位，开始冲切长槽口，最后完成定子加工工序。 图纸为solidworks 2018版本设计，一款四工位电机定子绕线槽加工打点设备。
