模型说明:

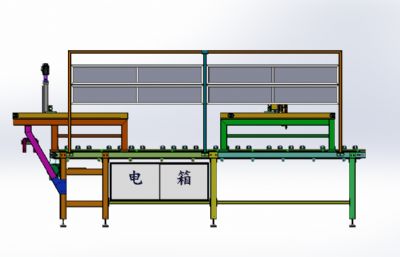

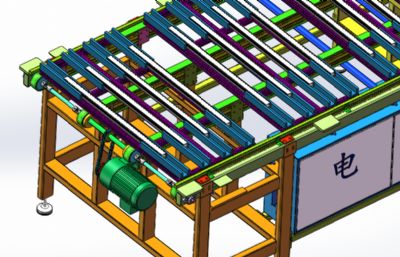

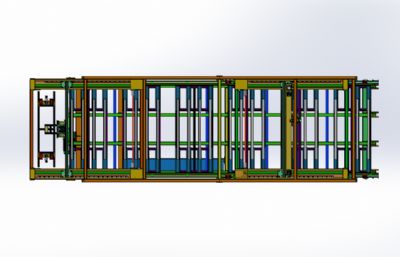

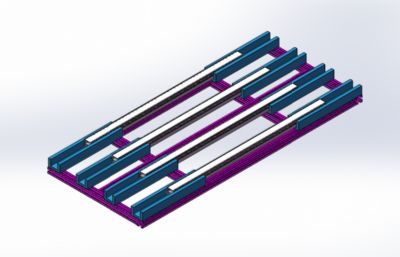

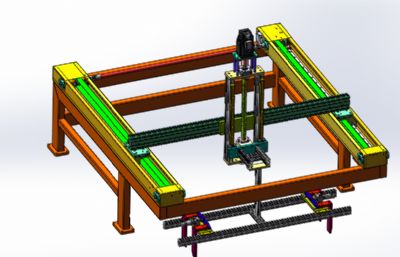

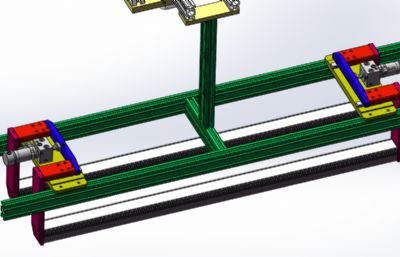

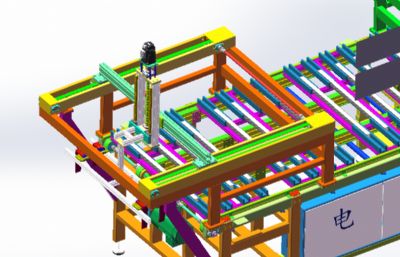

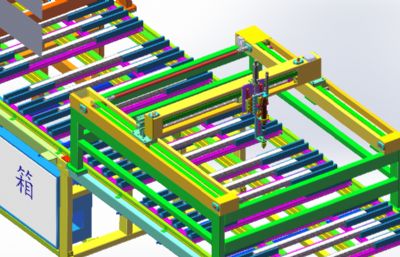

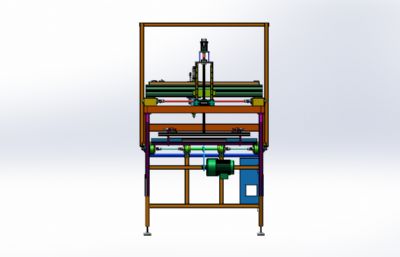

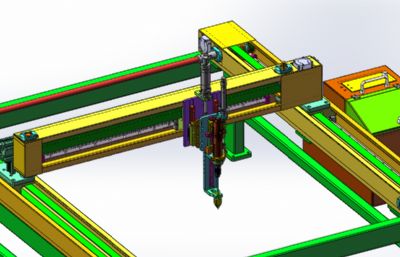

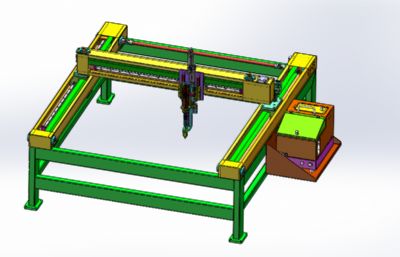

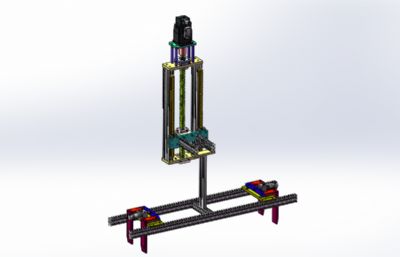

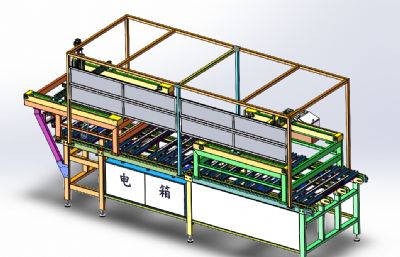

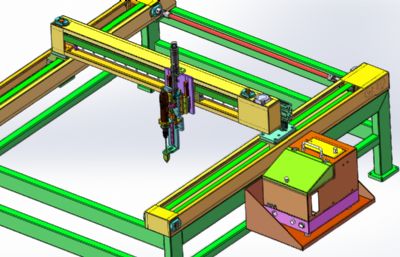

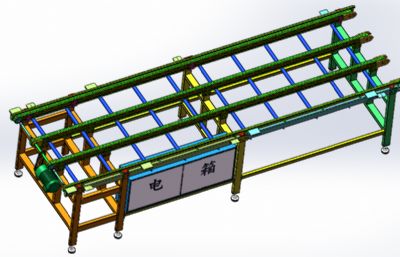

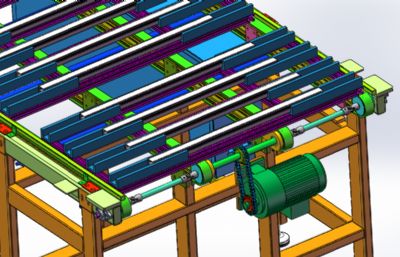

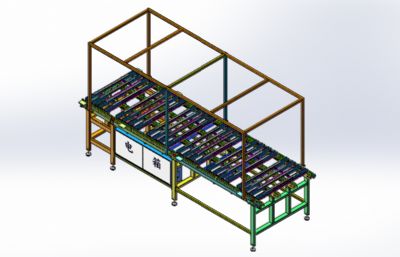

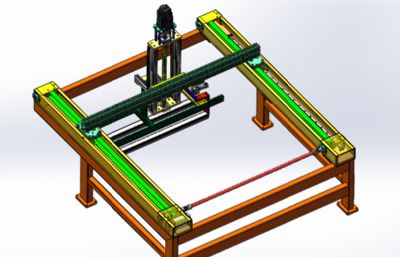

条形灯组装打螺丝收料打包一体设备 设计思路:设备采用了流水线的方式,实现在输送线上完成条形灯螺丝锁紧和自动收料打包,设备一共有两部组成,自动打螺丝和自动收料,两部分都是由X Y Z轴三个方向运动模组组成,安装智能电批实现自动打螺丝,收料部分是夹取机构。上料由人工放在治具板上,治具板在输送带上直线输送,到达指定位置后由阻挡机构定位,开始安装设定的路径打螺丝锁紧产品,然后输送到收料区域自动夹取收料。 条形灯组装打螺丝收料打包一体设备结构介绍:设备防护罩、智能电批、自动供螺丝机、输送带、产品固定治具板、X Y Z运动模组、收料夹具机构和电气配件构成,各组件结构具体构造如下: 1,智能电批:由电批模组组成; 2,自动供螺丝机:由供螺丝机、吹气管和螺丝夹嘴组成; 3,输送带:由皮带、机架和电机传动机构组成; 4,产品固定治具板:由固定底座和产品固定槽组成; 5,X Y Z运动模组:由固定支架、滑台模组组成; 6,收料夹具机构:由气缸夹紧机构组成。 程序控制系统:设备有6个气缸动作,1个智能扭力电批,4个伺服电机,1个普通交流电机,使用PLC控制器可以实现设备的正常运作。 工作原理:人工在设备前段放入产品,每一个治具板放4个产品,按照正确的方向排列好,输送带把产品运送到位置后,开始自动锁紧螺丝工作,运动模组和智能电批同时工作,完成锁紧螺丝工序后,继续输送到收料区域自动收料。 图纸为solidworks 2020版本设计,装配图完整,零件齐全。一款条形灯组装打螺丝收料打包一体设备。
