流水线螺栓拧紧设备

模型说明：

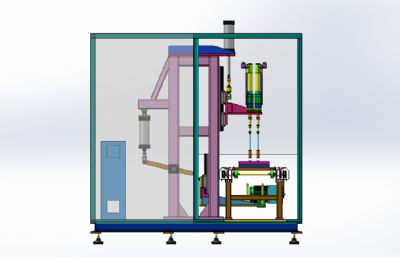

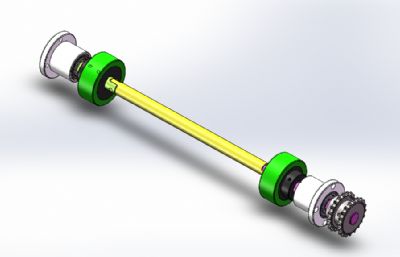

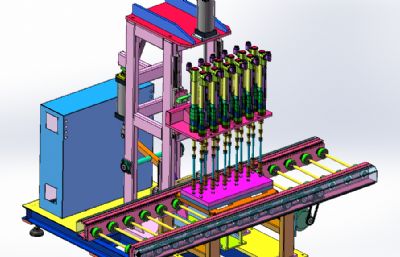

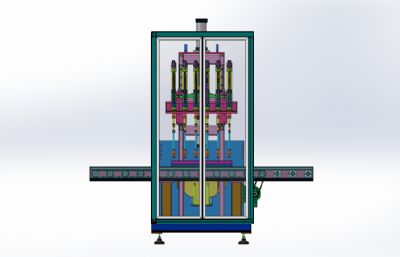

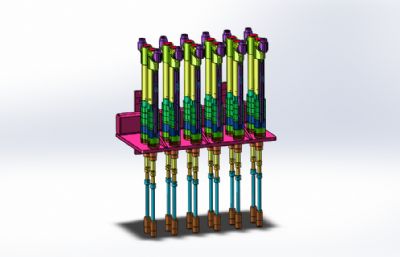

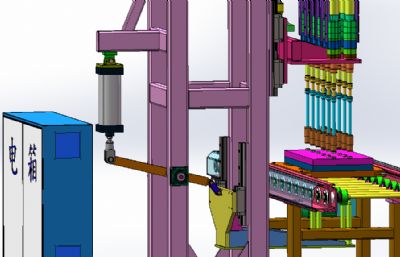

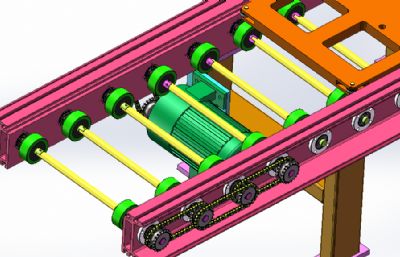

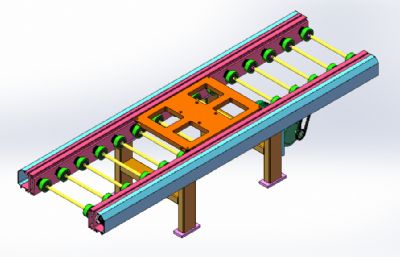

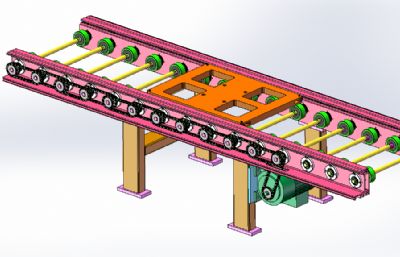

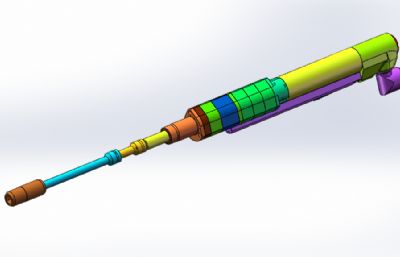

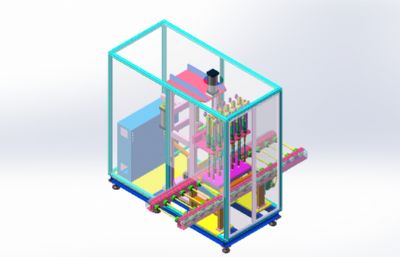

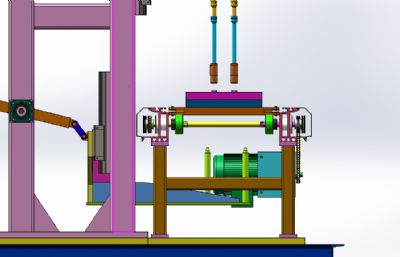

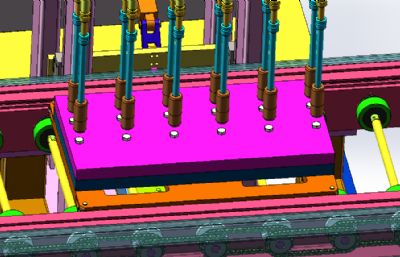

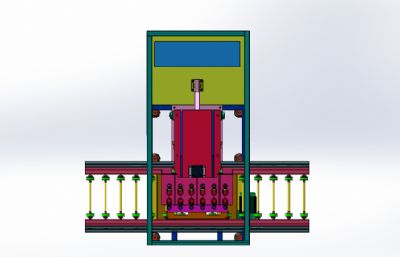

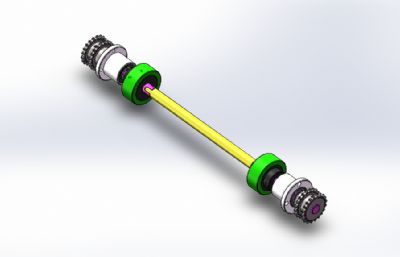

流水线螺栓拧紧设备 设计思路：需要再流水线上完成自动锁螺丝工序，产品在输送线上运行时，到达指定的位置后，由阻挡机构把产品精准定位，输送线下方安装自动升降机构，把产品抬升一定高度后，上方安装12个智能扭力电批模组，同时工作锁紧对应的螺栓。 流水线螺栓拧紧设备结构介绍：设备防护罩、滚筒输送线、升降运动模组、产品定位阻挡机构、智能扭力电批模组和电气配件构成，各组件结构具体构造如下： 1，滚筒输送线：由动力滚筒、链轮和链条传动机构组成； 2，升降运动模组：由气缸、导轨滑块组成； 3，产品定位阻挡机构：由气缸和阻挡块组成； 4，智能扭力电批模组：由电批、减速器、连接轴和螺丝套筒组成。 程序控制系统：设备有2个气缸动作，6个智能扭力电批模组，1个普通交流减速电机，使用PLC控制器可以实现设备的正常运作。 工作原理：人工把产品放到滚筒输送机上，产品到位后自动停止，把产品抬升，接着电批模组下行，智能电批模组同时工作，完成螺丝锁紧工序。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款流水线螺栓拧紧设备。
