通用波纹管压装机 气动压油管机

模型说明：

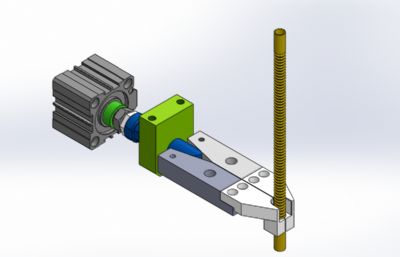

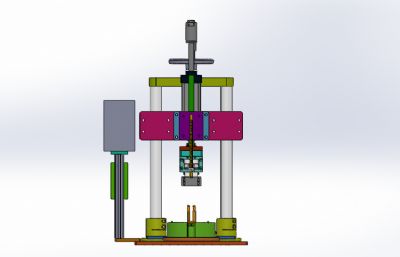

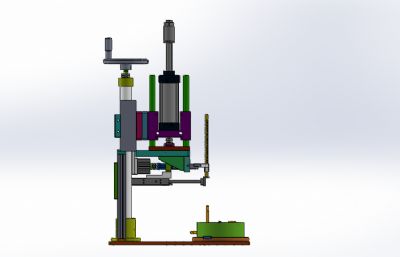

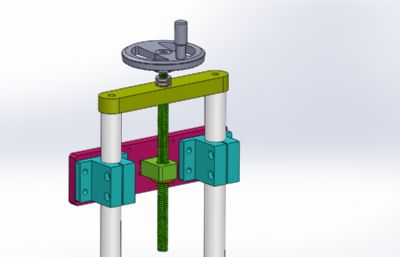

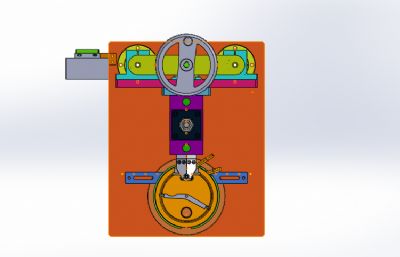

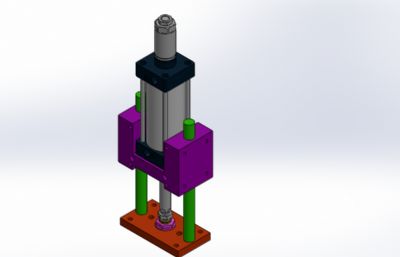

通用波纹管压装机 设计思路：自动压装波纹管，产品固定在底座上，波纹管有工装夹具夹紧，按下启动开关，即可开始工作。波纹管夹可以根据产品的大小更换，安装气缸夹紧，波纹管下端安装定位板，波纹管下压采用气缸动作，工装底板安装产品固定底座，可以更换使用。 通用波纹管压装机结构介绍：设备防护罩、工装底板立柱、丝杆升降调节机构、气动升降机构、气动夹具组件、产品工装底座和电气配件构成，各组件结构具体构造如下： 1，工装底板立柱：由立柱和底座组成； 2，丝杆升降调节机构：由丝杆螺母和手轮组成； 3，气动升降机构：由气缸和导柱组成； 4，气动夹具组件：由气缸和波纹管夹具组成。 程序控制系统：设备有3个气缸，使用智能控制器可以实现设备的正常运作。 工作原理：人工把放置在设备的底座工装上，压装波纹管接头对准波纹管夹具，把波纹管放在波纹管夹具中，手按下启动开关，此时夹紧波纹管，下端定位板复位，气缸下压，完成波纹管压装工序。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款通用波纹管压装机。
