滤清器单向阀弹片接线柱压装机

模型说明：

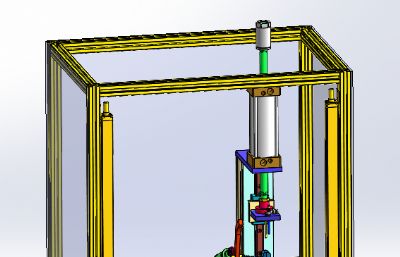

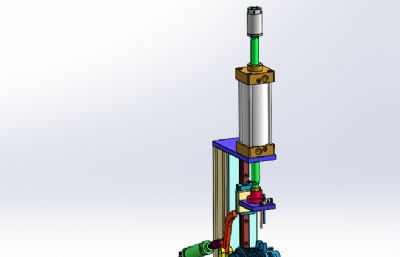

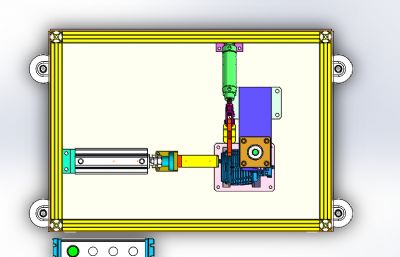

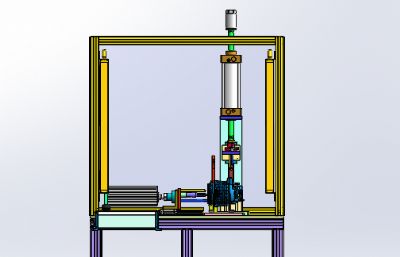

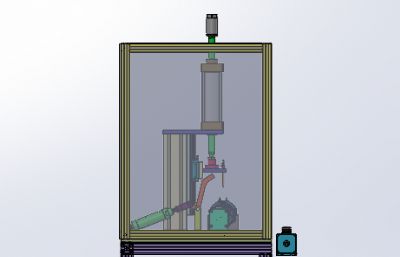

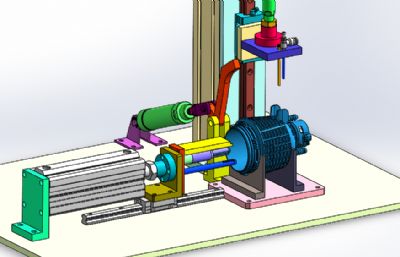

滤清器单向阀球阀弹片接线柱压装机 设计思路：做成通用性较好的压管设备，设备可以压多种规格的波纹管或者不同的产品，波纹管夹具可以快速更换，产品固定底座也可以快速更换，满足不同的产品需要，设备高度可以在一定范围内自由调节。设备采用全自动压装的方式，人工只需要负责上下料，将产品放在固定的底座上，按下启动开关，即可自动完成波纹管的压装。 滤清器单向阀球阀弹片接线柱压装机结构介绍：压装机的主体机架、产品定位夹具、产品固定底座、气动压装模组、波纹管自动夹紧机构和电气控制系统组成，各组件结构具体构造如下： 1，压装机的主体机架：由底板、导柱和导向机构总成组成； 2，气动压装模组：由气缸和导向机构组成； 3，纹管自动夹紧机构：由气缸和定制的波纹管夹具组成。 程序控制系统：设备有2个气缸动作，使用智能控制器可以实现设备的正常运作。 工作原理：安装好对应产品的固定底座后，换上合适的波纹管夹具，人工把产品固定在底座上，夹具上放好波纹管，手动按下启动开关，自动夹紧波纹管后，接着设备自动往下压，此时波纹管被压入到产品的接口处，完成波纹管的压装。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款滤清器单向阀球阀弹片接线柱压装机。
