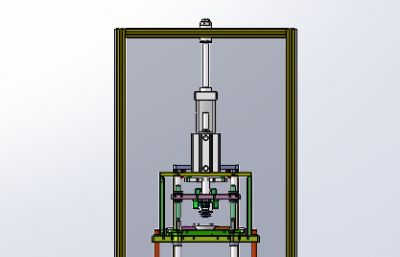

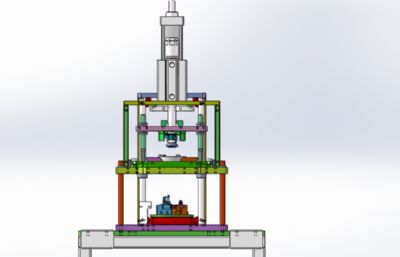

汽车燃油泵法兰插头压力传感器翻倒阀压装机

模型说明：

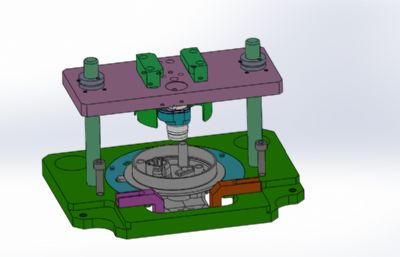

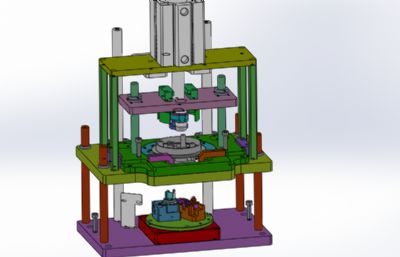

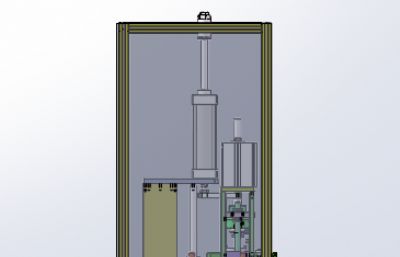

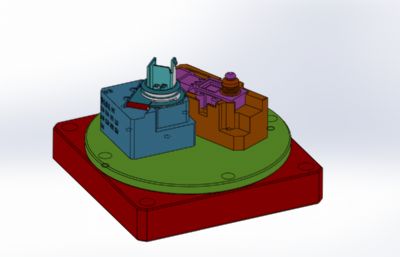

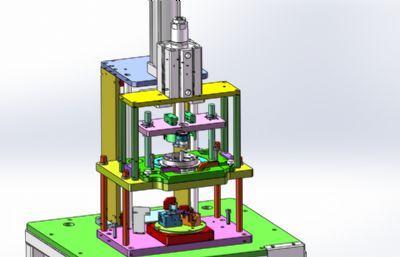

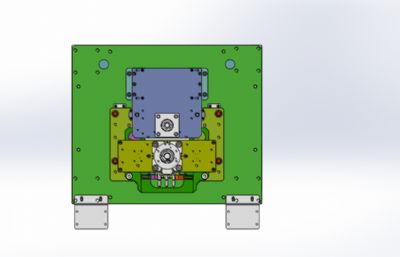

汽车燃油泵法兰插头压力传感器翻倒阀压装机 设计思路：压装接线插头、传感器和翻倒阀，一台设备完成三个配件压装，压装到油泵法兰上，由于法兰的形状类型较多，需要做成可以更换产品的定位治具，从上往下压装，法兰放置在中间，翻到阀固定在上面，接线插头和压力传感器放在法兰下面，固定治具安装磁铁定位，根据产品不同可以随时调整。 汽车燃油泵法兰插头压力传感器翻倒阀压装机结构介绍：设备防护罩、翻到阀压装模、法兰固定模、接线插头传感器固定模和电气配件构成，各组件结构具体构造如下： 1，翻到阀压装模：由气缸、导柱和翻到阀安装座组成； 2，法兰固定模：由底板和定位板组成； 3，接线插头传感器固定模：有接线插头底座和传感器固定底座组成。 程序控制系统：设备有2个气缸动作，使用智能控制器可以实现设备的正常运作。 工作原理：根据产品的种类安装好对应的工装底座，人工按照顺序先放上法兰、翻到阀、接线插头和压力传感器，确认物料放置无误后，双手启动按钮开关，设备动作如下：翻到阀压模下行，完成压装后，整体压模下压到位，插头和传感器被压入到法兰对应的安装位置处。 图纸为solidworks 版本设计，一款汽车燃油泵法兰插头压力传感器翻倒阀压装机。
