油泵铁壳封边机

模型说明：

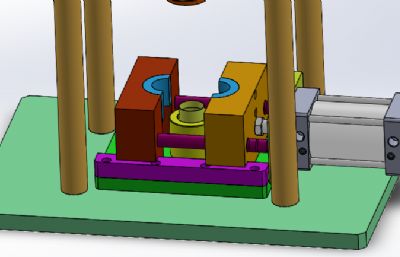

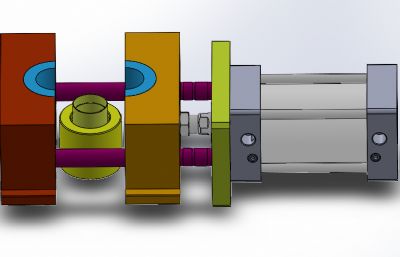

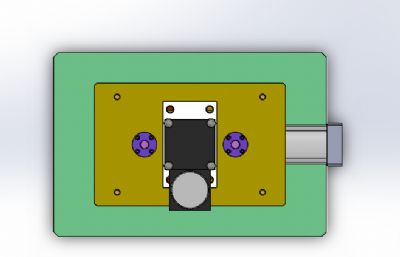

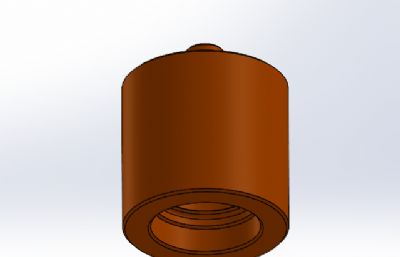

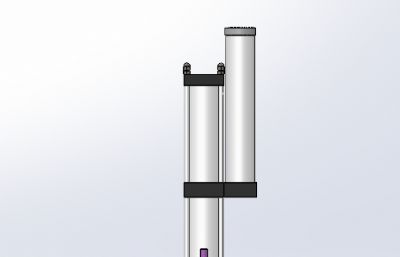

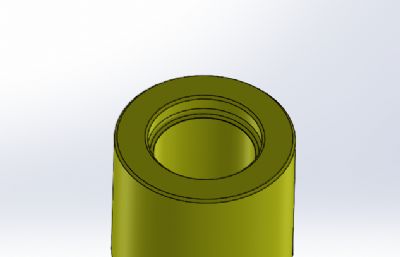

油泵铁壳封边机 设计思路：利用冲压成型的原理实现封边，油泵铁壳两边都需要封边，冲压工装由上下固定模具组成，下模需要有夹具对铁壳夹紧定位，用气动夹紧的方式；上模安装在压紧模组上，上压模是由导向机构和增压气缸组成。 油泵铁壳封边机结构介绍：工装底板、气动压力机构、产品定位夹具、上下冲压模具和电气控制系统组成，各组件结构具体构造如下： 1，气动压力机构：由四根立柱、导向机构和增压气缸组成； 2，产品定位夹具：由左右夹板、连接柱和气缸组成； 3，上下冲压模具：由封边仿形底座和压模组成。 工作原理：人工把产品放置在下模上，产品定位好后，双手按下气动开关，夹具动作，把产品夹紧，接着增压气动下压，完成产品的封边工序。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款油泵铁壳封边机。
