水泵定子压装机

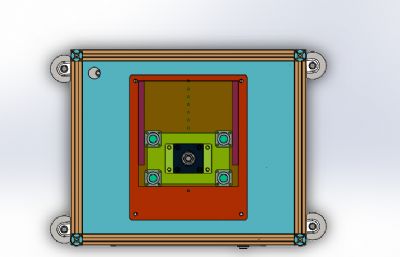

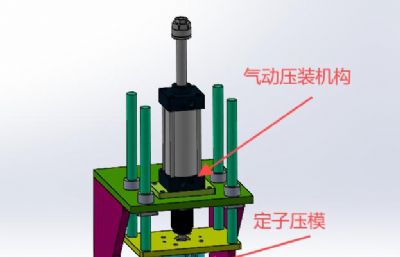

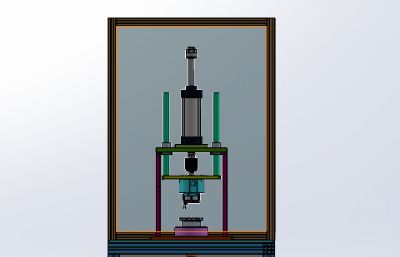

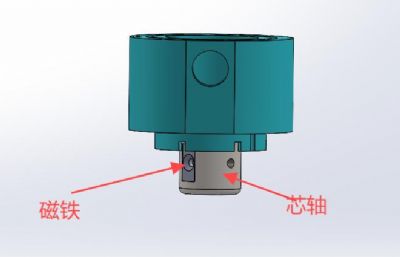

水泵定子压装机 设计思路：定子与水泵外壳紧配，需要用气缸压装，固定水泵的外壳，外壳用夹具固定，确定好压装的方向，压紧上模根据定子的形状特征制作，压紧上模需要有定位芯轴，定位芯轴上需要安装磁铁，可以吸住定位不往下掉，利用气缸下压完成压装定子。 水泵定子压装机介绍：铝合金机架、产品定位夹具、定子压装上模、气动压力机构和电气控制系统组成，各组件结构具体构造如下： 1，产品定位夹具：由产品仿形底座和底板组成； 2，定子压装上模：由定子压模、芯轴和磁铁组成； 3，气动压力机构：由气缸、导柱和气缸架组成。 工作原理：人工把水泵外壳在定位夹具上，在上模具上套入定子，由于芯轴上有磁铁，人工放手后定子被吸住，人工按下启动开关，定子在上模具作用下压入到外壳里面。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款水泵定子压装机。
