水泵测试吹干抽湿设备

模型说明：

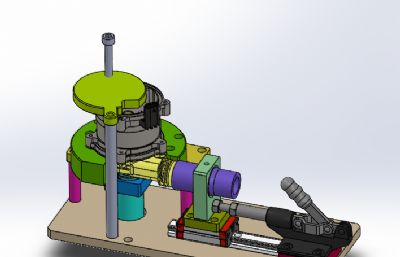

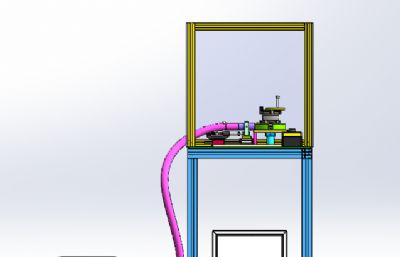

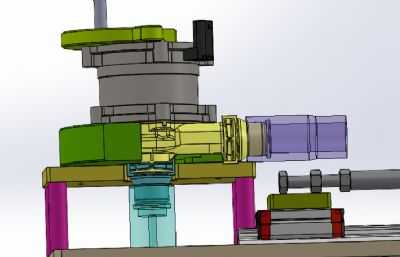

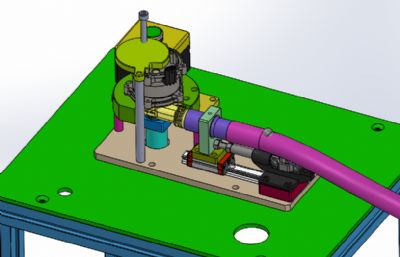

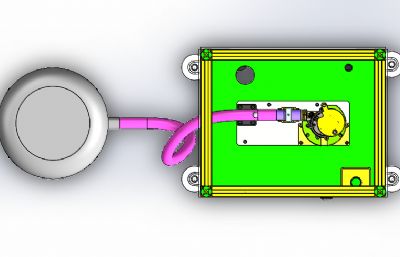

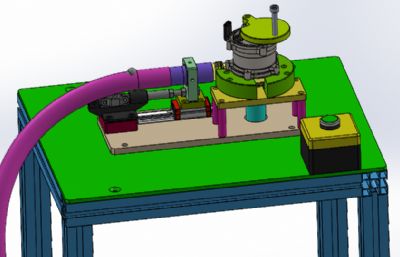

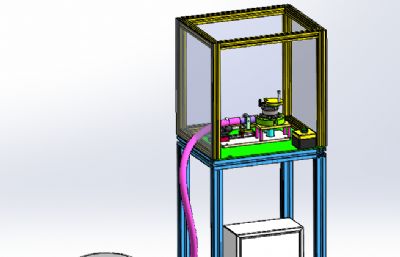

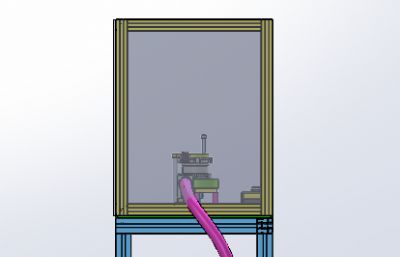

水泵测试吹干设备 设计思路：利用吸尘器和压缩空气同时对产品内部进行吸水和吹干，人工把产品放在吹干工位上，移动盖板将水泵盖紧，防止水花进入产品内部，水泵出水口用软管连接，操作快速夹具将出水口密封，进水口安装吹气接头。 水泵测试吹干设备介绍：铝合金机架、产品定位夹具、快速夹具堵头、吸尘器和电气控制系统组成，各组件结构具体构造如下： 1，产品定位夹具：由产品仿形底座和盖板组成； 2，快速夹具堵头：由快速夹具、导轨滑块和密封堵头组成； 3，吸尘器：由工业吸尘器组成。 工作原理：人工把产品放置在定位夹具上，锁上盖板之后，双手按下启动开关，吸尘器开始工作，工作时间由人工设定时长来决定，到时间后自动停止，完成水泵吹干工作。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款水泵测试吹干设备。
