电机转子轴压装机

模型说明：

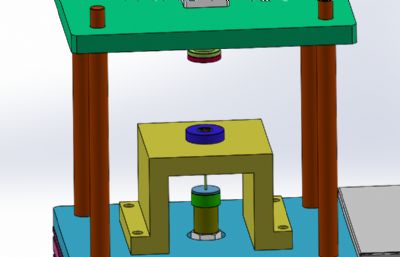

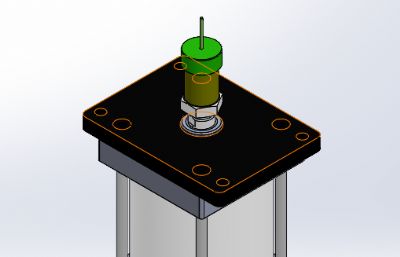

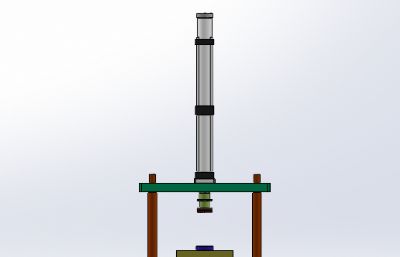

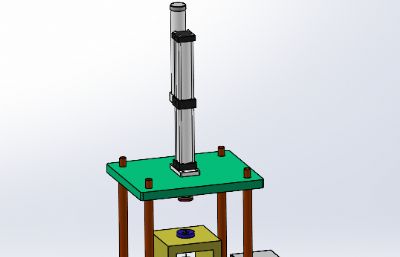

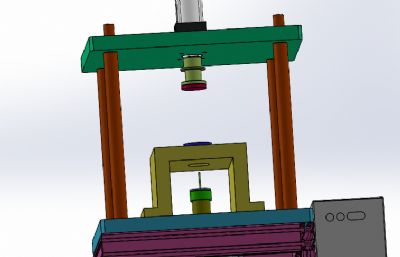

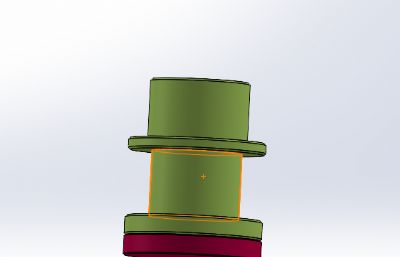

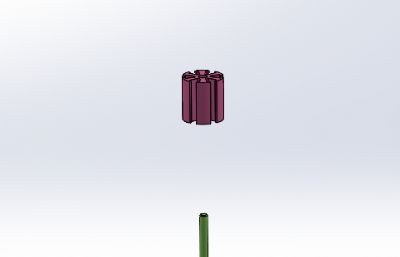

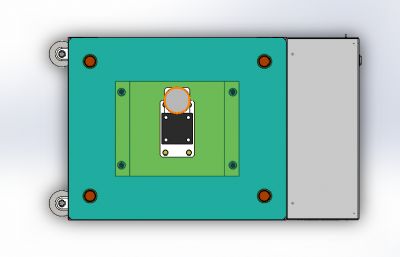

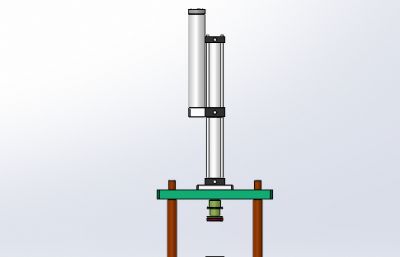

电机转子轴压装机 设计思路：把电机轴压入到硅钢片中，并且保证同心度公差为正负0.02，和长度公差尺寸在允许的范围内。压装设备是由硅钢片固定底座、电机轴固定座和压模组成，压模上面安装5吨气液增压缸，电机轴固定模下面安装1吨压力气缸。工作时压模把硅钢片压紧，下模往上将转子轴压入到硅钢片内部。 电机转子轴压装机介绍：由铝合金架子、压力机构、压模机构、硅钢片固定模、转子轴固定模、气缸、气液增压缸和电气控制系统组成，各组件结构具体构造如下： 1，气动压力机构：由四根立柱、导向机构和增压气缸组成； 2，压模机构：由压头、硅钢片固定模、转子轴固定底座组成； 3，电气控制系统：由PLC模块和电器元件组成。 工作原理：人工把产品放置在下模上，产品定位好后，双手按下气动开关，上面压紧气缸下压，压模把硅钢片压紧，接着下面气缸往上动作，转子轴被压入到硅钢片内部，完成转子轴压装工序。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款电机转子轴压装机。
