转子换向器点焊机

模型说明：

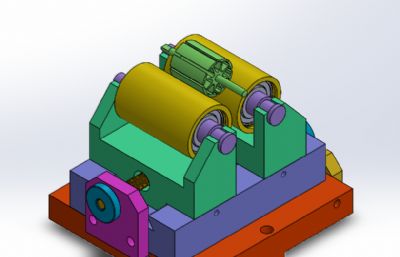

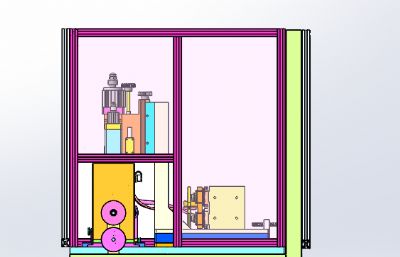

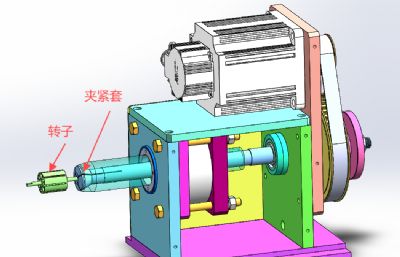

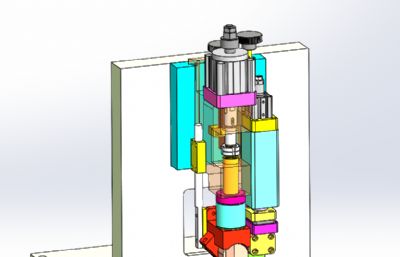

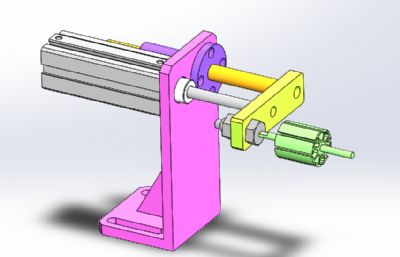

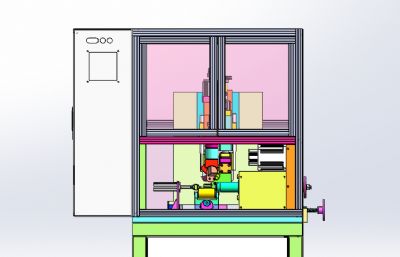

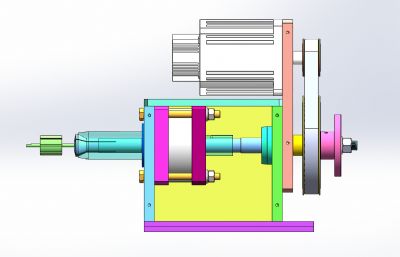

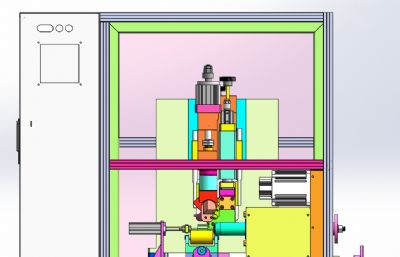

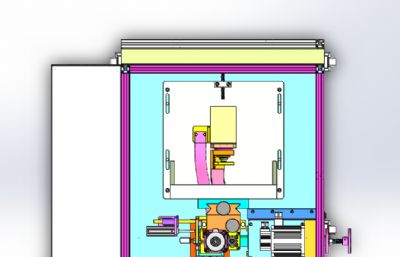

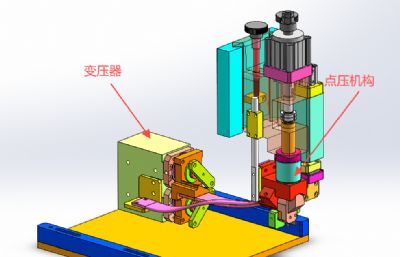

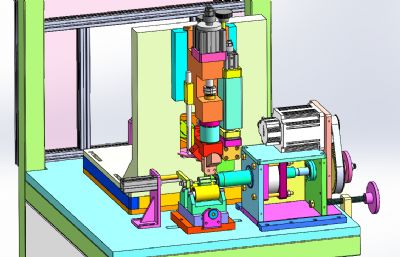

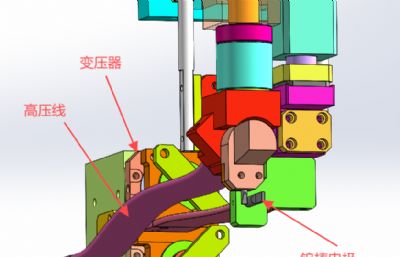

转子换向器点焊机 设计思路：设备对绕完线的转子进行压紧、点焊。人工放好转子，通过自动定位装置，转子定位滚筒等组件进行自动定位，利用气动夹紧工装、旋转机构对换向器焊点进行切换，压紧机构是由压头和压紧气缸组成，点焊部分是利用高压电瞬间加热将漆包线热熔焊接。 转子换向器点焊机结构介绍：主体机架部分、安全防护栏、转子定位机构、换向器压紧机构、接触导电机构、换向器自动夹紧旋转机构和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由底板、铝型材机架组成； 2，安全防护栏：由安全光栅和铝型材机架组成； 3，转子定位机构：由定位气缸组件、支撑滚筒组成； 4，换向器压紧机构：由钨棒、导电铜块和压紧气缸组成； 5，接触导电机构：由电源、导线和铜块组成； 6，换向器自动夹紧旋转机构：由夹紧工装、气缸和伺服电机组成。 程序控制系统：设备有3个气缸、高压电源、伺服电机和冷水机，使用PLC可编程控制器可以实现设备的正常运作。 工作原理：人工把绕完线的转子放入到定位工装上，双手按下启动开关，产品自动进行定位，并未自动夹紧转子轴，接着压换向器并且加热点焊，每完成一次压紧、点焊后自动旋转到下一处继续压紧、点焊动作，指导完成工序为止。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款转子换向器点焊机。
