工业冷水机

模型说明：

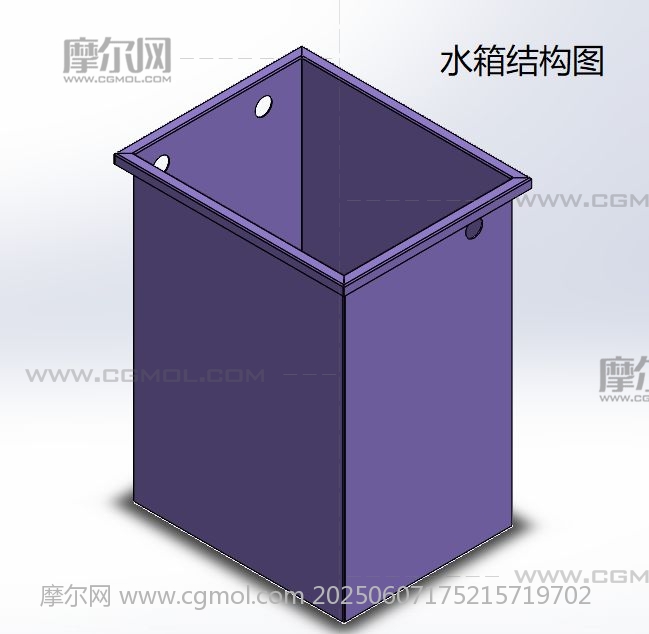

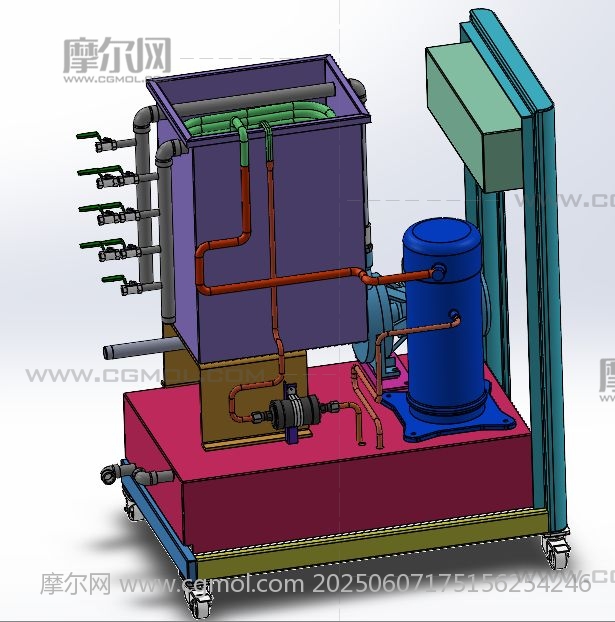

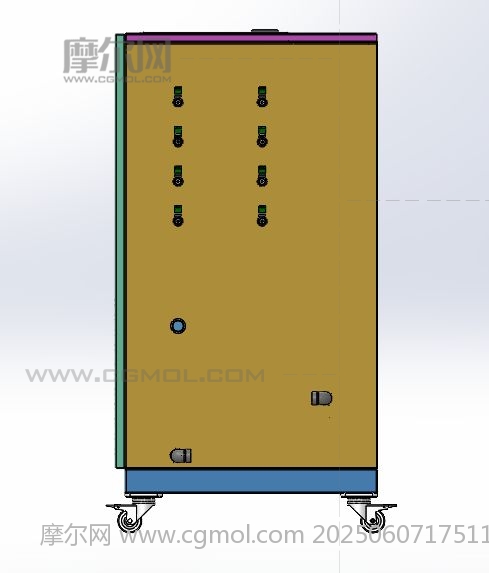

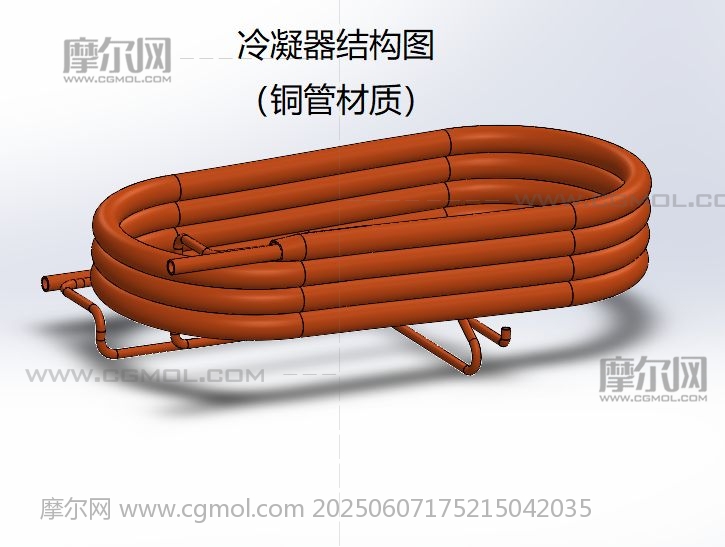

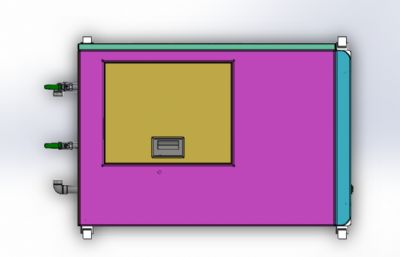

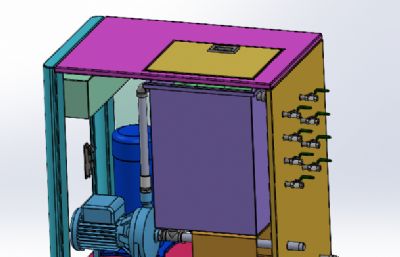

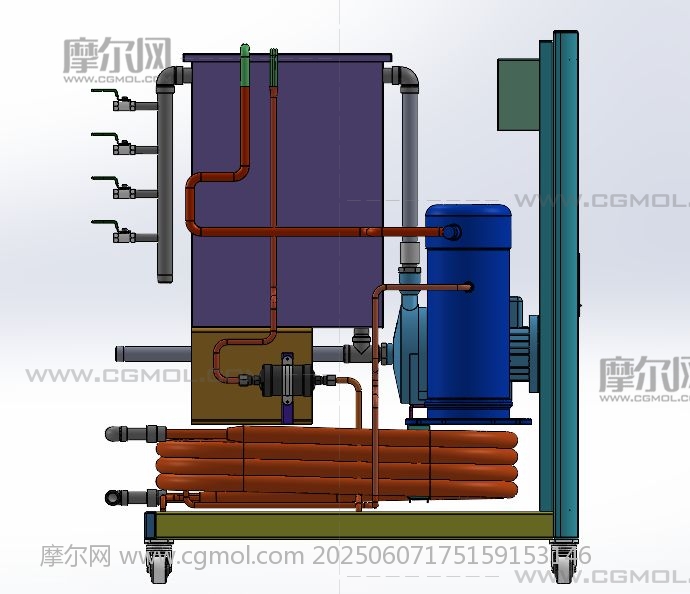

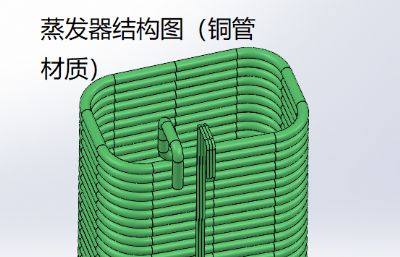

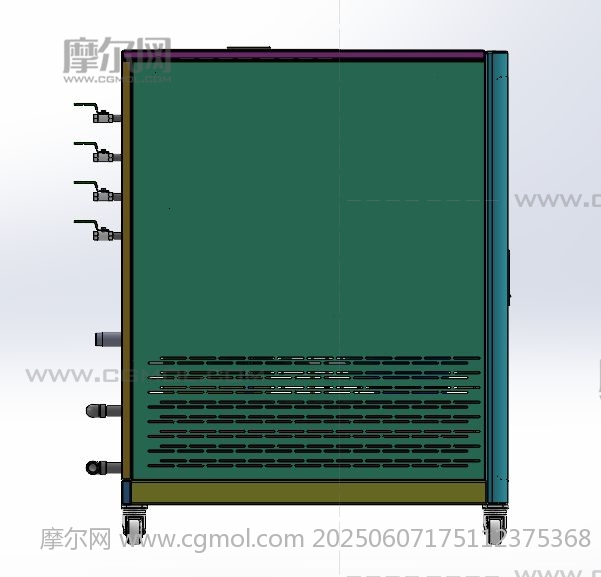

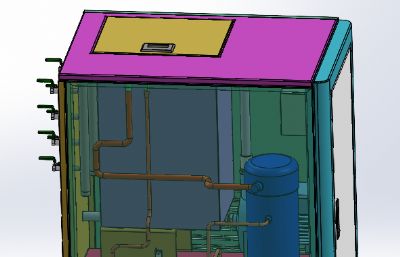

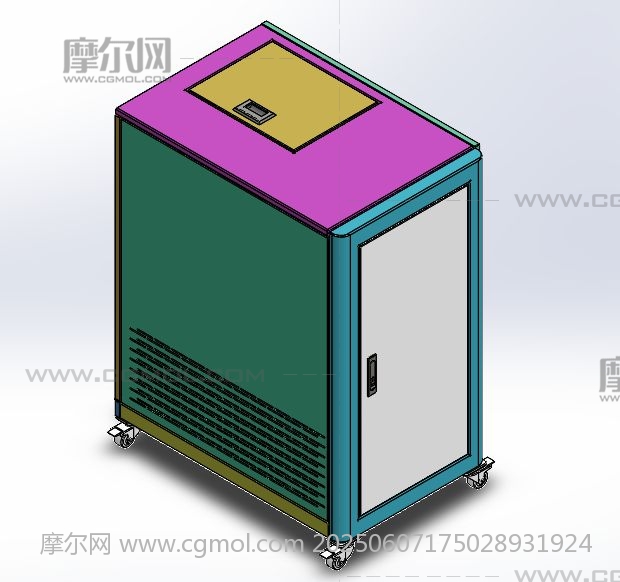

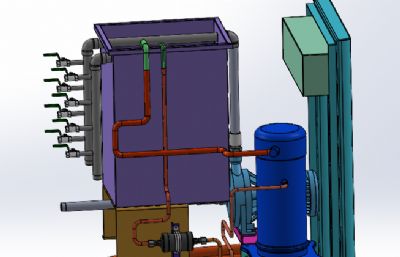

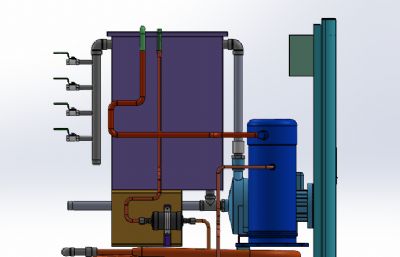

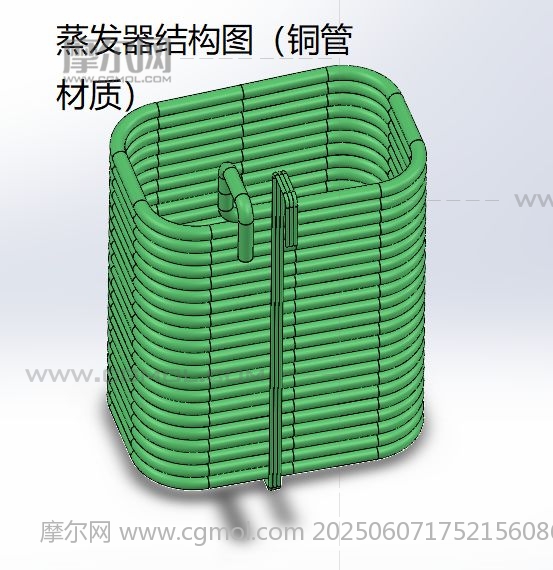

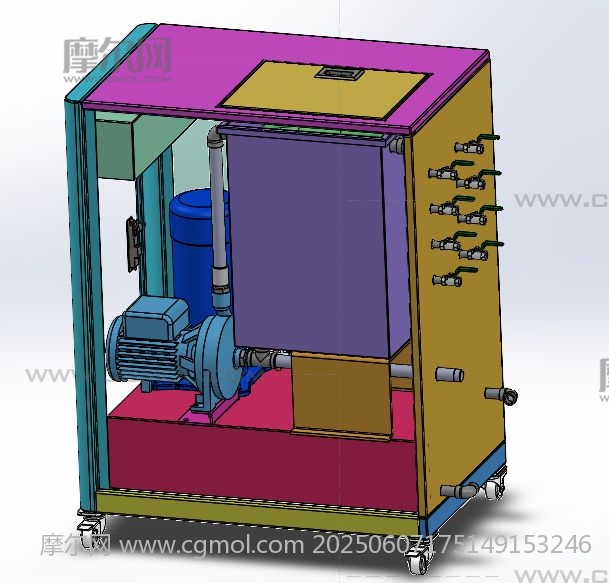

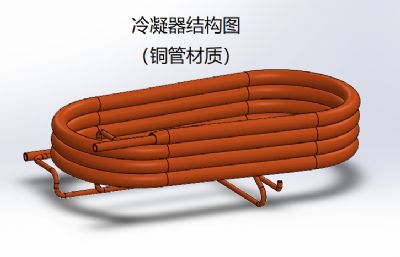

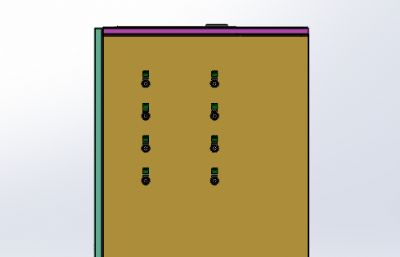

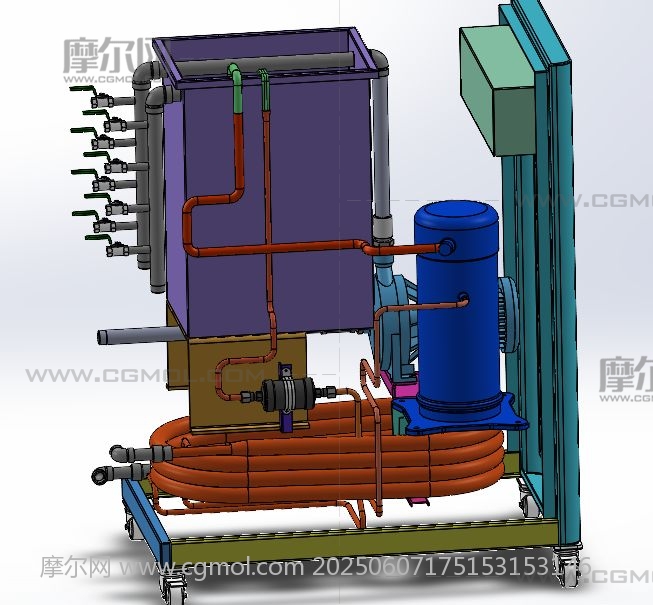

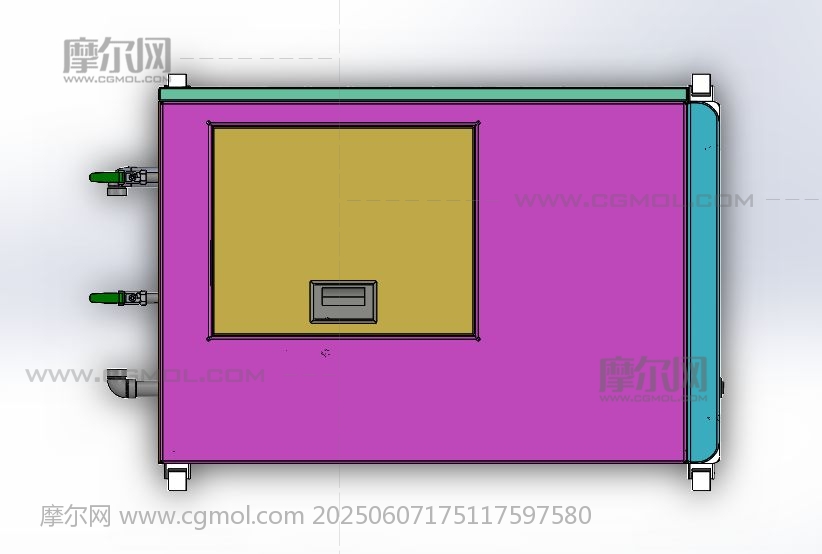

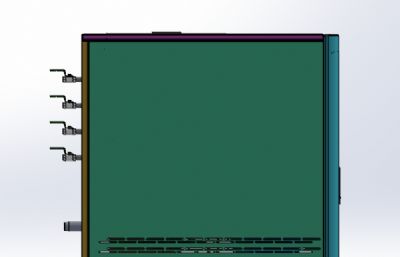

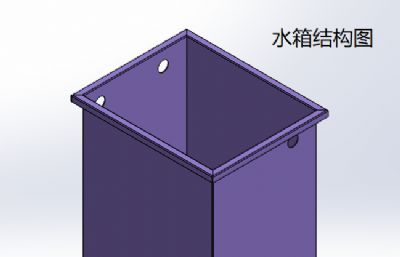

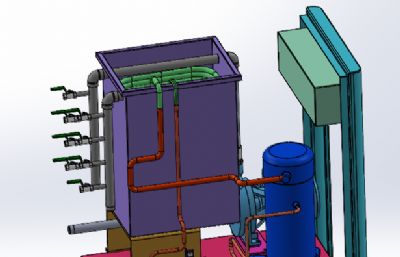

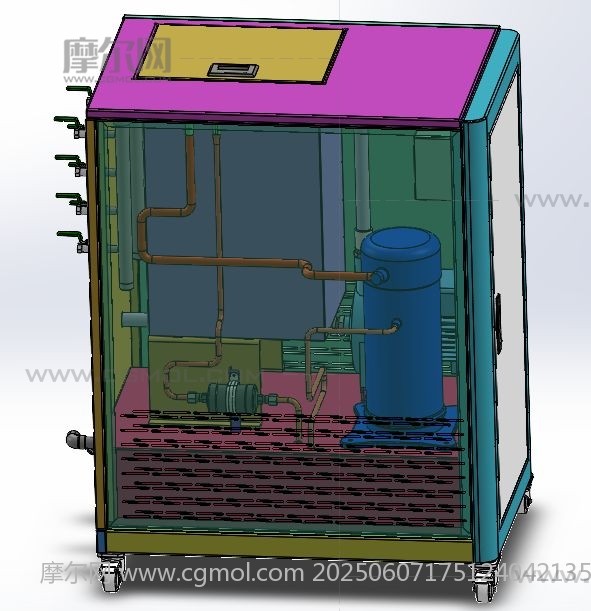

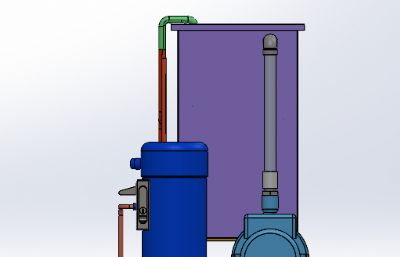

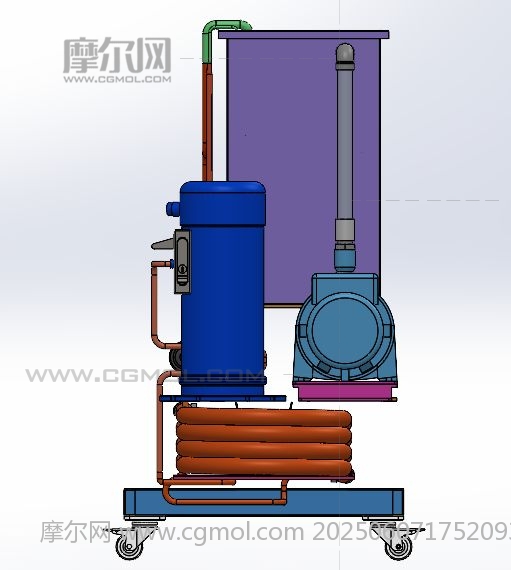

工业冷水机 设计思路：自动降温制冷，把散热后回流的热水进行降温处理，往外接设备提供冷水，利用水冷降温，又称水冷式冷水机。设备内部安装一个不锈钢水箱，水箱内部安装有蒸发器，安装有温度传感器，蒸发器是由铜管缠绕而成，当低压冷媒经过蒸发器时，吸取水箱里面水的热量，使得水箱里面的水温降低，达到制冷的效果，设备安装一台压缩机，对冷媒进行压缩；设备底部是由铜管缠绕而成的冷凝器，用水进行冷却，当高温高压的气态冷媒进入到冷凝器后，转换为低温高压的液态冷媒，再经过膨胀阀后变为低温低压的液态冷媒，进入蒸发器后吸热蒸发为低温低压的气态冷媒，从而达到降温制冷的效果。设备安装水泵，给外接设备提供冷水。 工业冷水机结构介绍：主体机架部分、制冷系统、供水系统、水箱和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由钣金件焊接组成； 2，制冷系统：由压缩机、冷凝器、蒸发器和膨胀阀组成； 3，供水系统：由水泵、供水管和出水阀门组成； 4，水箱：由不锈钢水箱组成。 工作原理：水箱内部安装制冷系统的蒸发器，自动循环降温，通过水泵将冷水供给到冷水出水口。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款工业冷水机。
