电缆线剥线机

摩尔网 / 机械模型 / 工业设备报错/举报2025-06-07 17:53版权: 禁止匿名转载,有限商用
  • 电缆线剥线机
  • 电缆线剥线机
  • 电缆线剥线机
  • 电缆线剥线机
  • 电缆线剥线机
  • 电缆线剥线机
  • 电缆线剥线机
  • 电缆线剥线机

模型说明:

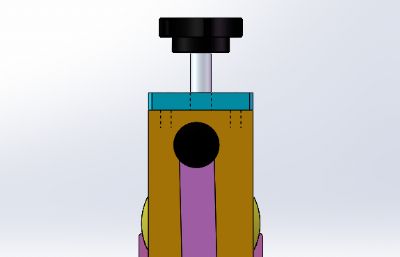

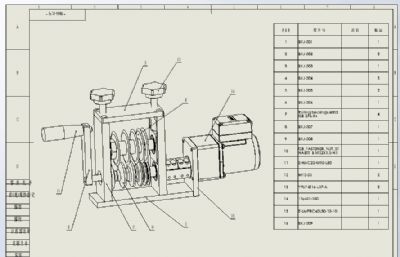

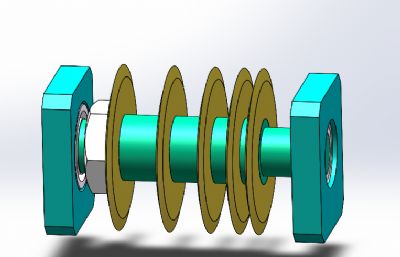

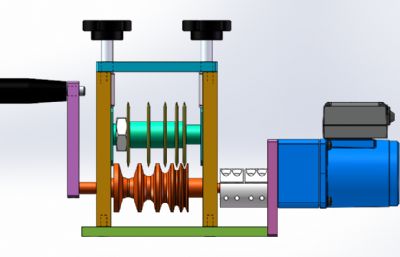

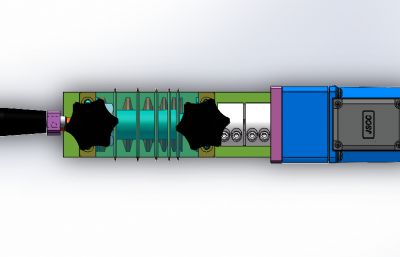

电缆线剥线机 设计思路:手动免调节剥线机,废旧电机线电缆剥线机,多孔多刀剥皮机,大部分的电线电缆都可以使用,可剥0.3-16mm的电线(0.5-60平方的电线),一共有6个进线孔,5把刀片,可以安装电机,手摇或者可连接电钻使用。 电缆线剥线机结构介绍:主体机架安装板、调节压紧螺杆、过线导向轮、刀片组件、手动操作摇把机构组成,各组件结构具体构造如下: 1,主体机架板:由两侧立板和顶部横板组成; 2,调节压紧螺杆:由弹簧和调节螺杆组成; 3,过线导向轮:由过线轮和转轴组成; 4,刀片组件:由刀片和转轴组成。 程序控制系统:手摇操作或者连接电钻 工作原理:人工把电缆线安装进线孔大小对应的位置放入电缆线,同时手摇动摇把,电缆线进入过线轮,此时刀片对电缆线进行切割,完成剥线。 图纸为solidworks 2018版本设计,装配图完整,零件齐全。一款电缆线剥线机。

注意事项:

1.下载前请仔细查看右侧-文件的格式,版本以及详细的文件属性,按需下载; 2.下载的文件均为RAR或ZIP格式的压缩文件,下载后请先解压再使用; 3.使用非标注的软件打开文件可能会有不兼容的问题,建议使用作者标注的软件打开; 4.部分封面图仅做展示使用,不代表作品的最后成品效果; 5.此模型为三维数字模型,虚拟物品,非实体模型; 6.作品均由网站会员发布上传,摩尔网不拥有其著作权,摩尔网对其内容不承担任何责任。若有侵权,请联系我方下架删除,谢谢;

声明:该作品由【MOL33789N0TBV4】上传发布。摩尔网(cgmol.com)内网友所发表的所有内容及言论仅代表其本人,并不反映任何摩尔网(cgmol.com)之意见及观点。

上一个作品: 工业冷水机 下一个作品: 油泵法兰气密性检测设备
评论
表情
立即下载
格式转换
文件格式互转
模型格式免费转换(1V1服务)
因软件兼容性问题,作品格式转换后可能存在误差,请谅解
收藏
30摩币出售作品(作者自主定价)

文件格式:支持转换任意格式

sldprt

软件版本:solidworks2020

材质:

贴图:

绑定:

动画:

打印:

大小:9.31MB
