压力阀阀嘴压盖组装机

模型说明：

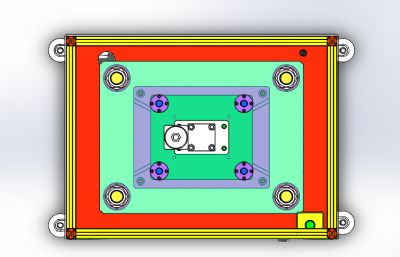

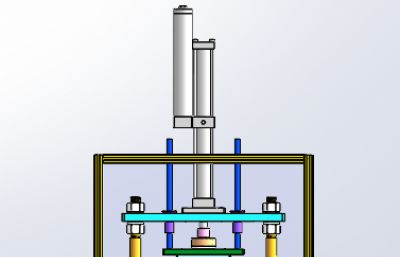

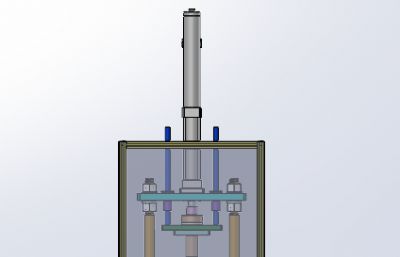

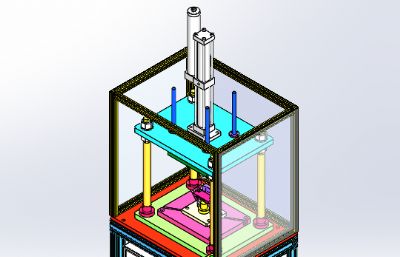

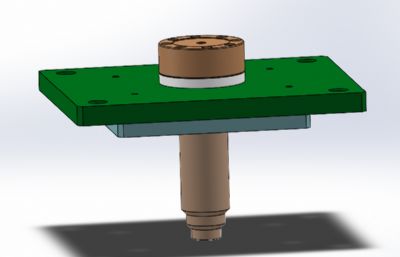

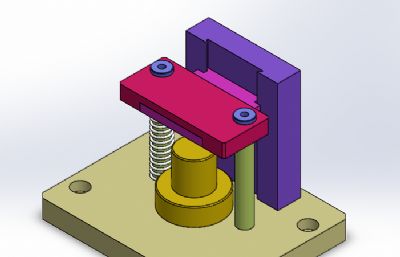

压力阀阀嘴压盖组装机 设计思路：一款压力阀嘴压装设备，阀嘴与阀体是过盈配合的，压装设备上安装有压力传感器检测压装的压力大小，设备用增压缸往下压紧，阀体和阀嘴由人工上料，分别固定在下模具底座和上模具，用双手启动开关来控制。 压力阀阀嘴压盖组装机结构介绍：主体机架部分、安全防护栏、压装结构、阀体固定底座、阀嘴固定上模具和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由底板、铝型材机架组成； 2，安全防护栏：由安全光栅和铝型材机架组成； 3，转子定位机构：由定位气缸组件、支撑滚筒组成； 4，压装结构：由增压缸、导柱和上下模板组成； 5，阀体固定底座： 6，阀嘴固定上模具。 程序控制系统：设备有1个气缸，使用PLC可编程控制器可以实现设备的正常运作。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款压力阀阀嘴压盖组装机
