工装夹具环形双列皮带输送线

模型说明：

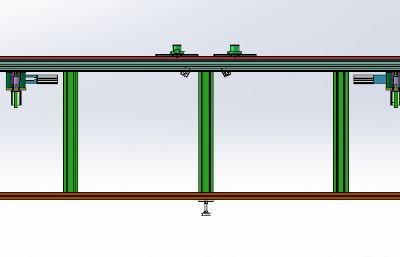

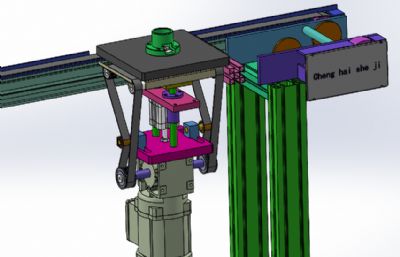

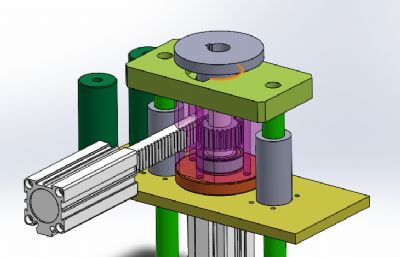

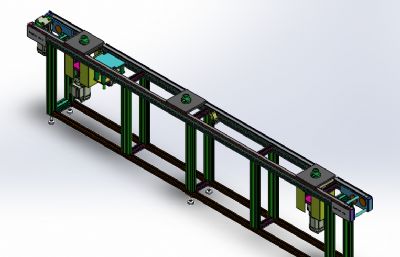

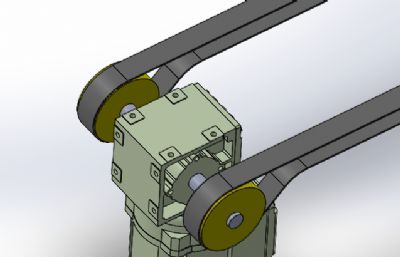

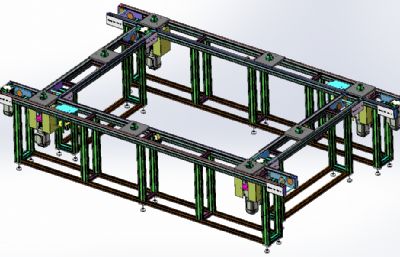

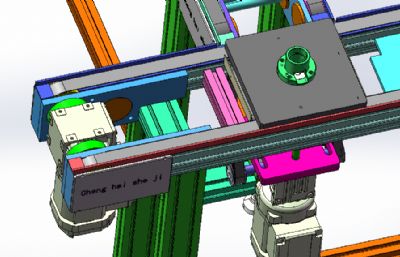

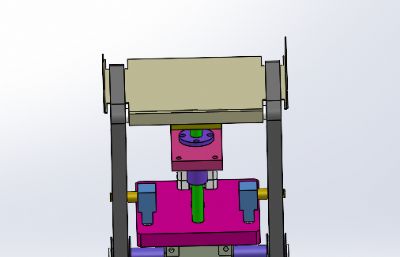

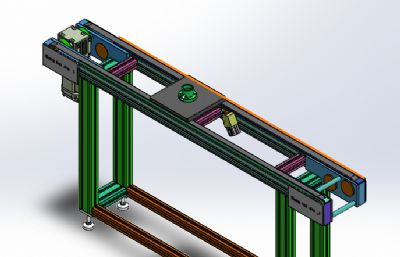

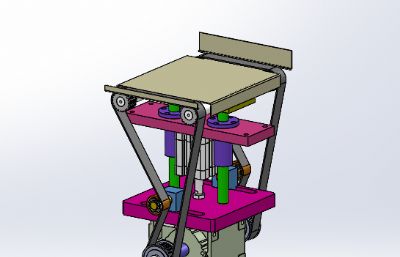

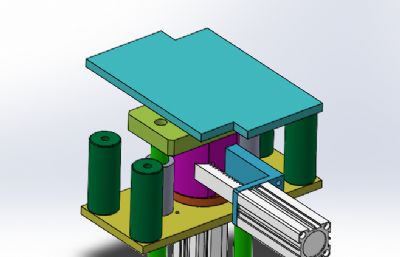

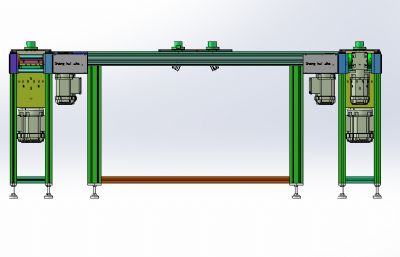

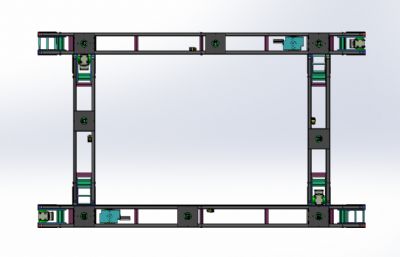

多工位转子生产流水线 设计思路：多工位转子生产流水线，在每个工位能精准停止，保证转子上下料的准确性。流水线是根据生产线每一台设备操作工位的工序来定制的，一共是由四段组成，是一条闭环生产流水线，流水线上的作用是把放由转子的定位板精准输送到指定的工序。每段相连接的输送线后端都有一个升降皮带线机构，用来过渡到下一段流水线，如此就可以实现循环输送。 多工位转子生产流水线结构介绍：主体机架部分、输送皮带机构、转子固定工装定位机构、方向切换机构、皮带升降机构和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由皮带轮固定座、铝型材机架组成； 2，输送皮带机构：由皮带轮和输送皮带组成； 3，转子定位机构：由定位气缸组件、支撑滚筒组成； 4，转子固定工装定位机构：由定位阻挡机构、感应开关和气缸组成； 5，方向切换机构：由感应开关、升降机构、旋转机构和气缸组成； 6，皮带升降机构：由皮带、皮带轮、升降机构和挡板组成。 程序控制系统：设备有多个气缸、6个普通交流电动机，使用PLC可编程控制器可以实现设备的正常运作。 工作原理：自动输送线，当转子输送板到达指定位置后，在每个指定位置安装由感应开关，当感应到位后，阻挡定位机构动作，转子输送板停止，等待工装完成工序后，继续输送到下一个工位。
