电机磁瓦磁瓦扣压装吸尘机

模型说明：

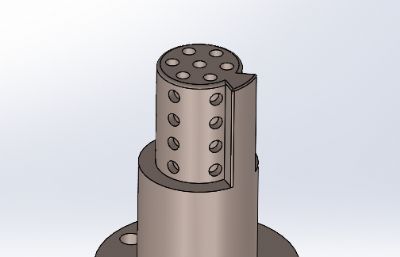

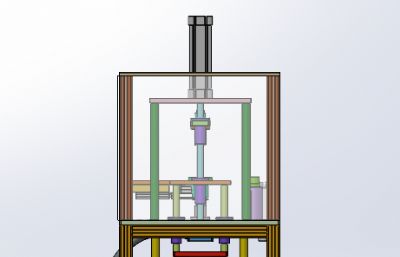

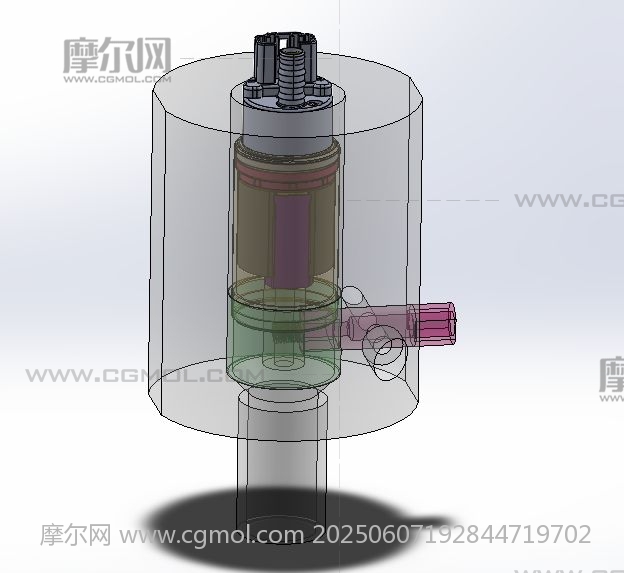

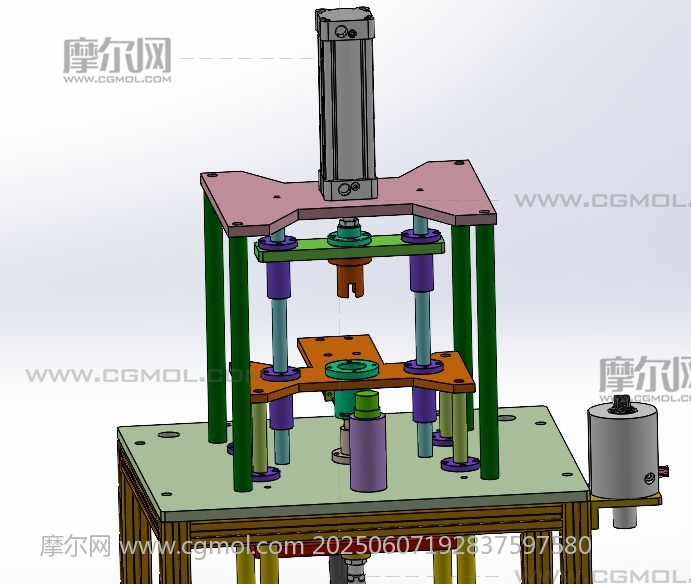

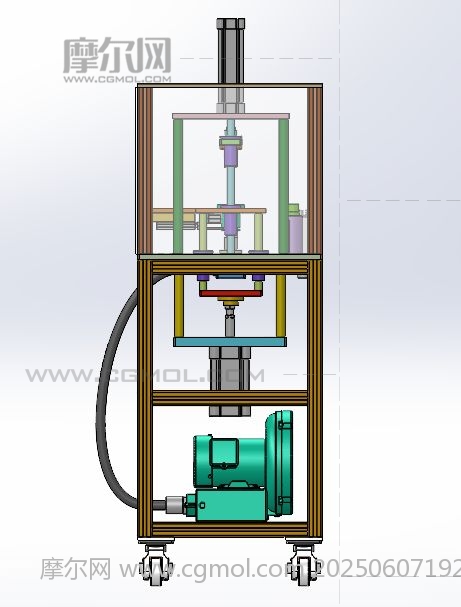

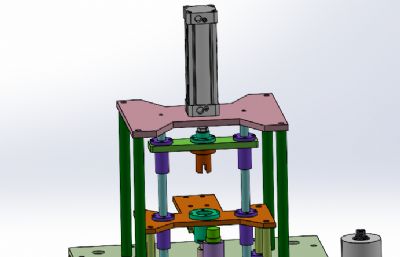

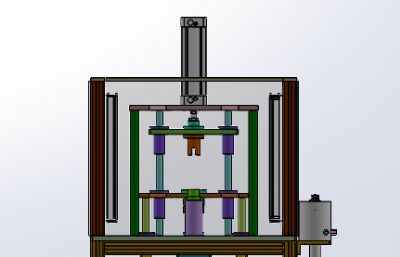

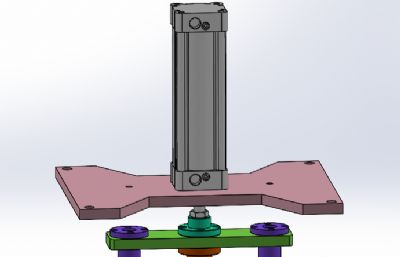

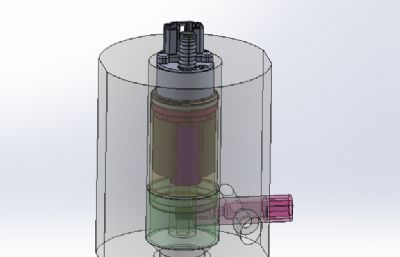

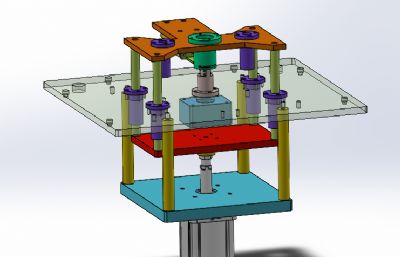

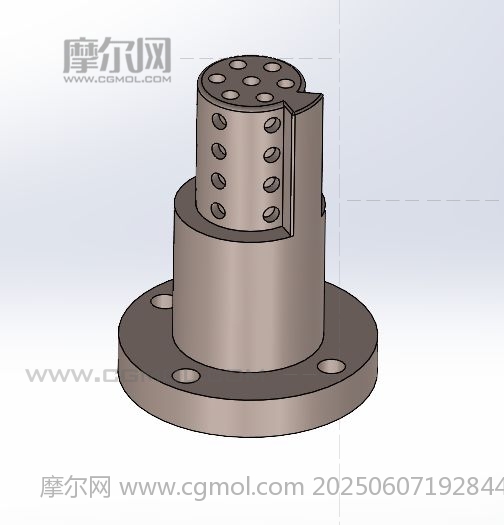

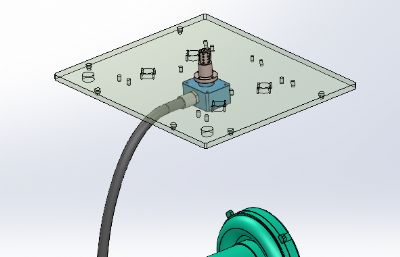

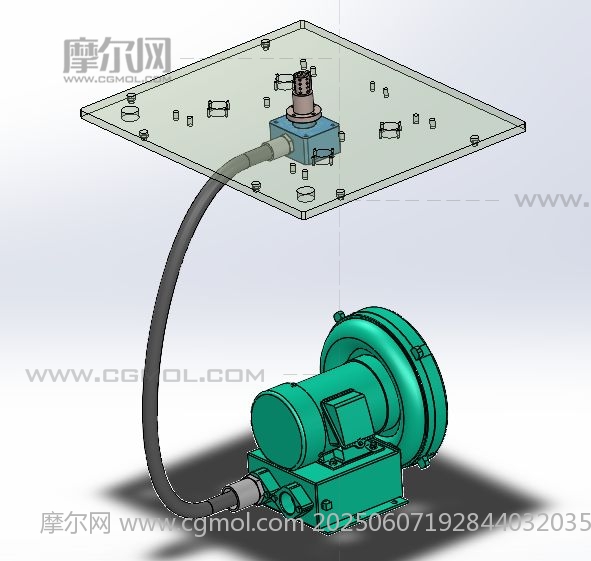

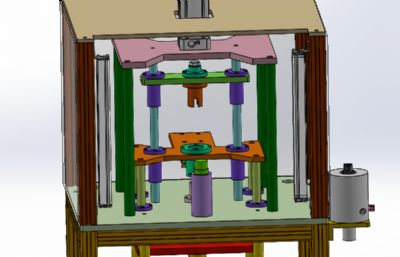

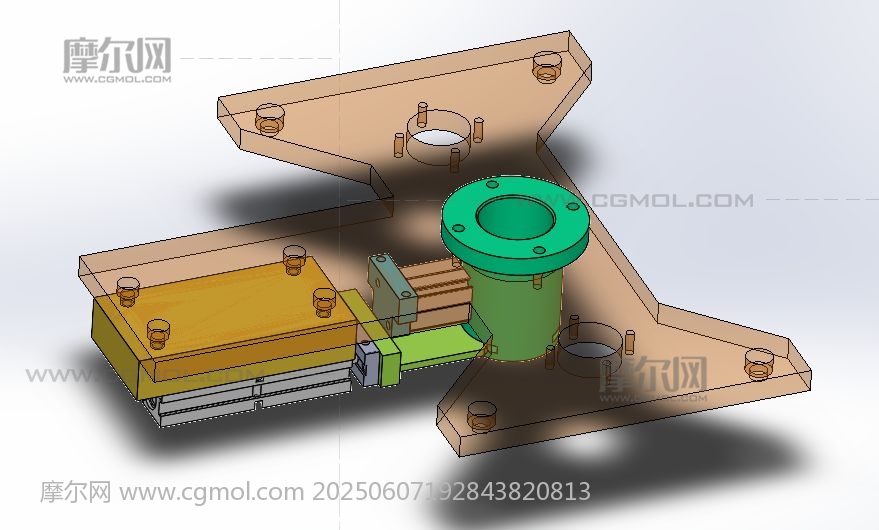

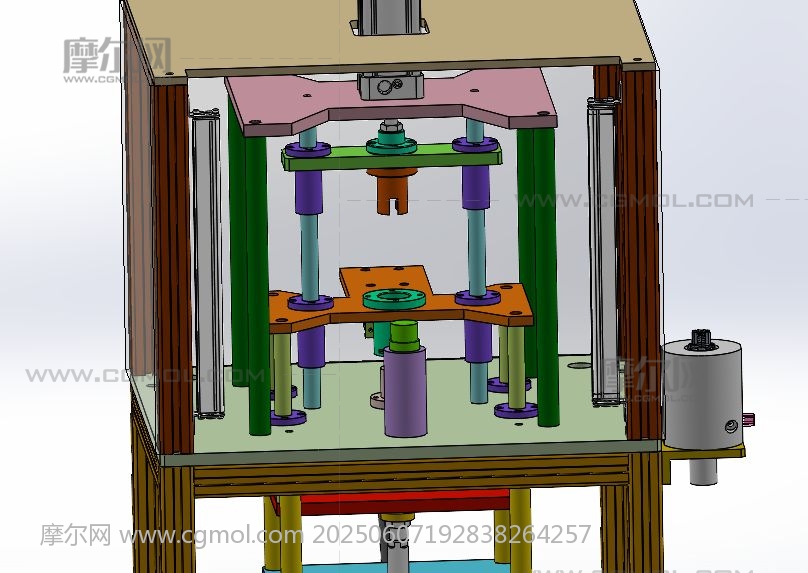

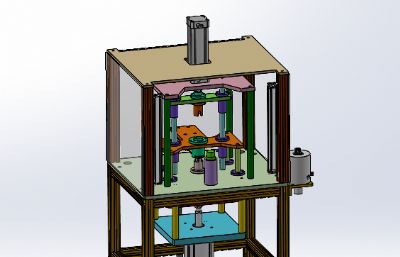

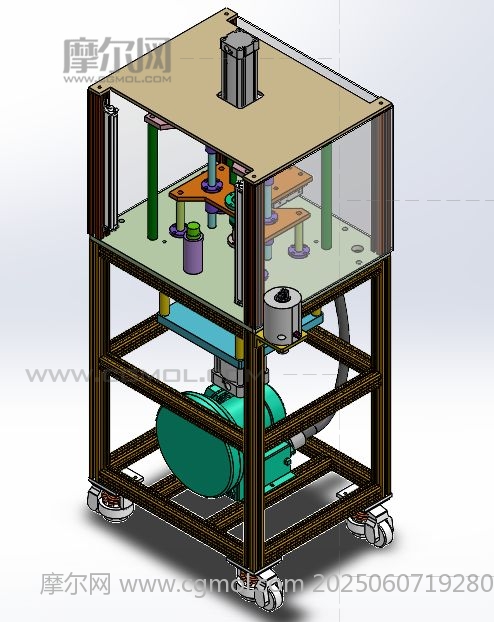

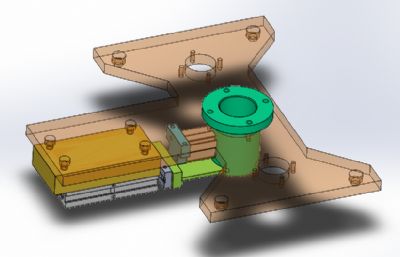

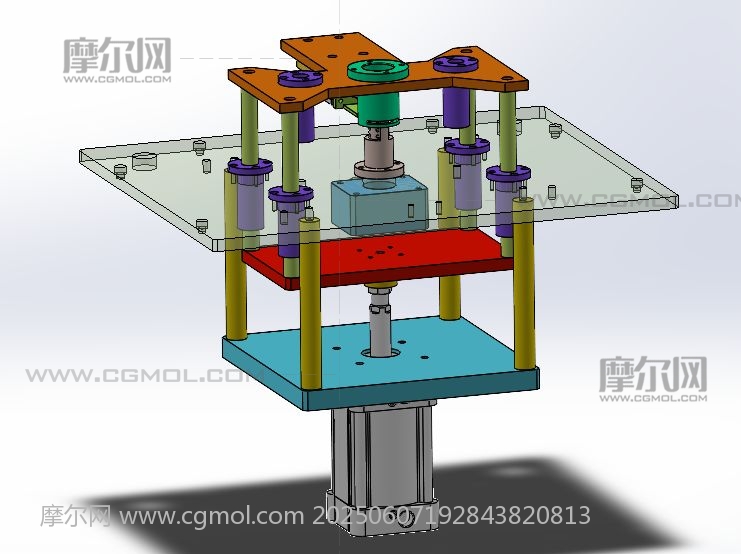

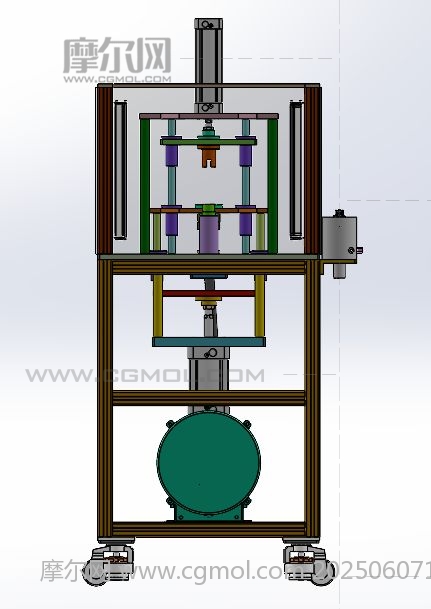

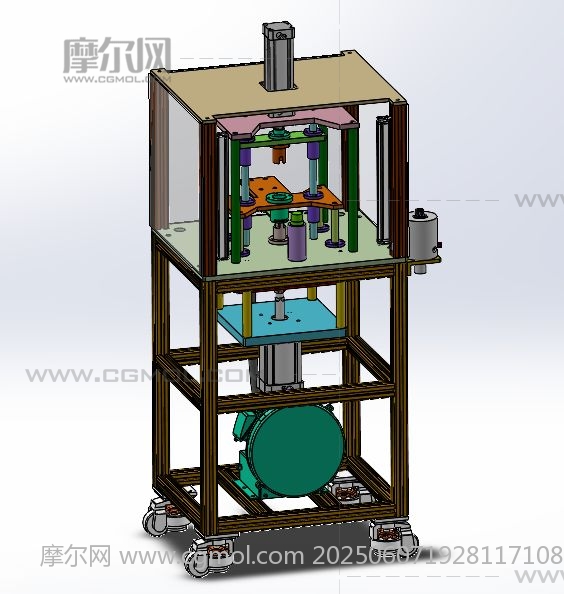

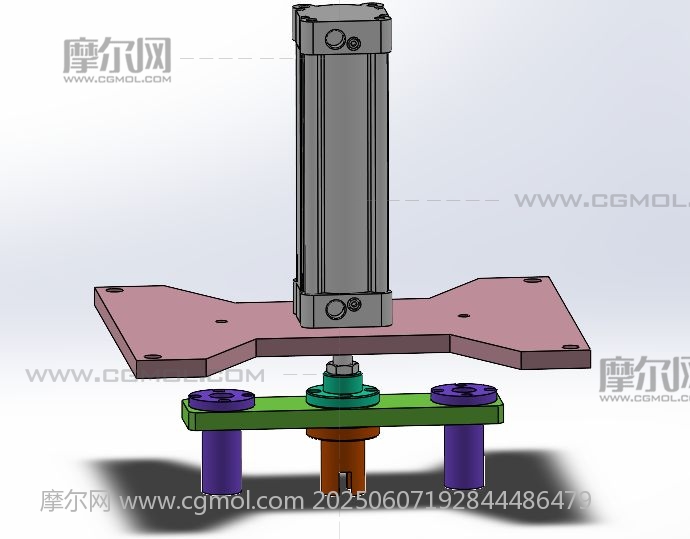

电机磁瓦磁瓦扣压装吸尘机 设计思路：电机安装磁瓦和磁瓦扣设备，安装的过程需要除尘处理，设备需要三个工位，泵头盖安装工位、磁瓦和磁瓦扣压装工位和除尘工位。泵头盖由人工组装，组装完成后，再放入到压装磁瓦扣工位，人工在铁壳内部左右两边各放入一片磁瓦，在放入磁瓦扣固定好，从上面安装压紧机构，往下压入磁瓦扣，完成磁瓦扣压装。设备安装一台除尘风机，压装完成后需要进行除尘处理。 磁瓦磁扣压装吸尘机结构介绍：主体机架部分、安全防护栏、泵头盖组装机构、磁瓦和磁瓦扣压装机构、除尘机构和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由底板、铝型材机架组成； 2，安全防护栏：由安全光栅和铝型材机架组成； 3，泵头盖组装机构：由固定底座和感应开关组成； 4，磁瓦和磁瓦扣压装机构：由固定底座、气缸导向机构和压紧模具组成； 5，除尘机构：由除尘工装、吸尘器和连接管路组成。 程序控制系统：设备有4个气缸、1台离心除尘风机，使用PLC可编程控制器可以实现设备的正常运作。 工作原理：人工把泵芯外壳固定在定位座上，安装好泵头盖的总成，然后把安装完的总成放入到磁瓦压装工位上，铁壳两边各放入一片磁瓦，放完磁瓦后，继续放入磁瓦扣，磁瓦扣放好固定后，按下启动开关，压紧机构往下压，将磁瓦固定扣压入到位，完成压装后，再将产品放在右边的除尘工位，进行除尘处理。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款磁瓦磁扣压装吸尘机。
