灯座边框自动压装治具

模型说明：

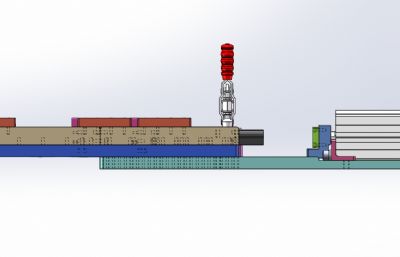

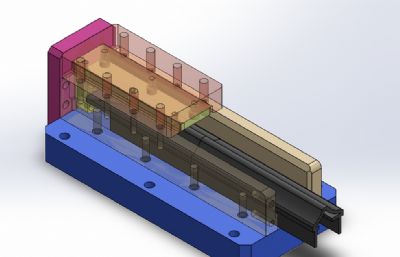

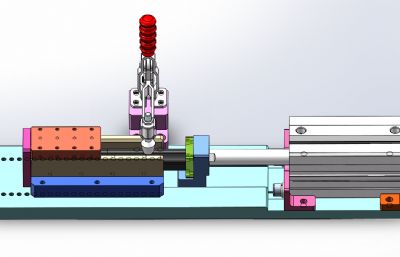

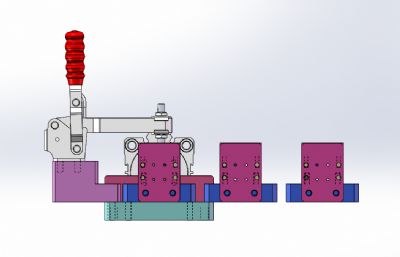

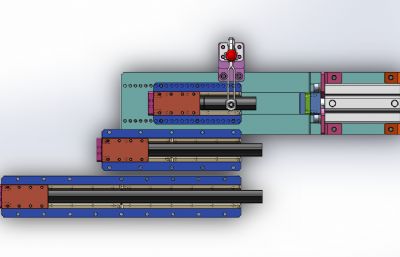

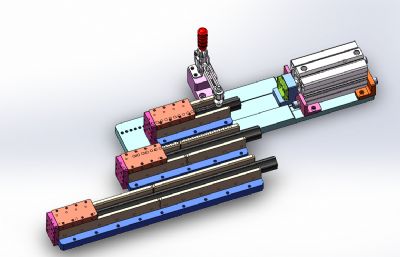

灯座边框自动压装治具 设计思路：治具的作用，将灯座的边框压入（紧配）组装在一起，保证配件组装到位。首先安装前先需要人工将两个配件预压连接在一起，然后把连成一体的两个边框配件放置在固定槽口里，一端紧靠着槽口末端定位，由于边框是喷砂面不可以刮伤，固定槽需要用尼龙材料，另外一端用气缸压紧，需要安装气缸，控制气缸可以使用脚踩气动开关。治具需要要求通用，可以满足多种产品尺寸使用。 灯座边框自动压装治具结构介绍：治具底座板、气缸压紧机构、边框固定槽组件，各组件结构具体构造如下： 1，治具底座板：铝合金板材； 2，气缸压紧机构：由气缸和压块组成； 3，边框固定槽：由两侧尼龙板和铝合金底座组成。 程序控制系统：使用脚踩开关控制气缸动作 工作原理：人工把连接好的两个边框配件放入到固定槽口内，确认定好位置后，脚踩下气动开关，气动动作，推动压块压向边框的端头，即可压装到位。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款灯座边框自动压装治具。
