自动打螺丝机

模型说明：

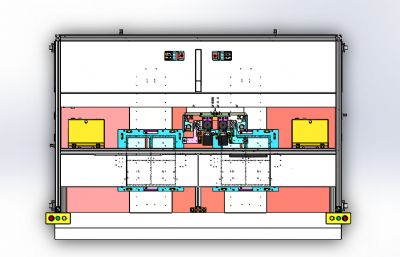

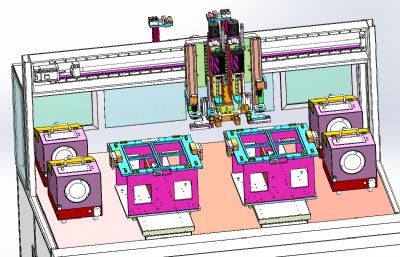

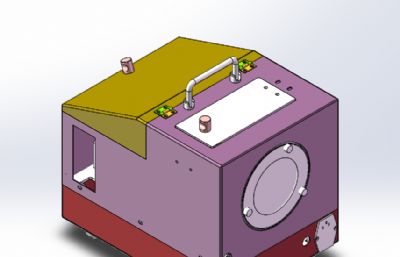

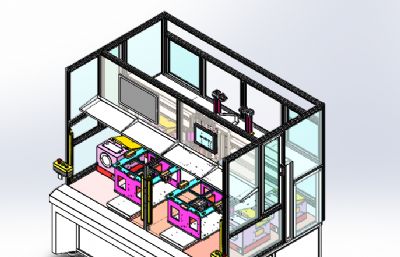

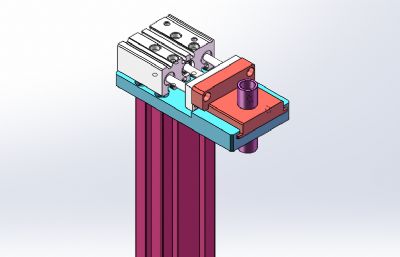

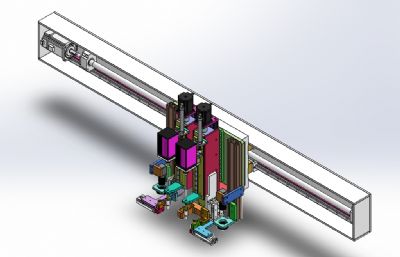

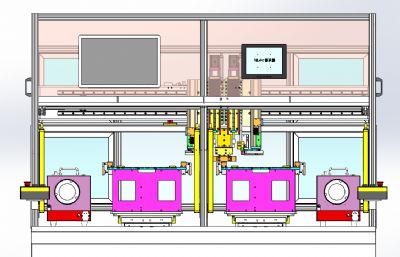

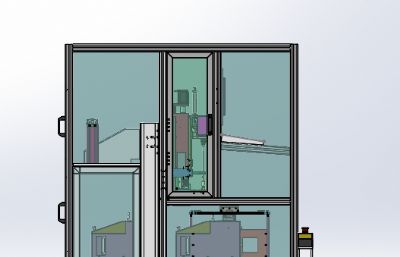

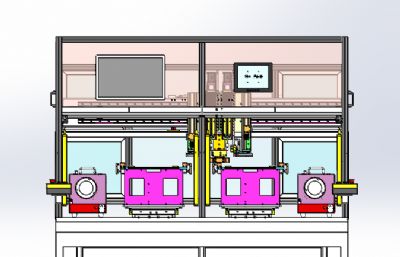

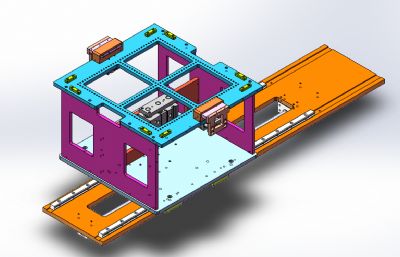

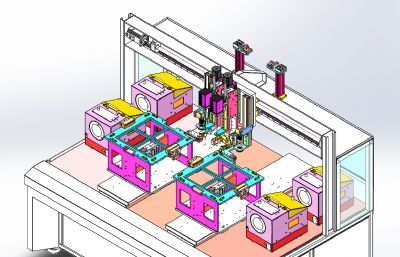

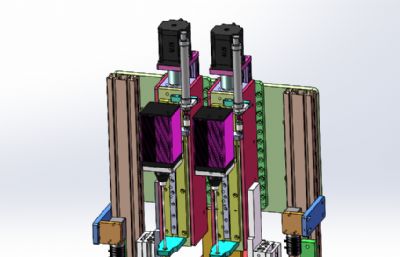

自动打螺丝机 设计思路：设备可以通用自动打螺丝，可以更换产品夹具，设备可以切换多种螺丝规格。打螺丝机装备了双伺服电批，双工位夹具。 自动打螺丝机结构介绍：主体机架部分、安全防护栏、双伺服电批模组、双工位自动打螺丝夹具、电批运动模组、夹具运动模组、自动供螺丝机、螺丝切换工装和电气控制系统组成，各组件结构具体构造如下： 1，主体机架部分：由底板、铝型材机架组成； 2，安全防护栏：由安全光栅和铝型材机架组成； 3，双伺服电批模组：由伺服电批、滑台模组组成； 4，电批运动模组：由X轴运动模组组成； 5，夹具运动模组：由Y轴运动组成； 6，自动供螺丝机：由夹紧工装、气缸组成。 程序控制系统：设备有5个气缸、高压电源、5伺服电机，使用PLC可编程控制器可以实现设备的正常运作。 图纸为solidworks 2020版本设计，装配图完整，零件齐全。一款自动打螺丝机。
