新能源汽车水泵气密性检测设备

模型说明：

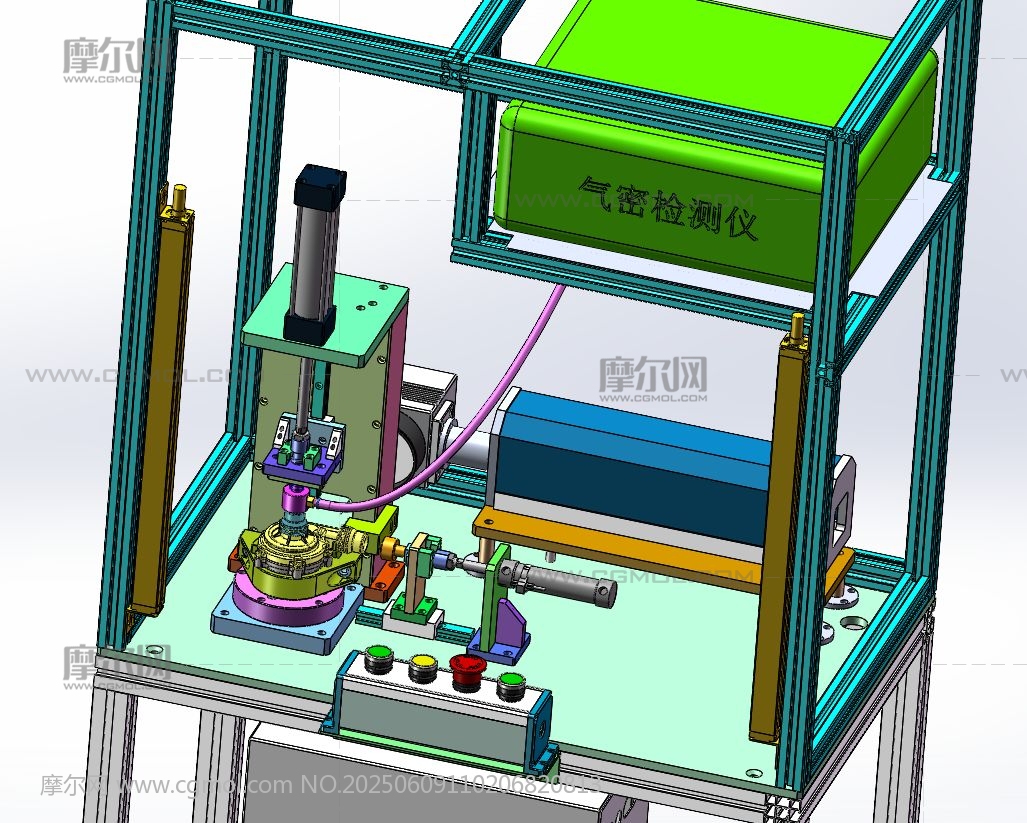

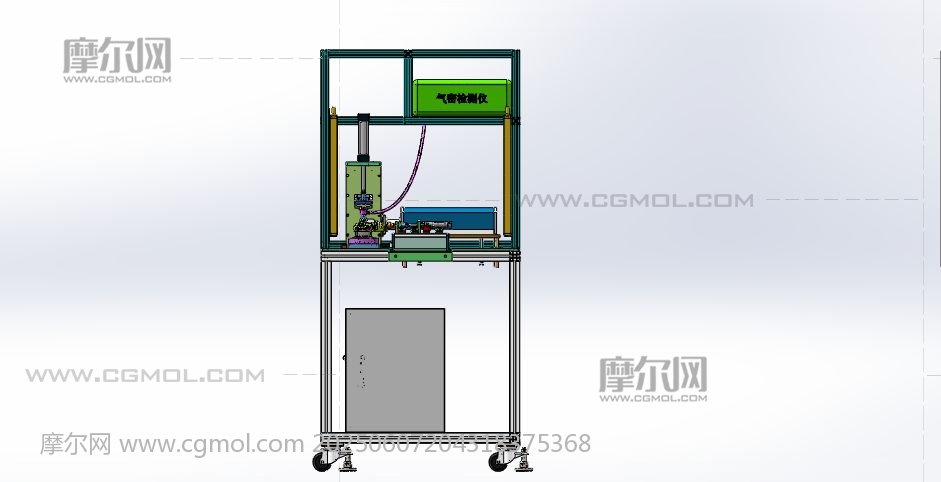

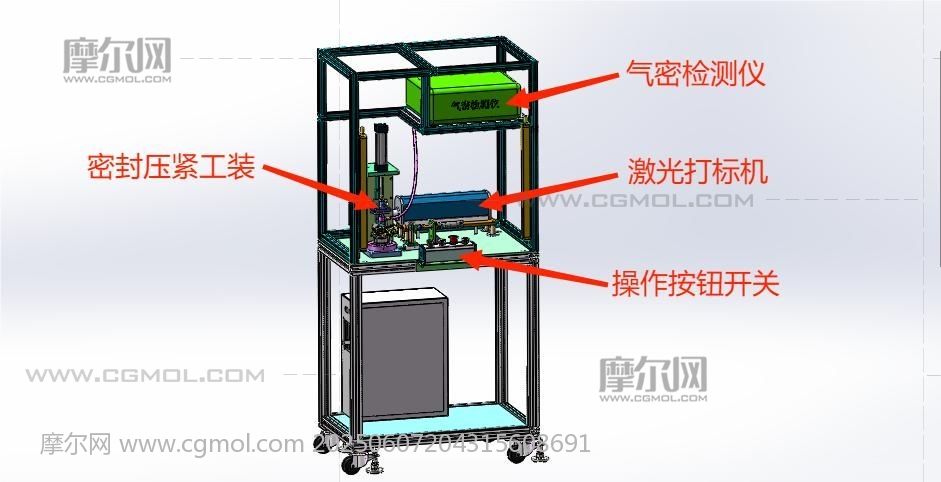

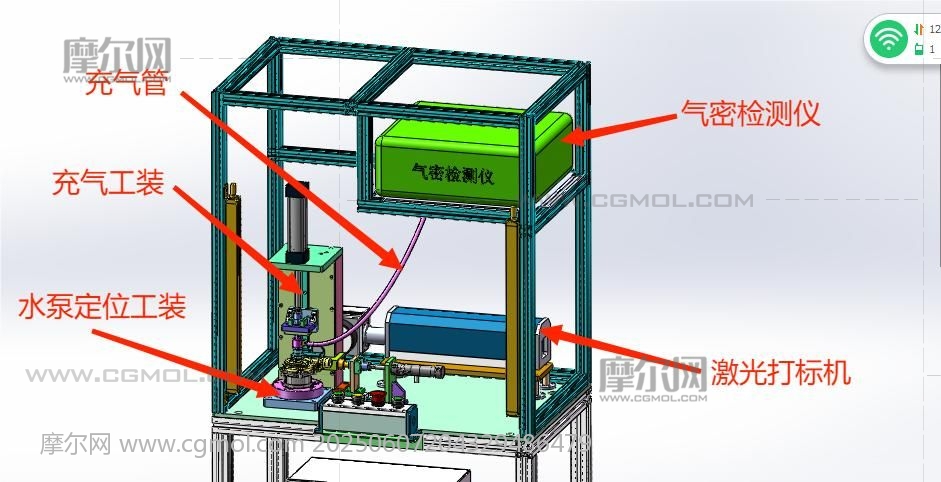

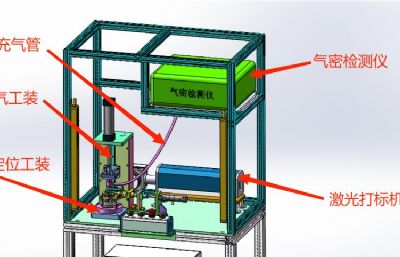

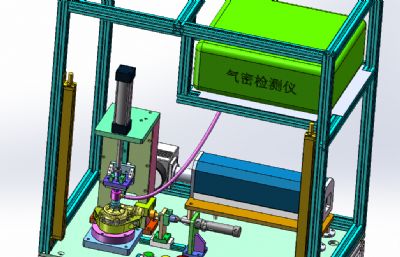

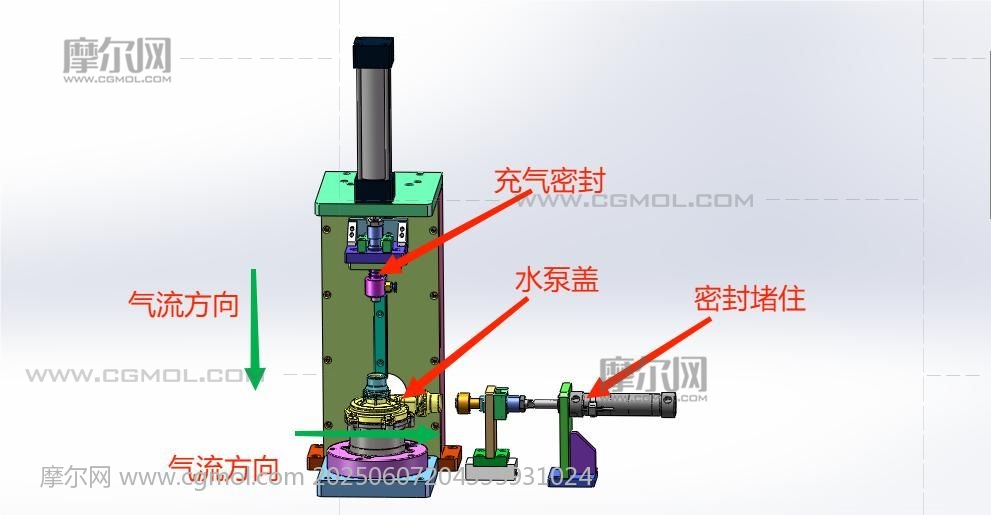

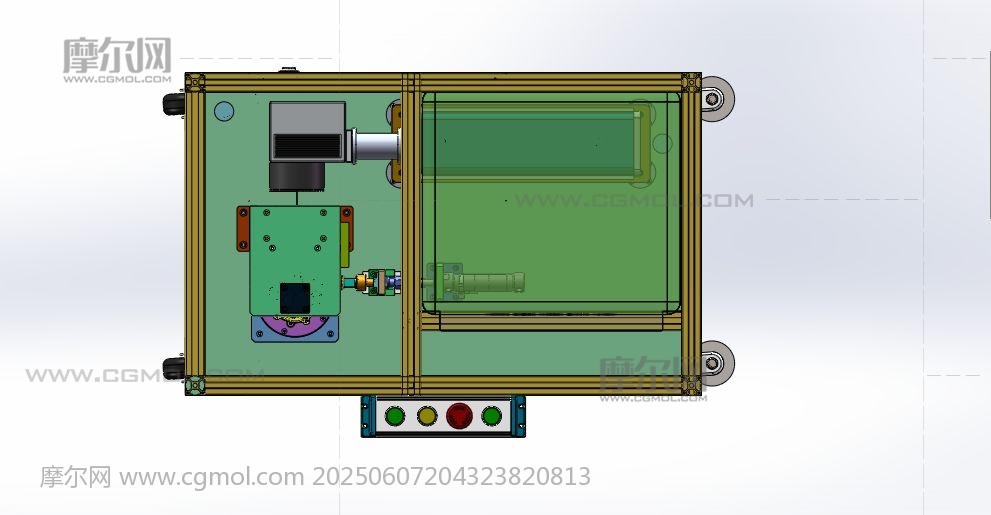

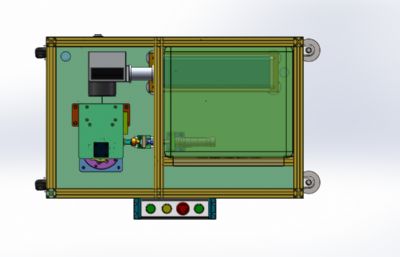

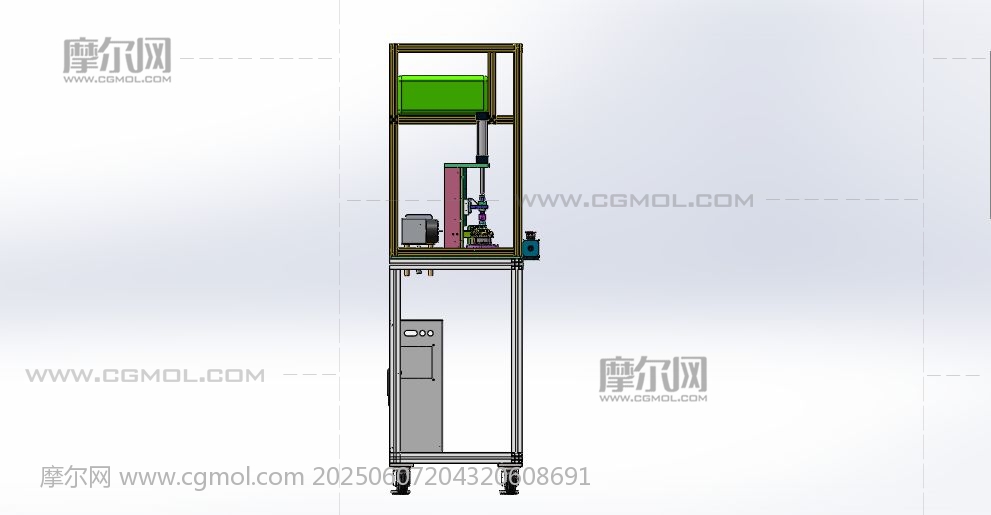

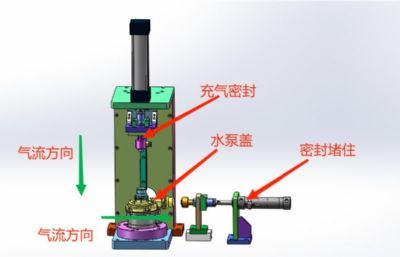

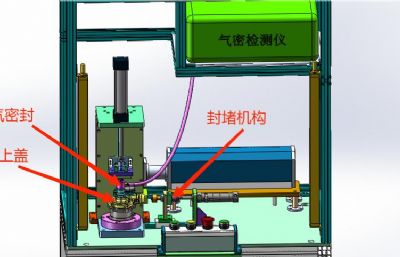

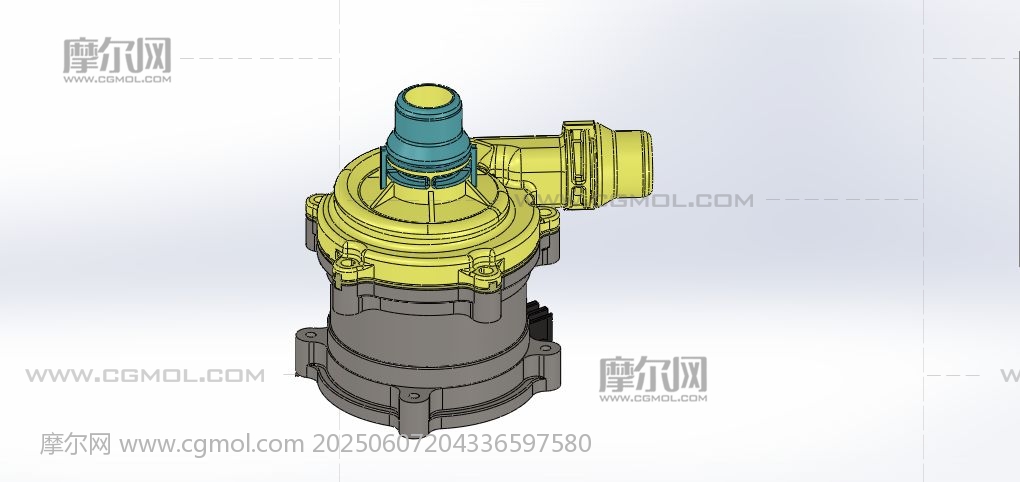

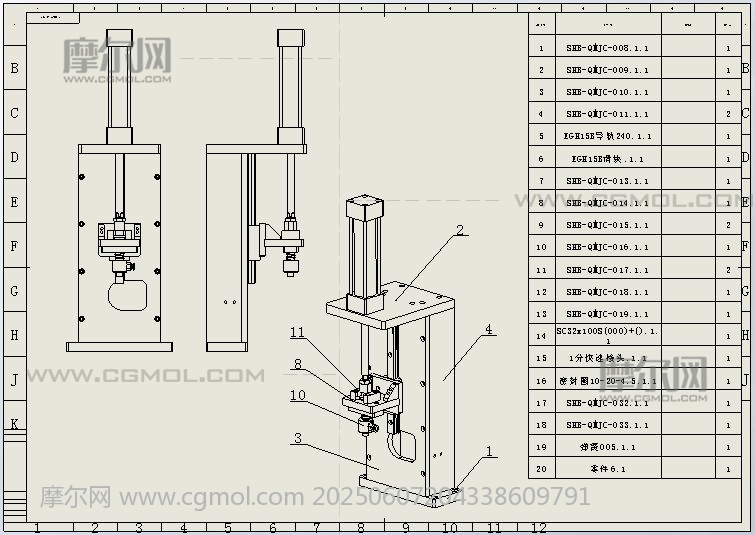

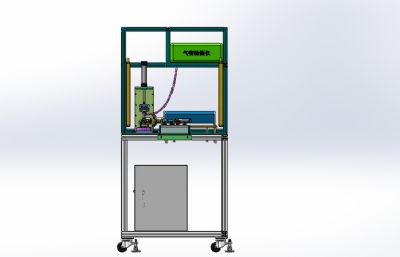

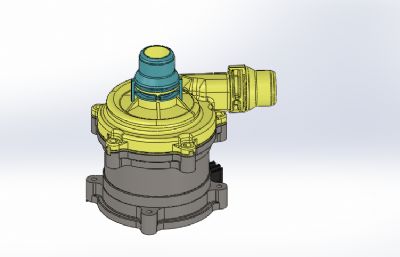

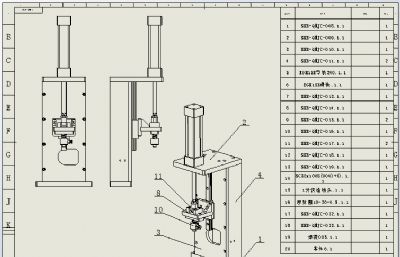

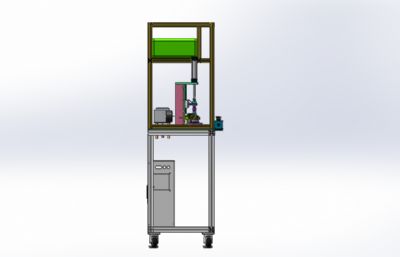

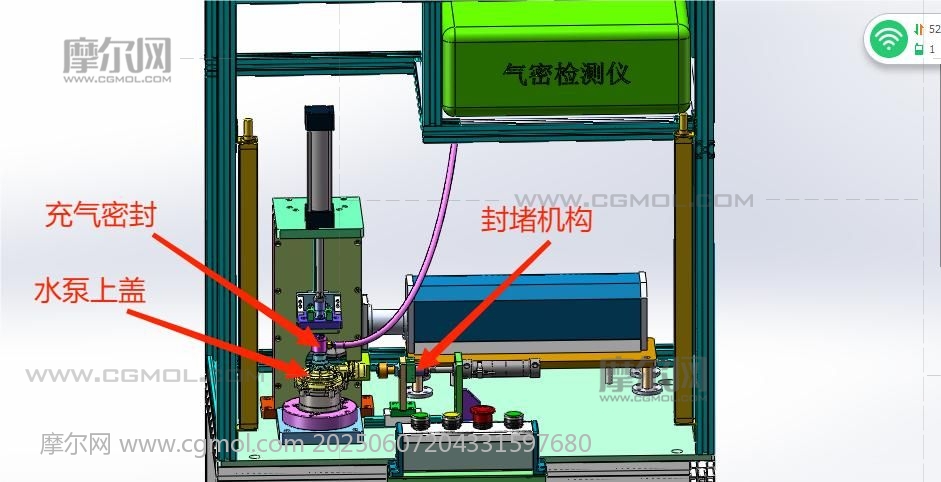

新能源汽车水泵上盖气密性检测激光打码一体机 设计思路：这是新能源汽车水泵组装线的第十道生产工序——水泵头盖气密检测激光打码一体。为了保证水泵正常工作，需要检测水泵头盖是否会漏水，采用了气密性检测的方式检测泵头盖的密封性，具体检测操作：首先需要用到气密性检测仪、激光打标机，先检测气密性，检测完合格后，进行激光打二维码；当检测不合格，自动报警提示不合格产品。 水泵头盖气密检测激光打码一体机结构介绍：设备防护罩、气密性检测仪、激光打标机、充气压紧密封机构和电气配件构成。 程序控制系统：设备有两个气缸动作，一台气密性检测仪，一台激光打标机，使用PLC控制两个气缸动作，输出信号给气密检测仪开始工作，判断气密检测合格后，再输出信号启动激光打标机工作。 工作原理：确认前九道工序完成后，人工把水泵半成品壳体放入设备定位工装上，确认产品放置无误后，按下启动开关，充气压紧密封机构开始充气，气密检测仪开始检测漏气量，自动判断是否合格，当判断合格后，激光打标机开始工作打识别码；检测不合格，自动提示报警。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款水泵上盖气密性检测激光打码一体机。
