水泵电路板自动打螺丝机

模型说明：

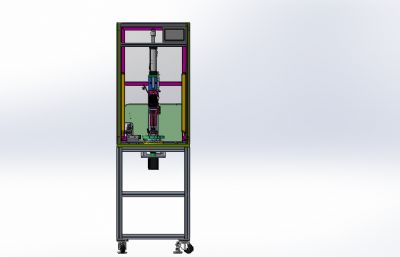

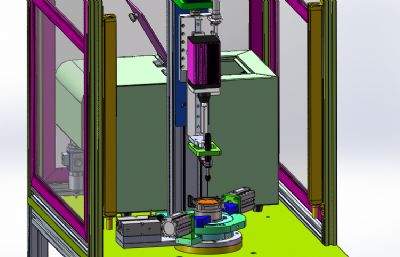

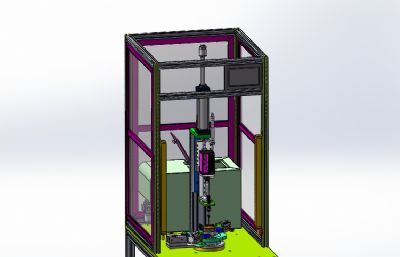

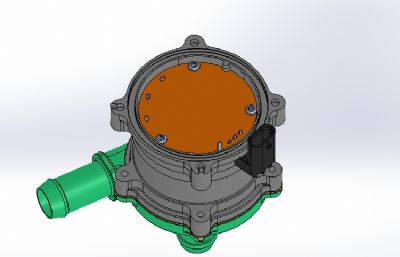

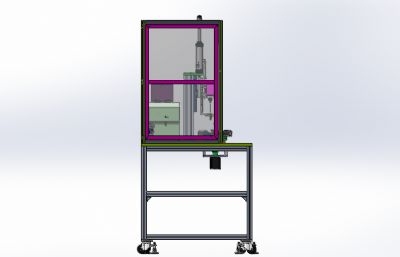

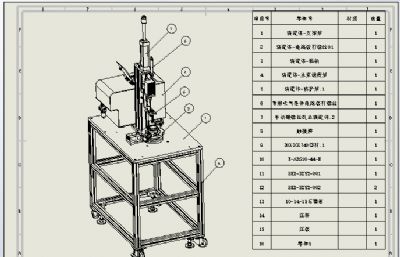

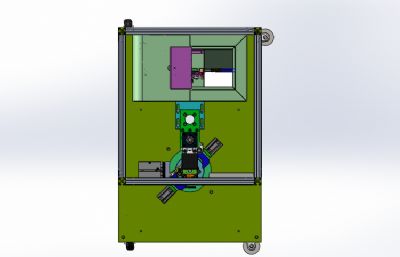

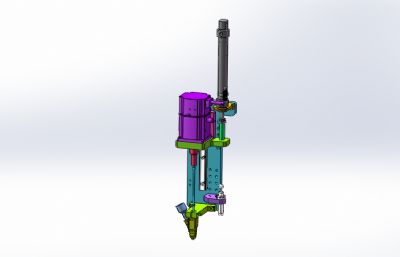

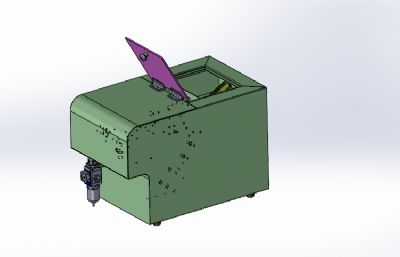

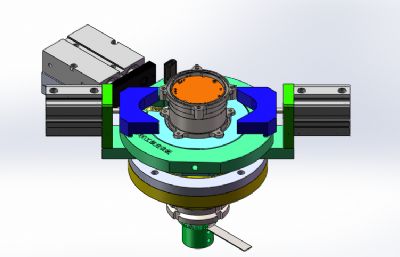

水泵电路板自动打螺丝机 设计思路：这是新能源汽车水泵组装线的第十二道生产工序——水泵电路板自动打螺丝机。 水泵的运转工作室需要电路板芯片的控制，所以水泵组装需要安装一块电路板，电路板是安装在水泵后盖腔，是由三颗自攻螺丝安装固定的，设备需要安装一套智能电批和一台自动供螺丝机，由于三颗螺丝的固定位置是在同一个圆周上，产品的定位工装底座需要做成可以自动旋转，旋转角度根据安装螺丝位置在触摸屏参数设置可以调节，螺丝的拧紧扭矩可以在触摸屏上设置。设备还需要有自动判断螺丝是否有滑牙的状态，根据拧紧时间和扭矩来判断，人工操作时需要带上静电手环。 水泵电路板自动打螺丝机结构介绍：设备防护罩、智能电批、自动供螺丝机、产品定位工装治具和电气配件构成。 智能电批：由电批模组、螺丝夹嘴和供螺丝机组成； 产品定位工装：由产品定位底座、旋转机构和定位夹紧气缸组成。 程序控制系统：设备上一共有5个气缸、一个伺服电机和一个步进电机，使用PLC控制5个气缸和2个电机的工作。 工作原理：确认前十二道工序完成后，人工把水泵半成品壳体放入设备定位工装上，操作时人工带上静电手环，确认产品放置无误后，按下双手启动按钮，首先供螺丝机供给一个螺丝，电批模组开始螺丝锁紧工作，接着第二颗螺丝，直到锁完最后一颗，如果有滑牙的现象，系统会自动报警提示螺丝滑牙。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。水泵电路板自动打螺丝机。
