模型说明:

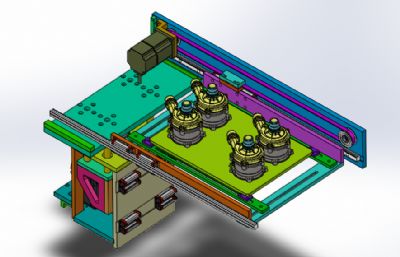

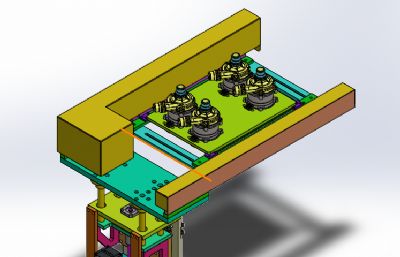

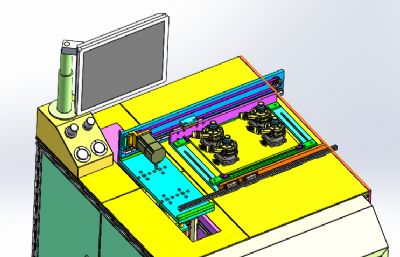

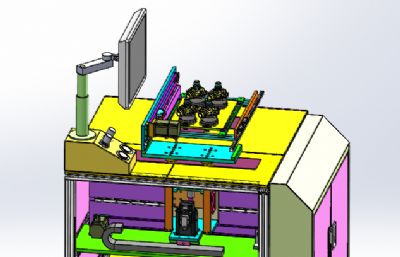

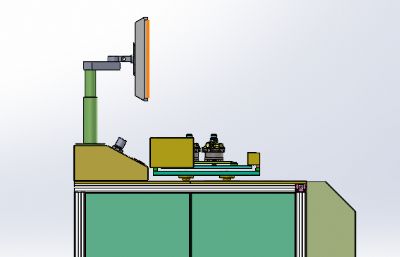

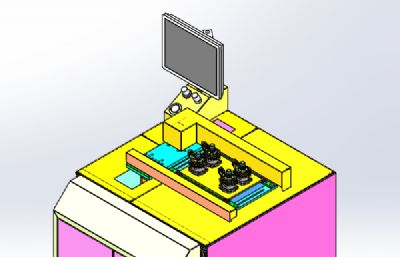

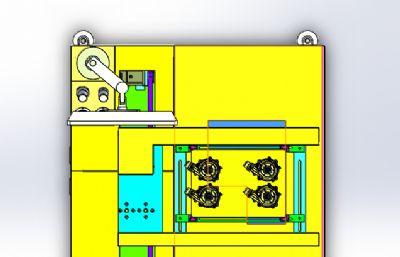

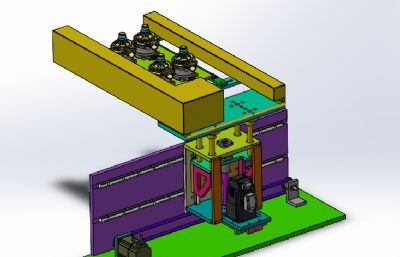

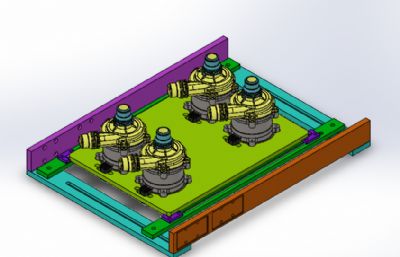

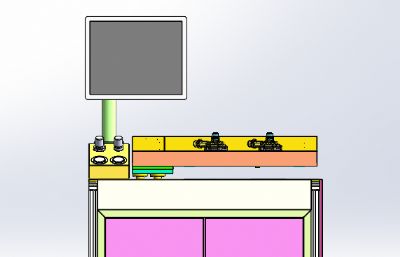

水泵电路板波峰焊接机 设计思路:这是新能源汽车水泵组装线的第十三道生产工序——水泵电路板波峰焊接。 电动水泵电路板安装完成后,需要对电路板进行焊接,焊接点可以分为两组,第一组是电源端子焊接,一共有三个焊接点;第二组是定子三组线圈的端子焊接,同样也是有三个焊接点。为了提高焊接的效率,产品定位工装可以同时放置4个产品,一次性可以焊接4个产品。人工操作时需要带上静电手环。 水泵电路板波峰焊接机结构介绍:波峰焊机壳、波峰焊机运输系统、自动供螺丝机、波峰焊机焊接锡炉、波峰焊机喷雾系统、波峰焊机预热系统。 波峰焊机壳:它主要是波峰焊机各零部件的承载框架,这里的主要框架定要用上真材实料,否则波峰焊机使用不了多久就会散架; 波峰焊机运输系统:它的主要功能是夹持 PCB 以定的速度和倾角经过波峰焊接的各工艺区的 PCB 载体; 波峰焊机焊接锡炉:它是个核心的部件,其它所有部件都是围绕着波峰焊锡炉展开的,它是产生波峰焊接工艺所要求的特定的液态焊料波; 波峰焊机喷雾系统:这个系统的主要功能就是往 PCB 上均匀的涂覆助焊剂; 波峰焊机预热系统:它的功能是避免焊接时 PCB 急剧受热、助焊剂中溶剂挥发及激活助焊剂中的活性物质; 程序控制系统:设备一共有3个伺服电机,使用工业电脑控制3个电机的工作。 工作原理:波峰焊机主要是由运输带,助焊剂添加区,预热区和波峰锡炉组成。 PCBA 电路板以一个坡度在波峰焊机内部流动,其流动过程如下: 1、入口传感器感知电路板的流入,向 PLC 发送脉冲信号 2、 PLC 发送指令,要求助焊剂喷向 PCB 板 3、 PCB 板流经预热器,提高板面的温度,便于焊锡过程的良好进行 4、焊料槽上的波浪形锡水附着在 PCB 板的表面,快速冷却时,即能将元器件焊接到焊盘上 5、出口计数器统计出板的数量,并由传感器回馈给 PLC ,执行下个 PCB 板的波峰焊锡操作 图纸为solidworks 2018版本设计,装配图完整,零件齐全。水泵电路板波峰焊接机
注意事项:
1.下载前请仔细查看右侧-文件的格式,版本以及详细的文件属性,按需下载; 2.下载的文件均为RAR或ZIP格式的压缩文件,下载后请先解压再使用; 3.使用非标注的软件打开文件可能会有不兼容的问题,建议使用作者标注的软件打开; 4.部分封面图仅做展示使用,不代表作品的最后成品效果; 5.此模型为三维数字模型,虚拟物品,非实体模型; 6.作品均由网站会员发布上传,摩尔网不拥有其著作权,摩尔网对其内容不承担任何责任。若有侵权,请联系我方下架删除,谢谢;
声明:该作品由【MOL33789N0TBV4】上传发布。摩尔网(cgmol.com)内网友所发表的所有内容及言论仅代表其本人,并不反映任何摩尔网(cgmol.com)之意见及观点。
您可能在找这些:
材质:
贴图:
绑定:
动画:
打印:
大小:87.06MB
