新能源汽车水泵气密性检测工装

模型说明：

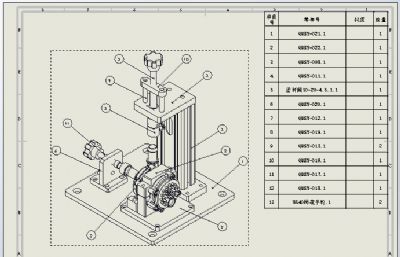

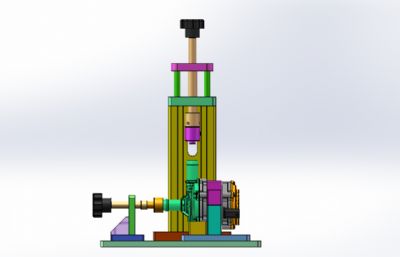

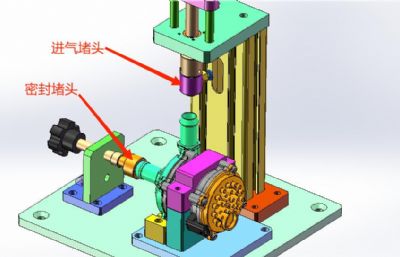

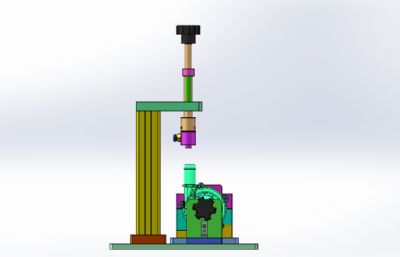

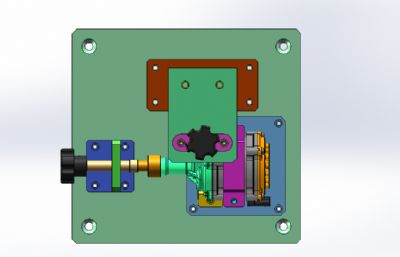

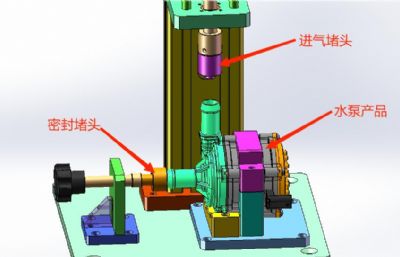

实验专用新能源汽车水泵气密性检测工装 设计思路：这是新能源汽车水泵实验工装——实验专用新能源汽车水泵气密性检测工装。 为了保证水泵正常工作，需要检测水泵头盖是否会漏水，采用了气密性检测的方式检测泵头盖的密封性，具体检测操作：首先需要用到气密性检测仪、检测完合格后，自动显示检测合格；当检测不合格，自动报警提示不合格产品。 实验专用新能源汽车水泵气密性检测工装结构介绍：水泵检测工装、气密性检测仪、充气压紧密封机构和电气配件构成。 程序控制系统：一台气密性检测仪 工作原理：确认水泵产品组装完成后，人工把水泵产品放入设备定位工装上，确认产品放置无误后，按下启动开关，充气压紧密封机构开始充气，气密检测仪开始检测漏气量，自动判断是否合格，当判断合格后，自动显示气密合格；检测不合格，自动提示报警。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款实验专用新能源汽车水泵气密性检测工装。
