水泵爆破实验台

模型说明：

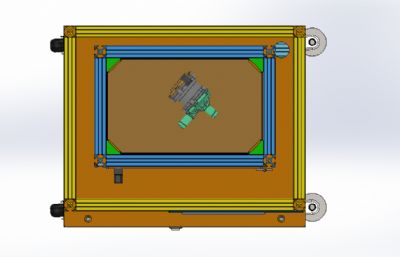

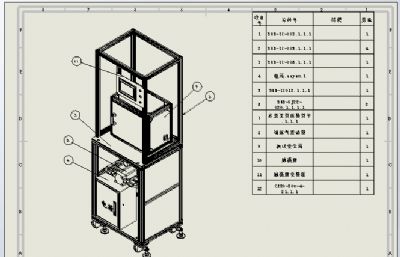

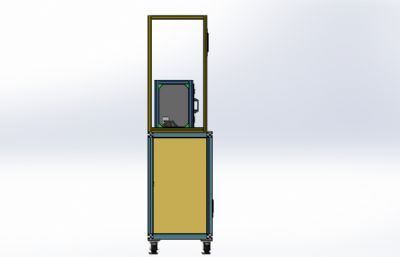

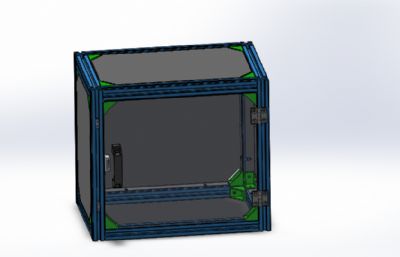

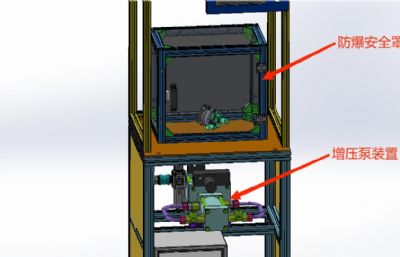

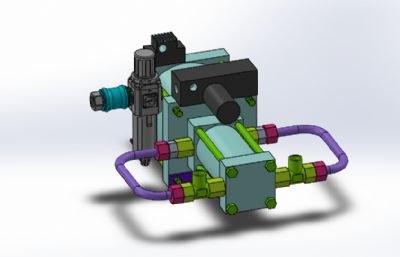

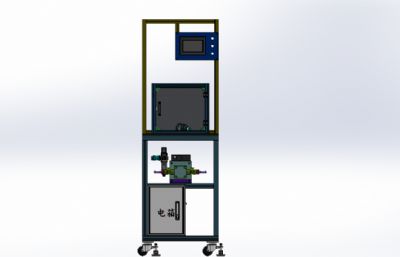

水泵爆破实验台 设计思路：这是新能源汽车水泵水泵爆破实验工序——实验专用新能源汽车水泵水泵爆破实验台。 为了测试水泵在恶劣环境中工作情况，需要检测水泵的最大抗压能力，采用了充气爆破的实验方式来检测水泵的最大抗压能力，具体检测操作：首先把水泵产品放置在一个密闭安全具有防爆破的容器中，设备安装一套增压装置，把增压空气通过防爆管路连接到水泵产品，检测水泵爆破时空气的压力，并且把压力曲线显示在触摸屏上。 实验专用新能源汽车水泵水泵爆破实验台结构介绍：设备机架防护罩、安全密封防爆容器、增压气缸和电气配件构成。 程序控制系统：一台增压气缸、触摸屏和PLC控制 工作原理：确认水泵产品组装完成后，人工把水泵产品放入设备密封容器里面，连接好管路，确认产品放置无误后，按下启动开关，增压气缸开始对水泵产品充气，当气压达到一定值后，水泵产品爆开，停止充气，爆破时的气压值为水泵产品的最大抗压值，系统自动把压力曲线显示到触摸屏上。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款实验专用新能源汽车水泵水泵爆破实验台。
