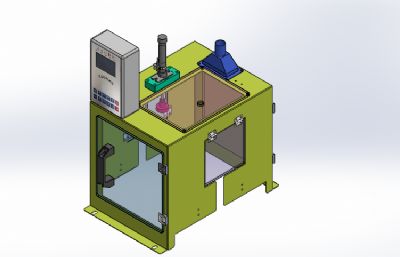

新能源汽车水泵风干机

模型说明：

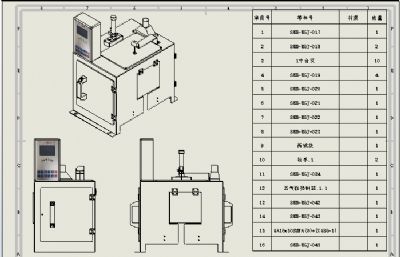

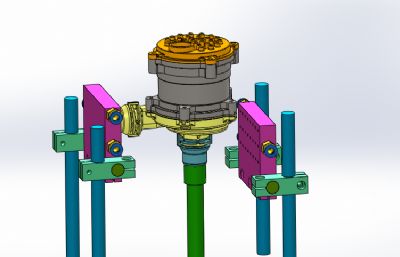

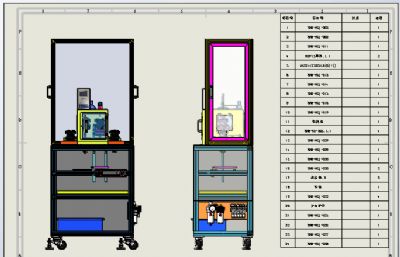

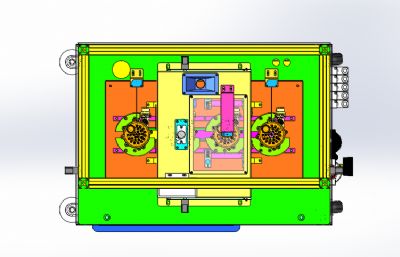

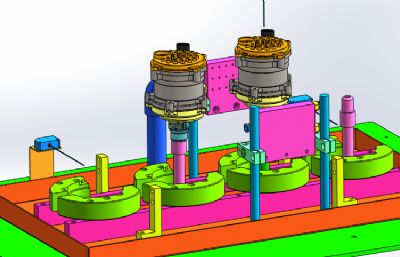

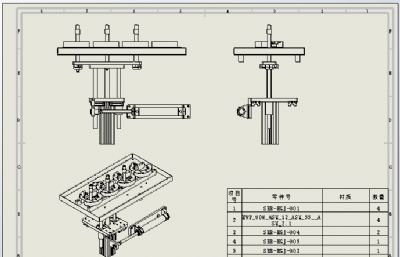

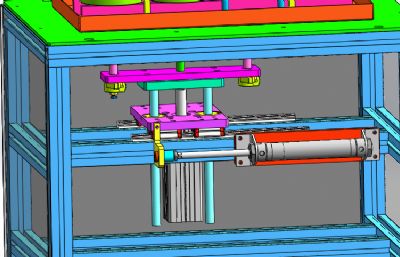

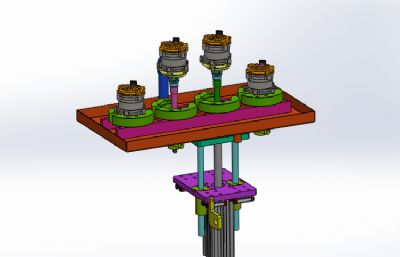

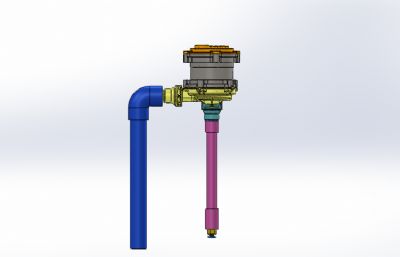

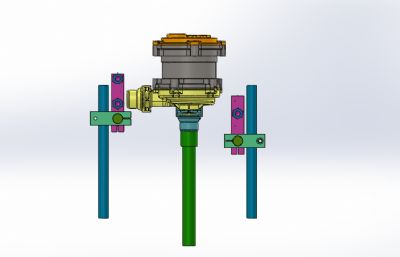

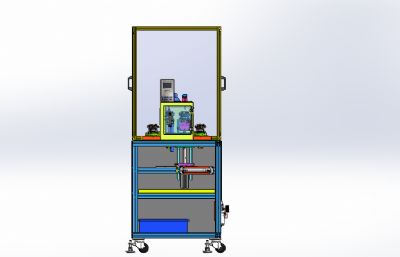

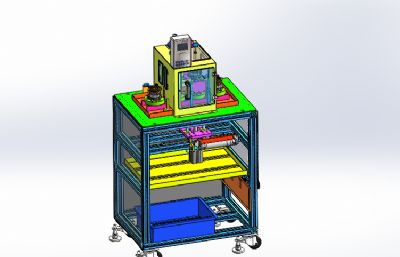

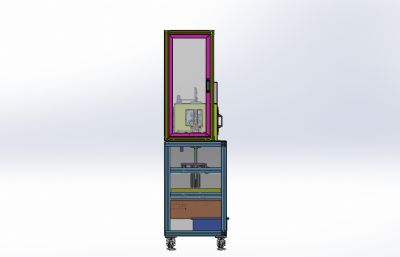

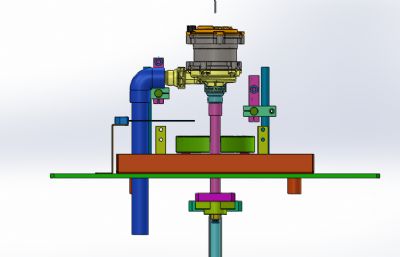

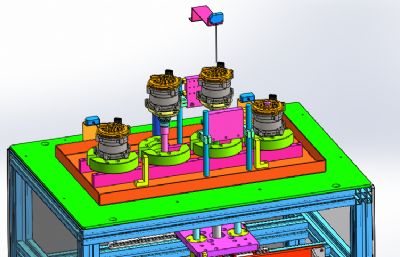

新能源汽车水泵风干机 设计思路：这是新能源汽车水泵组装线的第二十一道生产工序——水泵风干。水泵经过上一道工序测试以后，外壳表面有残留的测试液体，需要及时吹干处理，吹干方式采用了压缩空气，安装多孔板增加出风面积，以达到最佳的吹干效果。设备一共有四个产品工位，分别为第一上料工位、第二内部吹干工位、第三外部吹干工位、第四收料工位，工位的切换是通过流水线方式实现，吹干的两个工位安装防护罩，有抽风吸水干燥作用。 新能源汽车水泵风干机结构介绍：设备防护罩、流水线运动模组、产品定位工装、吹干系统和电气配件构成，各组件结构具体构造如下： 流水线运动模组：由X轴、Y轴运动模组，气缸组成。 吹干系统：压缩空气、多孔板和管路控制阀组成。 程序控制系统：设备有3个气缸动作，吹气控制2个，使用智能控制器可以实现设备的正常运作。 工作原理：这一道工序是水泵吹干，人工把测试完合格的水泵产品放入到设备第一个工位上，此时感应器确认有物料后，流水线运动模组开始运作，水泵产品自动前进到第二个工位，到第二个工位后，第二工位内部开始吹气，吹干水泵里面的水分，吹干后进入第三个工位，吹干水泵外部的水分，最后到第四个工位，收料工位，人工进行收料。
