气动升降输送机

模型说明：

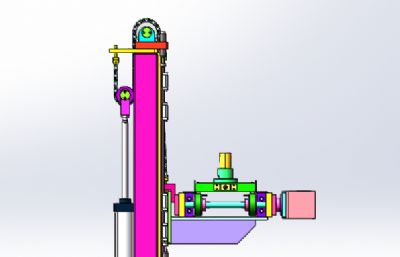

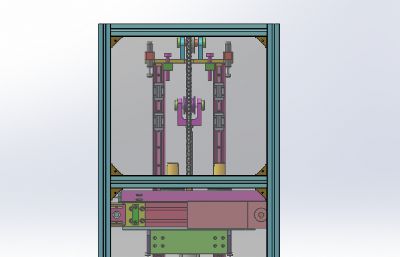

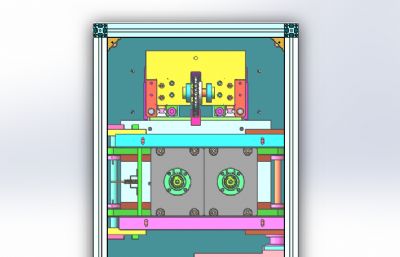

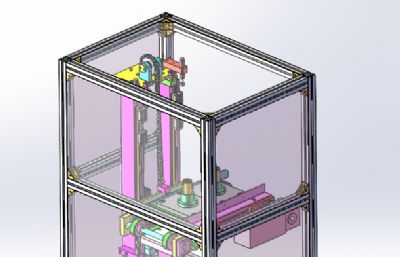

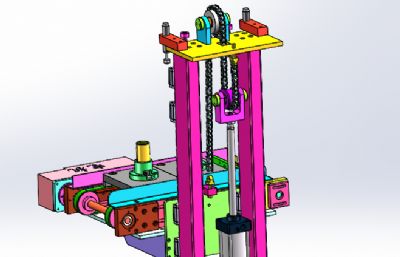

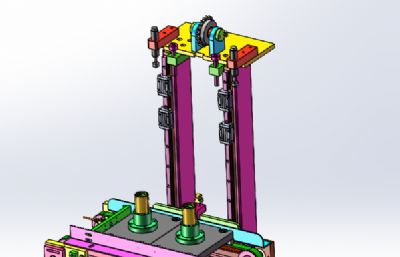

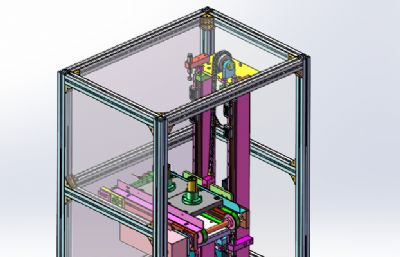

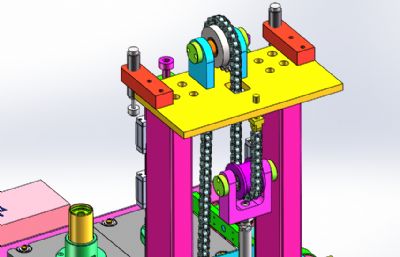

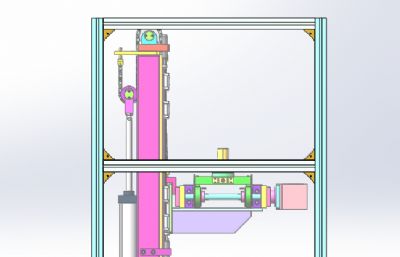

设计思路：用于切换两条高度不同的自动化流水线，两条流水线方向相反，产品到达流水线终端的时候，进入升降输送线可以切换到另外一条输送线。 气动升降输送机的结构介绍：设备底座、主体架子焊接、输送线、链轮传动系统、升降导轨、气动元件和电气配件构成。 工作原理：当产品到达指定位置，由感应器接受到信号后，输送机开始运作，把产品输送到中间位置，升降系统气缸缩回，通过链条把输送机拉起到达指定高度后停止，输送机反向运作，把产品送到另外一条流水线，完成动作。 图纸为solidworks 2018版本设计，装配图完整，零件齐全。一款气动升降输送机。
